本技術具體涉及布線槽,具體是一種新型光伏電站支架布線槽。
背景技術:
1、布線槽也稱為"橡膠線槽板""電纜線槽板",提供臨時線路、管路之安防產品,隸屬橡膠制品。其作用是將裸露在外的電纜、電線或其它管線敷設于內槽當中,提供一個連續、安全的穿越通道,避免其直接裸露引發的各類安全隱患。
2、中國實用新型公開號cn?216121651?u公開了一種新型布線槽,所述布線槽包括槽體和槽蓋,所述槽體與槽蓋通過連接部結合,所述槽體、槽蓋和連接部沿布線槽的軸向延伸,所述連接部包括至少兩層卡槽;
3、上述一種新型布線槽,呈直線設置,在需要在拐角處布線時較為不便,還需要裁切,在焊接拐角所要的線槽,使用較為麻煩;為此,我們提供了一種新型光伏電站支架布線槽,兩個線槽相鄰的一側呈三角形狀,并通過轉動連接件連接,從而使得兩個線槽能夠任意角度轉動,方便根據實際情況調整,有效彌補了上述問題。
技術實現思路
1、本實用新型的目的在于提供一種新型光伏電站支架布線槽,以解決背景技術中提出的問題。
2、為實現上述目的,本實用新型提供如下技術方案:
3、一種新型光伏電站支架布線槽,包括線槽;所述的線槽設置有兩個,并且兩個線槽相鄰的一側均呈三角形設置,其次,兩個線槽相鄰的一側均開設有便于轉動連接件嵌裝的圓形孔;所述的線槽的橫截面呈u字形設置,并且線槽的上方設置有蓋板,并且蓋板靠近轉動連接件的一側同樣呈三角形設置。
4、作為本實用新型的進一步技術方案,所述的轉動連接件呈管狀設置,中間開設有便于線材穿過的圓形通孔,該轉動連接件的橫截面呈工字型設置。
5、作為本實用新型的進一步技術方案,所述的線槽的兩側上方均焊接有便于卡接架卡接的卡條,該卡接架焊接在蓋板的兩側。
6、作為本實用新型的進一步技術方案,所述的卡接架遠離蓋板的一側焊接有加固架,該加固架通過鉚釘固定在線槽上。
7、作為本實用新型的進一步技術方案,所述的線槽遠離轉動連接件的一端設置有多個固定耳,該固定耳通過螺栓固定在安裝載體上。
8、作為本實用新型的進一步技術方案,所述的線槽的兩側內壁上均設置有加強筋,并且線槽的兩側均開設有若干散熱孔。
9、與現有技術相比,本實用新型的有益效果是:
10、本實用新型,兩個線槽通過轉動連接件連接,并且兩個線槽相鄰側呈三角形設置,從而能夠圍繞轉動連接件進行任意角度的轉動,方便根據實際情況調整線槽轉向和位置,使用更為方便,蓋板與線槽配合連接后,能夠對線路保護;
11、本實用新型,將線材從中穿過,在將線材鋪入線槽內,在調整線槽角度時,也不會損傷線路,蓋板通過卡接架卡接卡條,定位安裝更為方便;
12、本實用新型,由于在光伏電站使用,常年位于外界,需要保證連接的緊固性,從而蓋板通過加固架鉚接在線槽上,進一步增加緊固性。

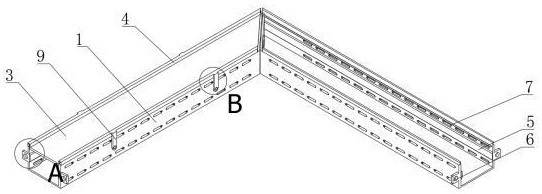

1.一種新型光伏電站支架布線槽,其特征在于:包括線槽(1);所述的線槽(1)設置有兩個,并且兩個線槽(1)相鄰的一側均呈三角形設置,其次,兩個線槽(1)相鄰的一側均開設有便于轉動連接件(8)嵌裝的圓形孔;所述的線槽(1)的橫截面呈u字形設置,并且線槽(1)的上方設置有蓋板(3),并且蓋板(3)靠近轉動連接件(8)的一側同樣呈三角形設置。
2.根據權利要求1所述的一種新型光伏電站支架布線槽,其特征在于:所述的轉動連接件(8)呈管狀設置,中間開設有便于線材穿過的圓形通孔,該轉動連接件(8)的橫截面呈工字型設置。
3.根據權利要求1所述的一種新型光伏電站支架布線槽,其特征在于:所述的線槽(1)的兩側上方均焊接有便于卡接架(4)卡接的卡條(2),該卡接架(4)焊接在蓋板(3)的兩側。
4.根據權利要求3所述的一種新型光伏電站支架布線槽,其特征在于:所述的卡接架(4)遠離蓋板(3)的一側焊接有加固架(9),該加固架(9)通過鉚釘固定在線槽(1)上。
5.根據權利要求1所述的一種新型光伏電站支架布線槽,其特征在于:所述的線槽(1)遠離轉動連接件(8)的一端設置有多個固定耳(6),該固定耳(6)通過螺栓固定在安裝載體上。
6.根據權利要求1所述的一種新型光伏電站支架布線槽,其特征在于:所述的線槽(1)的兩側內壁上均設置有加強筋(5),并且線槽(1)的兩側均開設有若干散熱孔(7)。
