本技術涉及電纜預制管廊間裝配，尤其涉及用于電纜預制管廊間裝配輔助裝置。

背景技術：

1、電纜預制管廊間裝配是指在電纜預制管廊中進行電纜的安裝和連接工作，這種裝配過程涉及將電纜從一個預制管廊段引入到另一個預制管廊段，使用輔助裝置能夠提高效率、降低成本、提高安全性、保證質量以及提高適應性和靈活性；

2、電纜預制管廊間裝配輔助裝置電纜拖拉機軌道，這是一種用于電纜拖拉機操作的軌道系統，安裝在管廊地面上，這些軌道可以提供電纜拖拉機的運動軌跡，并確保其在管廊內穩定運行，還包括電纜固定夾具，這些夾具安裝在導管架或滑軌上，用于固定電纜，防止其在運輸和安裝過程中移動或跌落；

3、現有電纜預制管廊間裝配輔助裝置的固定夾具結構簡單，導致無法有效的對電纜進行固定，容易導致電纜的脫落，為此提出用于電纜預制管廊間裝配輔助裝置來解決上述問題。

技術實現思路

1、為了彌補以上不足，本實用新型提供了用于電纜預制管廊間裝配輔助裝置，旨在改善現有技術中固定夾具結構簡單容易導致電纜的脫落的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、用于電纜預制管廊間裝配輔助裝置，包括管廊體，所述管廊體外周固定連接有多個均勻分布的固定板，所述固定板內部設置有滑動組件，滑動組件用于固定滑軌，所述滑軌底部抵接在所述管廊體內部，所述滑軌內部滑動連接有軌道車，所述軌道車內部固定連接有電機，所述電機驅動端固定連接有旋轉板，所述旋轉板前側轉動連接有多個均勻分布的連接板，所述連接板遠離所述旋轉板的一端轉動連接有移動板，所述移動板前側固定連接有夾板；

4、而且，所述滑動連接包括固定桿，所述固定桿外周滑動連接在所述固定板內部，所述固定桿遠離所述滑軌的一端固定連接有拉環，所述固定桿外周滑動連接在所述管廊體內部，所述固定桿遠離所述拉環的一端滑動連接在所述滑軌內部；

5、而且，所述固定桿外周固定連接有限位板，所述限位板外周滑動連接在所述管廊體內部，所述限位板外周滑動連接在所述固定板內部；

6、而且，所述限位板遠離所述滑軌的一側固定連接有彈簧，所述彈簧遠離所述限位板的一端固定連接在所述固定板內部，所述彈簧套設在所述固定桿外周；

7、而且，所述軌道車內部開設有多個均勻分布的滑槽，所述移動板外周滑動連接在所述軌道車內部滑槽中；

8、而且，所述夾板一側固定連接有防滑墊；

9、而且，所述滑軌頂部前后兩側均固定連接有擋板；

10、而且，所述滑軌的材質為鋁合金材質。

11、本實用新型具有如下有益效果：

12、1、本實用新型中，啟動電機可以帶動旋轉板進行旋轉，旋轉板通過旋轉可以帶動連接板進行旋轉，連接板通過旋轉可以帶動移動板進行移動，移動板通過移動可以帶動夾板進行移動，夾板通過移動能夠適應不同直徑和類型的電纜，并確保其穩固地固定在導軌車上，從而確保安全、高效地完成電纜的安裝工作。

13、2、本實用新型中，使用滑軌是用于安裝電纜的臨時任務，完成后需要將其拆卸，通過拉動拉環可以帶動固定桿進行移動，固定桿通過移動可以解除對滑軌的固定，解除對滑軌的固定后可以將滑軌進行拆卸，以便為其他用途或工作提供空間，防止滑軌在管廊體內部影響電纜。

技術特征：

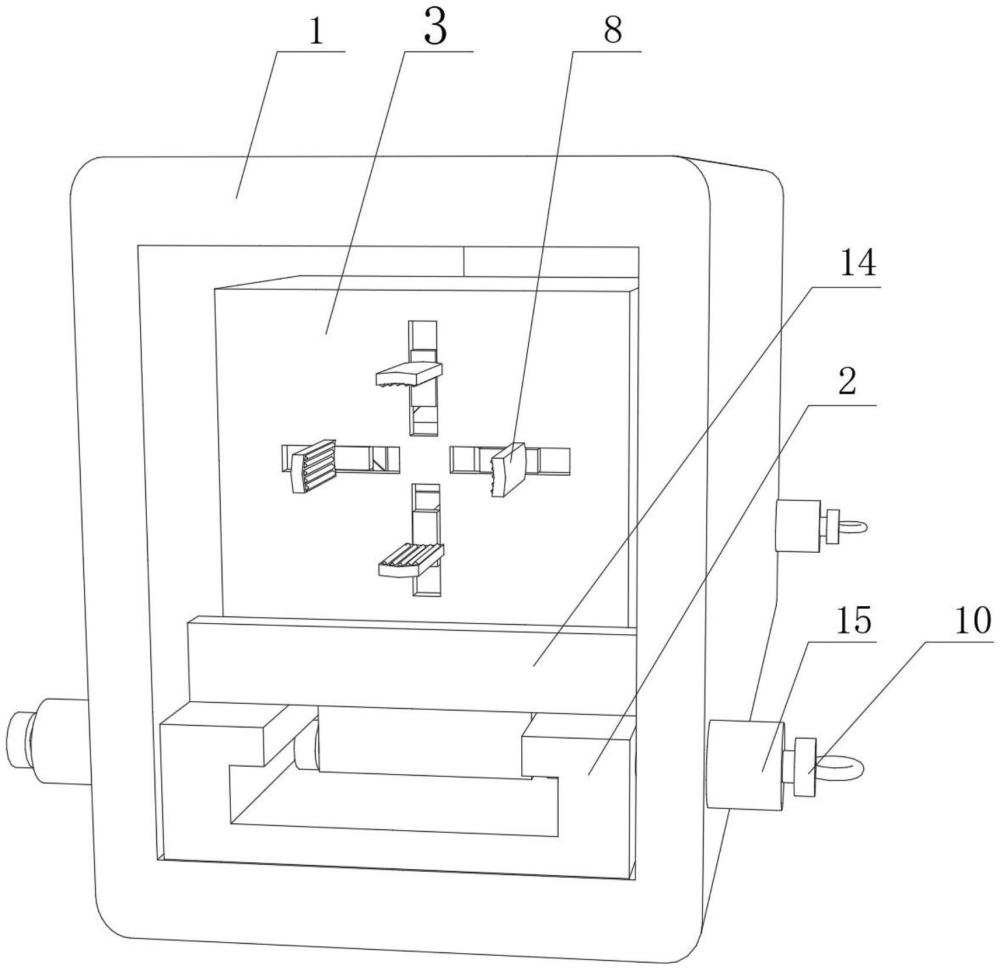

1.用于電纜預制管廊間裝配輔助裝置，包括管廊體(1)，其特征在于：所述管廊體(1)外周固定連接有多個均勻分布的固定板(15)，所述固定板(15)內部設置有滑動組件，滑動組件用于固定滑軌(2)，所述滑軌(2)底部抵接在所述管廊體(1)內部，所述滑軌(2)內部滑動連接有軌道車(3)，所述軌道車(3)內部固定連接有電機(4)，所述電機(4)驅動端固定連接有旋轉板(5)，所述旋轉板(5)前側轉動連接有多個均勻分布的連接板(6)，所述連接板(6)遠離所述旋轉板(5)的一端轉動連接有移動板(7)，所述移動板(7)前側固定連接有夾板(8)。

2.根據權利要求1所述的用于電纜預制管廊間裝配輔助裝置，其特征在于：所述滑動連接包括固定桿(9)，所述固定桿(9)外周滑動連接在所述固定板(15)內部，所述固定桿(9)遠離所述滑軌(2)的一端固定連接有拉環(10)，所述固定桿(9)外周滑動連接在所述管廊體(1)內部，所述固定桿(9)遠離所述拉環(10)的一端滑動連接在所述滑軌(2)內部。

3.根據權利要求2所述的用于電纜預制管廊間裝配輔助裝置，其特征在于：所述固定桿(9)外周固定連接有限位板(11)，所述限位板(11)外周滑動連接在所述管廊體(1)內部，所述限位板(11)外周滑動連接在所述固定板(15)內部。

4.根據權利要求3所述的用于電纜預制管廊間裝配輔助裝置，其特征在于：所述限位板(11)遠離所述滑軌(2)的一側固定連接有彈簧(12)，所述彈簧(12)遠離所述限位板(11)的一端固定連接在所述固定板(15)內部，所述彈簧(12)套設在所述固定桿(9)外周。

5.根據權利要求1所述的用于電纜預制管廊間裝配輔助裝置，其特征在于：所述軌道車(3)內部開設有多個均勻分布的滑槽，所述移動板(7)外周滑動連接在所述軌道車(3)內部滑槽中。

6.根據權利要求1所述的用于電纜預制管廊間裝配輔助裝置，其特征在于：所述夾板(8)一側固定連接有防滑墊(13)。

7.根據權利要求1所述的用于電纜預制管廊間裝配輔助裝置，其特征在于：所述滑軌(2)頂部前后兩側均固定連接有擋板(14)。

8.根據權利要求1所述的用于電纜預制管廊間裝配輔助裝置，其特征在于：所述滑軌(2)的材質為鋁合金材質。

技術總結
本技術涉及電纜預制管廊間裝配技術領域，公開了用于電纜預制管廊間裝配輔助裝置，包括管廊體，所述管廊體外周固定連接有多個均勻分布的固定板，所述固定板內部設置有滑動組件，滑動組件用于固定滑軌，所述滑軌底部抵接在所述管廊體內部，所述滑軌內部滑動連接有軌道車，所述軌道車內部固定連接有電機，所述電機驅動端固定連接有旋轉板，所述旋轉板前側轉動連接有多個均勻分布的連接板。本技術中，啟動電機可以帶動夾板移動對不同直徑和類型的電纜進行固定，從而確保安全、高效地完成電纜的安裝工作，通過拉動拉環可以解除滑軌的固定，從而將滑軌拆卸，以便為其他用途或工作提供空間，防止滑軌在管廊體內部影響電纜。

技術研發人員：龐鳳明,龐學達,張雨新,李士濤
受保護的技術使用者：天津市華北電力科技有限公司
技術研發日：20240612
技術公布日：2025/4/28
