本技術涉及配電自動化終端領域，具體涉及一種配電自動化終端的底座結構。

背景技術：

1、配電自動化終端可實現數據采集與監測、實時采集配電線路的電氣參數、設備狀態等信息等功能，有利于配電網的高效管理和精準控制，提升供電質量和服務水平。

2、現有的配電自動化終端有箱體式和鋼罩式，其中鋼罩式通常是固定于電樁上，配電自動化終端的電子部分安裝于鋼罩內，避免暴曬雨淋，抗老化能力強，工作穩定。在鋼罩的外側面設有帶孔的耳板，耳板通過螺栓連接于電樁的鋼帶或支架上，從而使整個配電自動化終端懸掛在電樁的旁邊。

3、雖然上述鋼罩的連接方式簡單，但由于配電自動化終端自身較重且長期懸掛，耳板與鋼罩的連接處長期承受應力，在該處容易出現裂縫。裂縫形成后，外表面的防銹漆隨之破壞，雨水進入縫隙后不斷腐蝕連接處，同時鋼罩和耳板本身也受到腐蝕，破損程度大大加快。耳板與鋼罩采用焊接固定連接，針對這種問題，只能更換整個鋼罩，更換鋼罩不僅僅增加配電網工作人員的工作量，而鋼罩的實際使用壽命少于設計壽命，同時又增加了設備成本。

技術實現思路

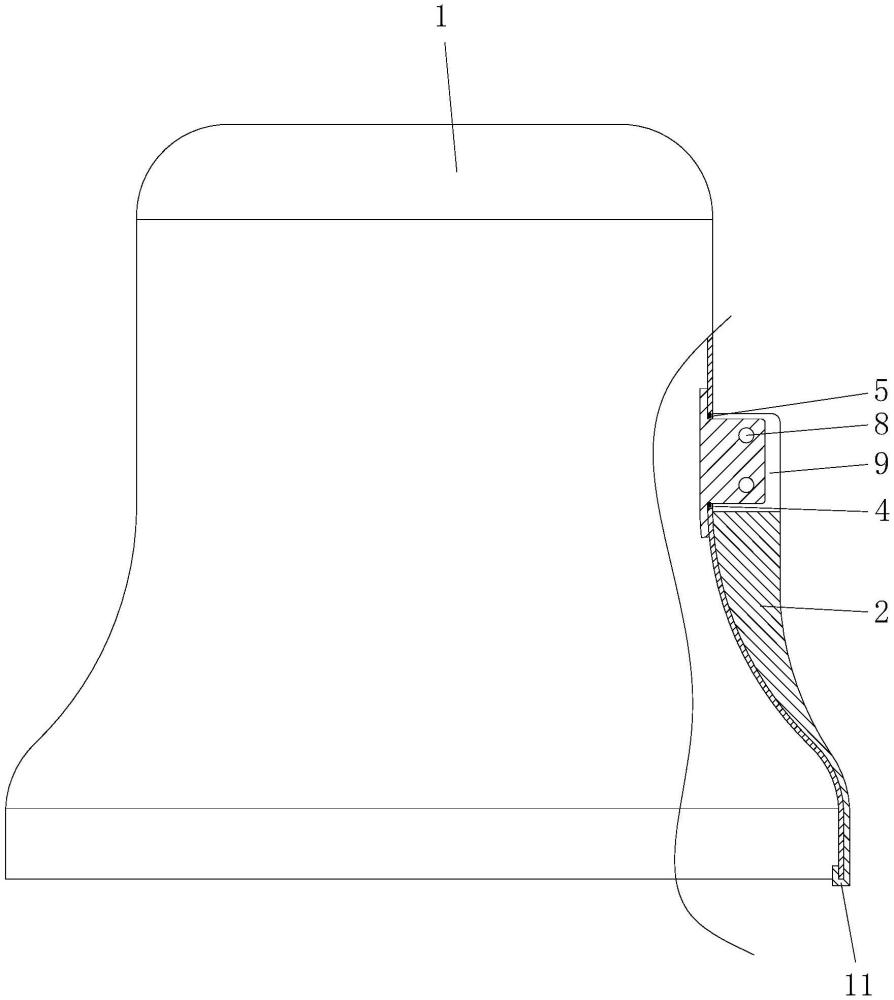

1、針對現有技術中的缺陷，以優化鋼罩的連接結構，減少配電工作人員的工作量。本實用新型提供了一種配電自動化終端的底座結構，包括鋼罩以及裝配于鋼罩內的電控部件；還包括耳板和支撐板；所述鋼罩的側面設有通孔，所述耳板包括第一側壁和第二側壁，所述第一側壁從通孔伸出，進而使第二側壁卡在鋼罩的內側面；所述第一側壁設有位于鋼罩外的第一安裝孔；所述支撐板的上部設有與第一側壁適配的缺口，且缺口的兩側設有與所述第一安裝孔對應的第二安裝孔；所述支撐板的下部沿著鋼罩的外表面往下延伸至鋼罩的下邊，通過螺栓穿過第一安裝孔和第二安裝孔，進而使耳板、支撐板和鋼罩連接且支撐板的下部抵緊于鋼罩的外部。

2、本設備的有益效果在于：耳板的第一安裝孔和支撐板的第二安裝孔重合后，與現有的耳板的安裝孔位置相同，安裝方式均相同，均是采用螺栓固定于電樁的鋼帶或支架上。固定好后，耳板承受拉應力，同時支撐板承受壓應力，而且受力面積大大增加，應力分布更合理，連接結構更牢固，使用壽命更長，避免出現局部位置應力過大的問題。

3、優選地，所述第二側壁的形狀為曲面形且第二側壁貼緊于鋼罩的內側面。整個第二側壁作為耳板拉應力的接觸面積，應力更分散，結構更牢固。

4、優選地，所述通孔與第二側壁之間設有密封圈。密封圈可有效解決雨水進入鋼罩內部的問題。

5、優選地，所述支撐板的下邊繞過鋼罩的下邊后再往上延伸，進而使支撐板的下邊形成包裹于鋼罩下邊的鉤狀結構。所述鉤狀結構貼緊于鋼罩的內表面和外表面。支撐板的下部抵緊在鋼罩的外表，由于鋼罩的外表面為弧形，鉤狀結構可避免支撐板與對準的某個縱向位置錯位，保證支撐板的支持效果。

6、優選地，所述第一安裝孔和第二安裝孔均設有兩個，且兩個第一安裝孔縱向分布。

7、優選地，所述耳板和支撐板的材料均為不銹鋼。

8、優選地，所述第一側壁固定連接于第二側壁的中部且第一側壁與第二側壁垂直。

技術特征：

1.一種配電自動化終端的底座結構，包括鋼罩以及裝配于鋼罩內的電控部件；其特征在于：還包括耳板和支撐板；所述鋼罩的側面設有通孔，所述耳板包括第一側壁和第二側壁，所述第一側壁從通孔伸出，進而使第二側壁卡在鋼罩的內側面；所述第一側壁設有位于鋼罩外的第一安裝孔；所述支撐板的上部設有與第一側壁適配的缺口，且缺口的兩側設有與所述第一安裝孔對應的第二安裝孔；所述支撐板的下部沿著鋼罩的外表面往下延伸至鋼罩的下邊，通過螺栓穿過第一安裝孔和第二安裝孔，進而使耳板、支撐板和鋼罩連接且支撐板的下部抵緊于鋼罩的外部。

2.根據權利要求1所述的一種配電自動化終端的底座結構，其特征在于：所述第二側壁的形狀為曲面形且第二側壁貼緊于鋼罩的內側面。

3.根據權利要求1所述的一種配電自動化終端的底座結構，其特征在于：所述通孔與第二側壁之間設有密封圈。

4.根據權利要求1所述的一種配電自動化終端的底座結構，其特征在于：所述支撐板的下邊繞過鋼罩的下邊后再往上延伸，進而使支撐板的下邊形成包裹于鋼罩下邊的鉤狀結構。

5.根據權利要求4所述的一種配電自動化終端的底座結構，其特征在于：所述鉤狀結構貼緊于鋼罩的內表面和外表面。

6.根據權利要求1所述的一種配電自動化終端的底座結構，其特征在于：所述第一安裝孔和第二安裝孔均設有兩個，且兩個第一安裝孔縱向分布。

7.根據權利要求1所述的一種配電自動化終端的底座結構，其特征在于：所述耳板和支撐板的材料均為不銹鋼。

8.根據權利要求1所述的一種配電自動化終端的底座結構，其特征在于：所述第一側壁固定連接于第二側壁的中部且第一側壁與第二側壁垂直。

技術總結
本技術公開了一種配電自動化終端的底座結構，包括鋼罩以及裝配于鋼罩內的電控部件；還包括耳板和支撐板；所述鋼罩的側面設有通孔，所述耳板包括第一側壁和第二側壁，所述第一側壁從通孔伸出，進而使第二側壁卡在鋼罩的內側面；所述第一側壁設有位于鋼罩外的第一安裝孔；所述支撐板的上部設有與第一側壁適配的缺口，且缺口的兩側設有與所述第一安裝孔對應的第二安裝孔；所述支撐板的下部沿著鋼罩的外表面往下延伸至鋼罩的下邊，通過螺栓穿過第一安裝孔和第二安裝孔，進而使耳板、支撐板和鋼罩連接且支撐板的下部抵緊于鋼罩的外部。本技術優化了鋼罩的連接結構，延長了鋼罩的使用壽命，減少了配電工作人員的工作量。

技術研發人員：左智華,牛瓏皓,宴超,邱晉朝
受保護的技術使用者：平高集團智能電力科技有限公司
技術研發日：20240626
技術公布日：2025/4/28
