本技術涉及線束分線裝置，尤其涉及一種電器線束分線裝置。

背景技術：

1、線束是用來傳遞信息信號或操作信號的成串電線、電纜的總合。實際應用中，人們常根據實際需要，把線束進行分線操作，為了防止分線過程發生纏繞混亂等情形，方便分線操作，線束分線裝置應運而生。公開號：cn220189320u公開了一種具備分線功能的線束組裝裝置，涉及線束生產設備技術領域，包括：主體模塊以及壓緊模塊，所述主體模塊包括底板、固定在底板一端的導線座、固定在底板另一端的底座、固定在底板外側面上的支桿以及固定在底板外側面上的插座，所述壓緊模塊包括端部鉸接安裝在支桿上的頂座、呈陣列固定在頂座頂端的殼體、活動設置在殼體內腔且穿過頂座伸出的固定組件、固定在頂座端部的矩形塊以及活動安裝在矩形塊內腔且伸出矩形塊的鎖定件，所述底座的頂端呈陣列開有多個下半圓槽，所述頂座的底端呈陣列開有多個上半圓槽，且下半圓槽與上半圓槽相互對應，所述固定組件包括活動設置在殼體內腔的圓板、固定在圓板底端且穿過頂座伸入上半圓槽內的壓桿以及連接圓板與殼體內頂壁的第一彈簧；該裝置通過在底板的端部設置底座，并在底座上呈陣列開設多個下半圓槽，同時通過鉸接的方式在底座頂端設置頂座，頂座的底端呈陣列開有多個上半圓槽，且上半圓槽與下半圓槽相互對應，當需要對線束進行分線組裝時，將線束中的芯線分成多股，并使每股芯線穿過下半圓槽，再轉動頂座，使頂座貼緊底座，即可完成對線束分線組裝過程中多股芯線的固定。但以上技術在使用過程中，該裝置分線圓槽之間不可移動，因此當需要將數量較大且不同的分線分類歸納使用時，分線束可能會發生雜亂，影響后續的工作，產生較大的不便，因此，需要進行改進。

技術實現思路

1、本實用新型的目的是為了解決上述背景技術中提出的技術問題。

2、本實用新型采用了如下技術方案：一種電器線束分線裝置，包括分線器固定架，所述分線器固定架的端面貫穿有線束孔，所述分線器固定架的內側表面固定連接有第一滑桿與第二滑桿，所述第一滑桿與第二滑桿的表面滑動連接有分線器座，所述分線器座的下端貫穿有第一滑孔和第二滑孔，所述分線器座的表面貫穿有分線孔，所述分線器座的表面開設有分線器固定螺紋孔，所述分線器固定螺紋孔的內部螺紋連接有分線器固定螺栓。

3、較佳的，所述第一滑桿和第二滑桿在分線器固定架的內側設置為相同的上下兩層。此處，雙層第一滑桿和第二滑桿的設置可以給安裝較多數量的分線器座提供充足的空間。

4、較佳的，所述分線器座在每層的第一滑桿和第二滑桿的表面上布置六組。此處，每層六組分線器座的布置可以在分線操作時提供數量充足的分線器座，可以適配更多應用情景。

5、較佳的，所述線束孔的內表面上端滑動有上軟墊，所述線束孔的內表面下端固定有下軟墊，所述分線器固定架的上表面開設有定距螺紋孔，所述定距螺紋孔的內部螺紋連接有定距螺栓，所述上軟墊的上表面開設有螺栓卡槽，所述螺栓卡槽的內部與定距螺栓轉動連接。此處，線束孔裝配可以緊密貼合的上下軟墊，可以減少線束損傷，提升線束使用壽命，通過定距螺栓可以根據線束實際的數量和粗細進行調節上軟墊和下軟墊之間的間距，定距螺栓的下端卡在螺栓卡槽內，可以防止定距螺栓丟失，并且可以提高操作的便捷性。

6、較佳的，所述上軟墊與下軟墊為天然橡膠材質。此處，天然橡膠材質可以進一步減輕線束的磨損，提升對線束的保護能力。

7、較佳的，所述上軟墊的下表面為三角斜面，所述下軟墊的上表面為三角斜面。此處，三角斜面的設計可以保證上軟墊和下軟墊對不同數量和粗細的線束穩定的接觸和固定。

8、較佳的，所述分線器座的上表面開設有分線固定螺紋孔，所述分線固定螺紋孔螺紋連接有分線固定螺栓，所述分線固定螺栓的下表面固定有軟膠墊。此處，軟膠墊的設置可以防止分線固定螺栓丟失，并且提升操作的便捷性，并且還可以在固定分線時對分線提供一定的保護。

9、與現有技術相比，本實用新型的優點和積極效果在于：

10、1、本實用新型中，通過設置分線器固定架、第一滑桿、第二滑桿、分線器座、分線器固定螺栓等結構，可以極大提升裝置的適用性，尤其當需要將數量較多的分線分類歸納時，可以通過靈活移動雙層的分線器座，將需要分類歸納到一起使用的分線移動到一起，把控分線的間距，防止分線束出現雜亂，極大提升了分類歸納的便捷性。

11、2、本實用新型中，通過設置線束孔、上軟墊、下軟墊、定距螺栓等結構，可以根據線束不同的數量，不同的粗細，靈活調整線束孔的大小，較大的提升了本實用新型的可應用空間。

技術特征：

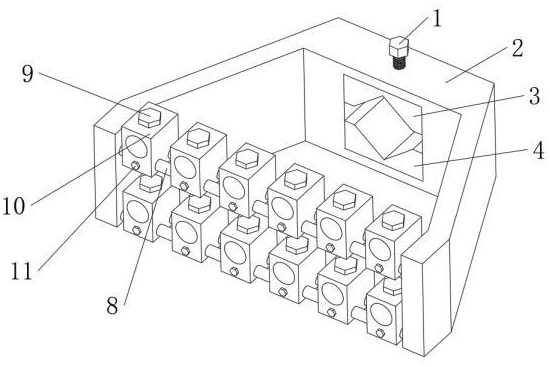

1.一種電器線束分線裝置，包括分線器固定架（2），其特征在于：所述分線器固定架（2）的端面貫穿有線束孔（6），所述分線器固定架（2）的內側表面固定連接有第一滑桿（8）與第二滑桿（12），所述第一滑桿（8）與第二滑桿（12）的表面滑動連接有分線器座（10），所述分線器座（10）的下端貫穿有第一滑孔（17）和第二滑孔（18），所述分線器座（10）的表面貫穿有分線孔（16），所述分線器座（10）的表面開設有分線器固定螺紋孔（15），所述分線器固定螺紋孔（15）的內部螺紋連接有分線器固定螺栓（11）。

2.根據權利要求1所述的電器線束分線裝置，其特征在于：所述第一滑桿（8）和第二滑桿（12）在分線器固定架（2）的內側設置為相同的上下兩層。

3.根據權利要求1所述的電器線束分線裝置，其特征在于：所述分線器座（10）在每層的第一滑桿（8）和第二滑桿（12）的表面上布置六組。

4.根據權利要求1所述的電器線束分線裝置，其特征在于：所述線束孔（6）的內表面上端滑動有上軟墊（3），所述線束孔（6）的內表面下端固定有下軟墊（4），所述分線器固定架（2）的上表面開設有定距螺紋孔（5），所述定距螺紋孔（5）的內部螺紋連接有定距螺栓（1），所述上軟墊（3）的上表面開設有螺栓卡槽（7），所述螺栓卡槽（7）的內部與定距螺栓（1）轉動連接。

5.根據權利要求4所述的電器線束分線裝置，其特征在于：所述上軟墊（3）與下軟墊（4）為天然橡膠材質。

6.根據權利要求4所述的電器線束分線裝置，其特征在于：所述上軟墊（3）的下表面為三角斜面，所述下軟墊（4）的上表面為三角斜面。

7.根據權利要求1所述的電器線束分線裝置，其特征在于：所述分線器座（10）的上表面開設有分線固定螺紋孔（14），所述分線固定螺紋孔（14）的內部螺紋連接有分線固定螺栓（9），所述分線固定螺栓（9）的下表面固定有軟膠墊（13）。

技術總結
本技術涉及線束分線裝置技術領域，具體為一種電器線束分線裝置，包括分線器固定架，所述分線器固定架的端面貫穿有線束孔，所述分線器固定架的內側表面固定連接有第一滑桿與第二滑桿，所述第一滑桿與第二滑桿的表面滑動連接有分線器座，所述分線器座的下端貫穿有第一滑孔和第二滑孔，所述分線器座的表面貫穿有分線孔，本技術中，通過設置分線器固定架、第一滑桿、第二滑桿、分線器座、分線器固定螺栓等結構，可以極大提升裝置的適用性，尤其當需要將數量較多的分線分類歸納時，可以通過靈活移動雙層的分線器座，將需要分類歸納到一起使用的分線移動到一起，把控分線的間距，防止分線束出現雜亂，極大提升了分類歸納的便捷性。

技術研發人員：丁學峰
受保護的技術使用者：青島遠業智能裝配有限公司
技術研發日：20240628
技術公布日：2025/4/28
