本技術涉及太陽能光伏領域，具體為一種太陽能光伏發電面板清掃裝置。

背景技術：

1、目前利用太陽能的方式有太陽能光伏電池發電、太陽能光化利用、太陽能生物利用等。其中應用最廣泛的方式就是太陽能光伏板發電，其基本原理是利用“光伏效應”將光能轉換為電能，太陽能光伏板作為核心部件，對于光伏發電系統有著至關重要的作用。對于太陽能光伏板，其轉化效率除與其材質構成、設計制造有著直接關系外，現實情況下，更重要的是會受到其表面清潔度的影響。太陽能光伏板由于置身戶外，必然沉積灰塵，灰塵與夜間凝露結合又會形成頑漬干灰，灰塵和頑漬干灰阻擋光線嚴重影響光伏板的發電效率，因此對光伏板必須進行清掃除污。

2、針對光伏板的清掃除污，目前大多廠家研發出清掃機器人，如中國專利cn202121162241.8公開的一種屋面光伏換行清掃機器人的光伏板自清潔裝置，雖然清掃機器人能獲得更好的清掃效果，但實際應用時，清掃機器人成本昂貴，而且運維及軌道鋪設等等，需要較多人力物力，針對小面積的發電面板清掃并不劃算，基于此本實用新型提出一種太陽能光伏發電面板清掃裝置，該裝置集光伏板擺動機構與清掃機構于一體，其具體原理是先通過調節光伏板的角度，使光伏板呈垂直狀態，再通過清掃輥升降并對光伏板的發電面進行滾動清潔，相較于清掃機器人，本實用新型的裝置無需鋪設軌道，且運維成本較低。

技術實現思路

1、本實用新型的目的在于提供一種太陽能光伏發電面板清掃裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種太陽能光伏發電面板清掃裝置，包括側支架、光伏板擺動機構與清掃機構，其中側支架設有兩組，兩組側支架相近的端面開設有槽體，槽體內裝設清掃機構；所述光伏板擺動機構裝于兩組側支架之間，光伏板擺動機構用于驅動多個光伏板擺動并使其呈垂直或傾斜狀態，光伏板擺動機構包括轉桿、軸桿、擺臂、擺桿與第一馬達，其中第一馬達固定在側支架上，第一馬達軸端連接擺桿；所述擺桿上設有長滑槽，擺臂呈t形狀且其中間設有與長滑槽滑接的滑柱，擺臂兩側邊設有多個軸套；所述軸桿連接于光伏板一側上端且其可與擺臂兩側邊的軸套連接配合，轉桿連接于光伏板兩側中部。

3、優選的，轉桿的自由端與側支架轉動連接，擺臂可隨擺桿動作并通過軸套帶動光伏板轉動以呈垂直或傾斜狀態。

4、優選的，清掃機構包括電推桿、清掃輥、轉動座與第二馬達，其中清掃輥兩端分別設置第二馬達、轉動座。

5、優選的，電推桿固定在兩組側支架的槽體底部，兩組側支架內側的電推桿上端分別連接第二馬達、轉動座，電推桿可推動清掃輥上行并靠近垂直狀態下的光伏板。

6、優選的，清掃輥為海綿輥，清掃輥可隨第二馬達轉動并對垂直狀態下的光伏板端面轉動清潔。

7、與現有技術相比，本實用新型的有益效果是：

8、本實用新型的清掃裝置集光伏板擺動機構與清掃機構于一體，其具體原理是先通過調節光伏板的角度，使光伏板呈垂直狀態，再通過清掃輥升降并對光伏板的發電面進行滾動清潔，相較于清掃機器人，本實用新型的裝置無需鋪設軌道，且運維成本較低。

技術特征：

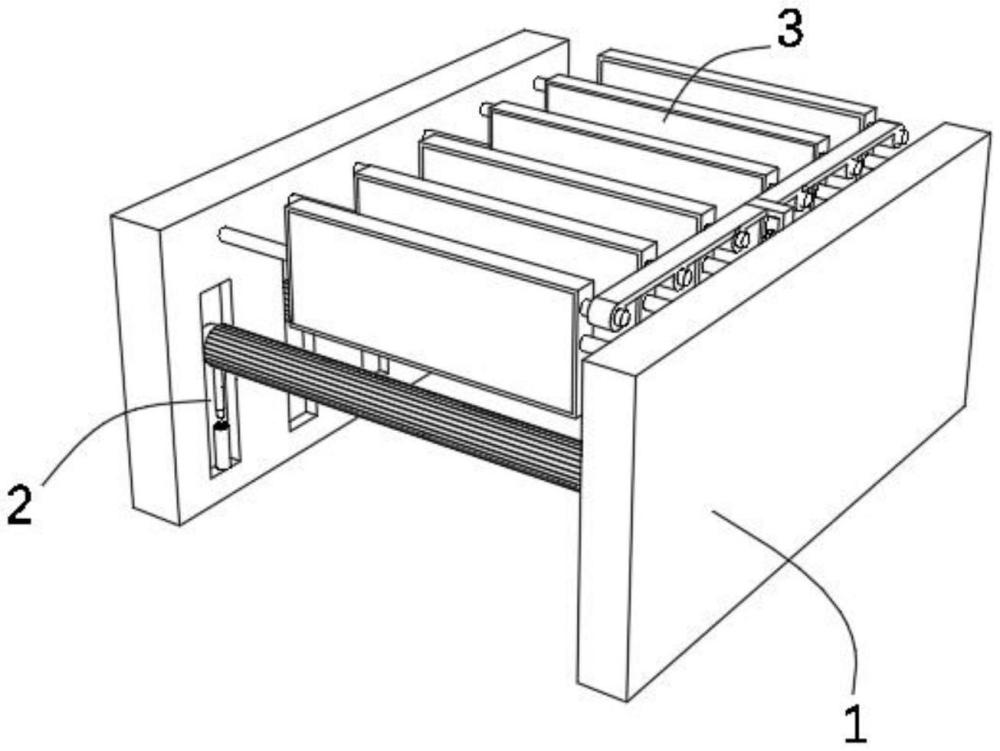

1.一種太陽能光伏發電面板清掃裝置，其特征在于，包括側支架(1)、光伏板擺動機構與清掃機構，其中側支架(1)設有兩組，兩組側支架(1)相近的端面開設有槽體(2)，槽體(2)內裝設清掃機構；所述光伏板擺動機構裝于兩組側支架(1)之間，光伏板擺動機構用于驅動多個光伏板(3)擺動并使其呈垂直或傾斜狀態，光伏板擺動機構包括轉桿(4)、軸桿(5)、擺臂(6)、擺桿(7)與第一馬達(8)，其中第一馬達(8)固定在側支架(1)上，第一馬達(8)軸端連接擺桿(7)；所述擺桿(7)上設有長滑槽，擺臂(6)呈t形狀且其中間設有與長滑槽滑接的滑柱，擺臂(6)兩側邊設有多個軸套(9)；所述軸桿(5)連接于光伏板(3)一側上端且其可與擺臂(6)兩側邊的軸套(9)連接配合，轉桿(4)連接于光伏板(3)兩側中部。

2.根據權利要求1所述的一種太陽能光伏發電面板清掃裝置，其特征在于：所述轉桿(4)的自由端與側支架(1)轉動連接，擺臂(6)可隨擺桿(7)動作并通過軸套(9)帶動光伏板(3)轉動以呈垂直或傾斜狀態。

3.根據權利要求1所述的一種太陽能光伏發電面板清掃裝置，其特征在于：所述清掃機構包括電推桿(10)、清掃輥(11)、轉動座(12)與第二馬達(13)，其中清掃輥(11)兩端分別設置第二馬達(13)、轉動座(12)。

4.根據權利要求3所述的一種太陽能光伏發電面板清掃裝置，其特征在于：所述電推桿(10)固定在兩組側支架(1)的槽體(2)底部，兩組側支架(1)內側的電推桿(10)上端分別連接第二馬達(13)、轉動座(12)，電推桿(10)可推動清掃輥(11)上行并靠近垂直狀態下的光伏板(3)。

5.根據權利要求4所述的一種太陽能光伏發電面板清掃裝置，其特征在于：所述清掃輥(11)為海綿輥，清掃輥(11)可隨第二馬達(13)轉動并對垂直狀態下的光伏板(3)端面轉動清潔。

技術總結
本技術公開了一種太陽能光伏發電面板清掃裝置，包括側支架、光伏板擺動機構與清掃機構，其中側支架設有兩組，兩組側支架相近的端面開設有槽體，槽體內裝設清掃機構；所述光伏板擺動機構裝于兩組側支架之間，光伏板擺動機構用于驅動多個光伏板擺動并使其呈垂直或傾斜狀態，光伏板擺動機構包括轉桿、軸桿、擺臂、擺桿與第一馬達，其中第一馬達固定在側支架上，第一馬達軸端連接擺桿；所述擺桿上設有長滑槽，擺臂呈T形狀且其中間設有與長滑槽滑接的滑柱，擺臂兩側邊設有多個軸套；所述軸桿連接于光伏板一側上端且其可與擺臂兩側邊的軸套連接配合，轉桿連接于光伏板兩側中部。本技術的清掃裝置無需鋪設軌道，且運維成本較低。

技術研發人員：何廣飛,何成祥
受保護的技術使用者：上海華聲電氣集團有限公司
技術研發日：20240701
技術公布日：2025/4/28
