本技術涉及配電柜，特別是一種室外配電柜用通風柵。

背景技術：

1、配電柜分動力配電柜和照明配電柜、計量柜，是配電系統的末級設備。配電柜是電動機控制中心的統稱。配電柜使用在負荷比較分散、回路較少的場合；電動機控制中心用于負荷集中、回路較多的場合。它們把上一級配電設備某一電路的電能分配給就近的負荷。這級設備應對負荷提供保護、監視和控制。低壓配電柜的額定電流是交流50hz，額定電壓380v的配電系統作為動力，照明及配電的電能轉換及控制之用。

2、目前，室外用配電柜需要在通風口上安裝通風柵，用以擋雨以及灰塵。現有的通風柵的邊框為一體成型，需要進行彎折成型，在加工過程中需要外形尺寸和安裝孔尺寸的精準，因此經常出現通門柵與配電柜上的通風口裝配尺寸不匹配的情況。

技術實現思路

1、本實用新型的目的在于提供一種室外配電柜用通風柵，通風柵只需由各個零件組裝完成，可以實現快速安裝，且加工難度大大降低。

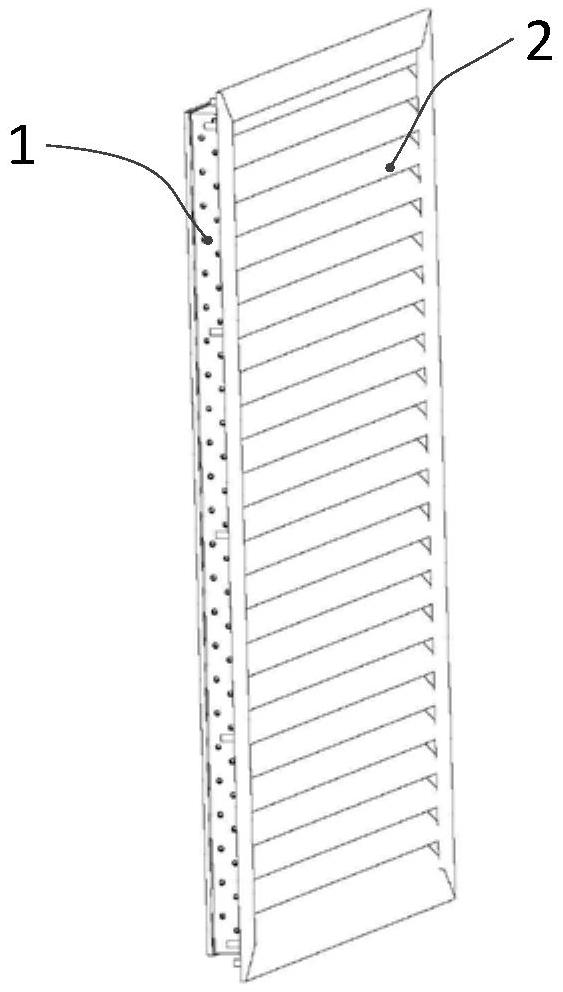

2、為達到上述實用新型的目的，提供了一種室外配電柜用通風柵，包括邊框、若干擋板和過濾網；

3、所述邊框包括兩個端部框板和兩個側框板；

4、兩個所述端部框板和兩個所述側框板通過螺栓固定，組成邊框；

5、兩個所述端部框板對稱設置；

6、兩個所述端部框板的內側設有插槽，所述過濾網的頂部和底部分別插接在兩個端部框板的插槽上，而后通過螺栓固定；

7、若干所述擋板從上之下依次等間距設置在所述邊框上，所述擋板的外表面為向外且向下的斜面；

8、所述擋板的上下兩端均豎直有延伸板；

9、位于擋板頂端的延伸板與所述過濾網貼合；

10、所述擋板的背面沿著其長度方向設有至少兩條截面為圓形的凸起條，所述凸起條的端部設有若干連接孔；

11、所述側框板上設有若干通孔，所述通孔在側框板上的位置適配凸起條上的連接孔，所述側框板上的通孔插接有自攻螺絲，所述自攻螺絲一直插接到凸起條上的連接孔。

12、優選地，所述過濾網的邊緣位置均設有密封條，所述密封條插接在所述邊框上。

13、優選地，所述過濾網為不銹鋼過濾網。

14、具體地，每個擋板上的所述凸起條的數量為2條。

15、優選地，所述凸起條的外側設有長槽，所述長槽從凸起條的一端一直延伸到另一端，且所述長槽與所述連接孔相連通。

16、優選地，所述端部框板、側框板和擋板的材質均為鋁型材。

17、本實用新型一種室外配電柜用通風柵，跟現有技術相比具有以下優點：

18、(1)通風柵只需由各個零件組裝完成，可以實現快速安裝，且加工難度大大降低，且在加工過程中，無需折彎成型，并且在數控機床加工。能保證外形尺寸和安裝孔尺寸的精準；

19、(2)結構簡單，使用方便，通風柵強度大量提高。

技術特征：

1.一種室外配電柜用通風柵，其特征在于，包括邊框、若干擋板和過濾網；

2.根據權利要求1所述的一種室外配電柜用通風柵，其特征在于，所述過濾網的邊緣位置均設有密封條，所述密封條插接在所述邊框上。

3.根據權利要求2所述的一種室外配電柜用通風柵，其特征在于，所述過濾網為不銹鋼過濾網。

4.根據權利要求1～3任一項所述的一種室外配電柜用通風柵，其特征在于，每個擋板上的所述凸起條的數量為2條。

5.根據權利要求4所述的一種室外配電柜用通風柵，其特征在于，所述凸起條的外側設有長槽，所述長槽從凸起條的一端一直延伸到另一端，且所述長槽與所述連接孔相連通。

6.根據權利要求1所述的一種室外配電柜用通風柵，其特征在于，所述端部框板、側框板和擋板的材質均為鋁型材。

技術總結
本技術涉及一種室外配電柜用通風柵，包括邊框、若干擋板和過濾網；邊框包括兩個端部框板和兩個側框板；兩個端部框板對稱設置；兩個端部框板的內側設有插槽，過濾網的頂部和底部分別插接在兩個端部框板的插槽上，而后通過螺栓固定；若干擋板從上之下依次等間距設置在邊框上，擋板的外表面為向外且向下的斜面；擋板的上下兩端均豎直有延伸板；擋板的背面沿著其長度方向設有至少兩條截面為圓形的凸起條，凸起條的端部設有若干連接孔；側框板上設有若干通孔，側框板上的通孔插接有自攻螺絲，自攻螺絲一直插接到凸起條上的連接孔。本技術通風柵只需由各個零件組裝完成，可以實現快速安裝，且加工難度大大降低。

技術研發人員：顧峰,朱小燕
受保護的技術使用者：江蘇富邦電氣有限公司
技術研發日：20240628
技術公布日：2025/4/28
