：本技術涉及電機控制，具體涉及一種電機正反轉控制系統。

背景技術

0、
背景技術：

1、常規的電機正反轉控制電路往往同時設置正轉啟動按鈕、反轉啟動按鈕和停止按鈕，按鈕比較多，晚上由于視線不好，經常出現操作人員將啟動按鈕和停止按鈕搞混、正轉啟動按鈕和反轉啟動按鈕搞混等情況，不利于操作，耽誤生產。

技術實現思路

0、
技術實現要素：

1、本實用新型的目的在于提供一種電機正反轉控制系統。

2、本實用新型的目的由如下技術方案實施：一種電機正反轉控制系統，其包括電機m3、總開關qf、正轉接觸器km1、熱繼電器fr、反轉接觸器km2、總控制開關qf1、允許啟動電路、允許停止電路、啟動回路、停止回路、正轉回路、反轉回路和執行回路；

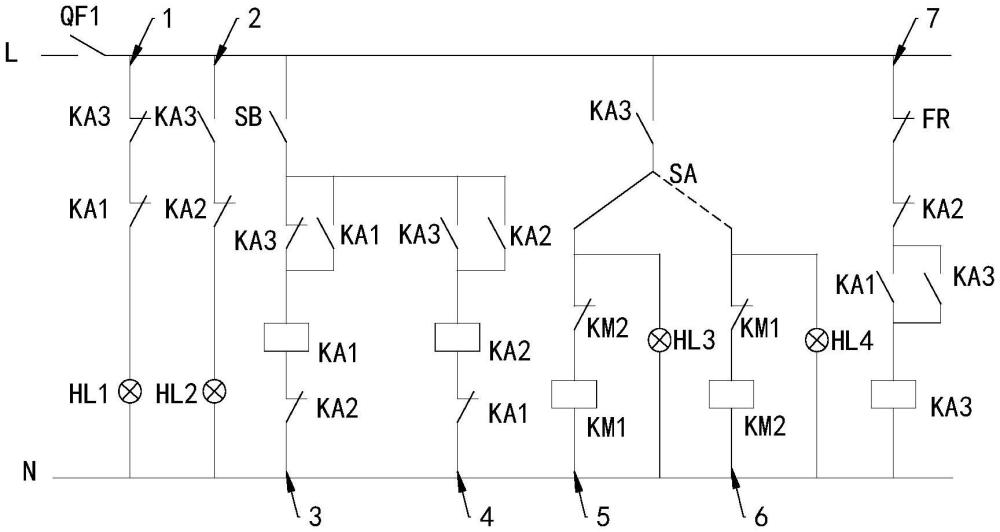

3、所述電機m3的三相電源線依次串聯接入所述總開關qf、所述正轉接觸器km1的常開觸點、所述熱繼電器fr后再接入所述電機m3，在所述正轉接觸器km1的常開觸點的兩端換相接入所述反轉接觸器km2的常開觸點；在所述總開關qf和所述正轉接觸器km1的常開觸點之間的三相電源線的第二相線l2接入火線l，所述總控制開關qf1串聯在火線l上；在火線l和零線n之間并聯接有所述允許啟動電路、所述允許停止電路、所述啟動回路、所述停止回路、所述正轉回路、所述反轉回路和所述執行回路。

4、優選的，第三繼電器ka3的常閉觸點、第一繼電器ka1的常閉觸點和允許啟動指示燈hl1串聯形成所述允許啟動電路；第三繼電器ka3的常開觸點、第二繼電器ka2的常閉觸點和允許停止指示燈hl2串聯形成所述允許停止電路；

5、按鈕sb、第三繼電器ka3的常閉觸點、第一繼電器ka1線圈、第二繼電器ka2的常閉觸點串聯后，在第三繼電器ka3的常閉觸點的兩端并聯第一繼電器ka1的常開觸點形成所述啟動回路；所述按鈕sb、第三繼電器ka3的常開觸點、第二繼電器ka2線圈、第一繼電器ka1的常閉觸點串聯后，在第三繼電器ka3的常開觸點的兩端并聯第二繼電器ka2的常開觸點后形成所述停止回路；

6、第三繼電器ka3的常開觸點、轉換開關sa、所述反轉接觸器km2的常閉觸點、所述正轉接觸器km1線圈串聯形成所述正轉回路，在所述反轉接觸器km2的常閉觸點與所述正轉接觸器km1線圈串聯線路的兩端并聯正轉指示燈hl3；第三繼電器ka3的常開觸點、所述轉換開關sa、所述正轉接觸器km1的常閉觸點、所述反轉接觸器km2線圈串聯形成所述反轉回路，在所述正轉接觸器km1的常閉觸點與所述反轉接觸器km2線圈串聯線路的兩端并聯反轉指示燈hl4；

7、所述熱繼電器fr的常閉觸點、第二繼電器ka2的常閉觸點、第一繼電器ka1的常開觸點、第三繼電器ka3線圈串聯后，在第一繼電器ka1的常開觸點的兩端并聯第三繼電器ka3的常開觸點后形成所述執行回路。

8、優選的，所述轉換開關sa的其中一個動觸點與所述正轉回路中的所述反轉接觸器km2的常閉觸點連接，所述轉換開關sa的另一個動觸點與所述反轉回路中的所述正轉接觸器km1的常閉觸點連接，所述轉換開關sa的公共觸點與所述第三繼電器ka3的常開觸點連接。

9、本實用新型的優點：第一，本實用新型在火線l和零線n之間并聯設置有允許啟動電路、允許停止電路、啟動回路、停止回路、正轉回路、反轉回路和執行回路；其中，啟動回路和停止回路由一個按鈕sb進行控制，與執行回路配合，實現電機啟停，箱體表面設計簡單，避免出現操作人員將啟動按鈕和停止按鈕搞混、正轉啟動按鈕和反轉啟動按鈕搞混等情況；正轉回路和反轉回路利用轉換開關sa進行切換，實現電機正反轉，通過正轉指示燈hl3、反轉指示燈hl4明確電機運行狀態；在允許啟動電路、允許停止電路分別對應設計允許啟動指示燈hl1、允許停止指示燈hl2，指示明確，降低誤操作概率，安全穩定。

10、第二，本實用新型在啟動回路中接入第一繼電器ka1的常開觸點和在停止回路中接入第二繼電器ka2的常開觸點，分別作為自鎖觸頭，在啟動回路中接入第二繼電器ka2的常閉觸點和在停止回路中接入第一繼電器ka1的常閉觸點，作為互鎖觸頭；當啟動回路工作時，第一繼電器ka1線圈得電，第一繼電器ka1的常開觸點閉合，形成自鎖，第一繼電器ka1的常閉觸點斷開，一直切斷停止回路；當停止回路工作時，第二繼電器ka2線圈得電，第二繼電器ka2的常開觸點閉合，形成自鎖，第二繼電器ka2的常閉觸點斷開，一直切斷啟動回路，實現互鎖功能，避免啟動回路和停止回路相互影響。

技術特征：

1.一種電機正反轉控制系統，其包括電機m3、總開關qf、正轉接觸器km1、熱繼電器fr、反轉接觸器km2、總控制開關qf1、允許啟動電路、允許停止電路、啟動回路、停止回路、正轉回路、反轉回路和執行回路；

2.根據權利要求1所述的一種電機正反轉控制系統，其特征在于，第三繼電器ka3的常閉觸點、第一繼電器ka1的常閉觸點和允許啟動指示燈hl1串聯形成所述允許啟動電路；第三繼電器ka3的常開觸點、第二繼電器ka2的常閉觸點和允許停止指示燈hl2串聯形成所述允許停止電路；

3.根據權利要求2所述的一種電機正反轉控制系統，其特征在于，所述轉換開關sa的其中一個動觸點與所述正轉回路中的所述反轉接觸器km2的常閉觸點連接，所述轉換開關sa的另一個動觸點與所述反轉回路中的所述正轉接觸器km1的常閉觸點連接，所述轉換開關sa的公共觸點與所述第三繼電器ka3的常開觸點連接。

技術總結
本技術公開了一種電機正反轉控制系統，其包括電機M3、總開關QF、正轉接觸器KM1、熱繼電器FR、反轉接觸器KM2、總控制開關QF1、允許啟動電路、允許停止電路、啟動回路、停止回路、正轉回路、反轉回路和執行回路；電機M3的三相電源線依次串聯接入總開關QF、正轉接觸器KM1的常開觸點、熱繼電器FR后再接入電機M3，在正轉接觸器KM1的常開觸點的兩端換相接入反轉接觸器KM2的常開觸點；在總開關QF和正轉接觸器KM1的常開觸點之間的三相電源線的第二相線L2接入火線L，總控制開關QF1串聯在火線L上；在火線L和零線N之間并聯接有允許啟動電路、允許停止電路、啟動回路、停止回路、正轉回路、反轉回路和執行回路。

技術研發人員：劉旭,蘇剛剛,杜愛軍,嚴寶強
受保護的技術使用者：鄂爾多斯市中鈺泰德煤炭有限公司
技術研發日：20240705
技術公布日：2025/4/28
