本技術涉及光伏組件安裝，特別涉及一種u型水槽橫擔。

背景技術：

1、bipv(building?integrated?photovoltaic,光伏建筑一體化)是將光伏發電技術與建筑設計相結合的一種分布式光伏發電系統形式。通過將光伏發電產品無縫集成到建筑結構中，bipv不僅實現了發電功能，還保留了建材的原有屬性，如美觀、耐用等。其適用范圍廣泛，可用于平屋頂、斜屋頂、幕墻、天棚、陽光房、車棚等多種建筑形式。

2、在建筑屋面上應用bipv技術時，防水與緊固光伏組件是兩個至關重要的環節。為確保防水效果，傳統方法通常在相鄰的光伏組件的縫隙下方設置導水槽，并通過某種方式將導水槽與光伏組件固定連接，以此來實現雨水的收集與引流。然而，現有的光伏組件配件在實際應用中存在以下問題：

3、光伏組件配件與導水槽連接時，安裝過程復雜，費時費力；而且，螺栓安裝方向與光伏板平行，且安裝位距離光伏板較近，使用工具旋緊螺栓時，容易與光伏板發生干涉，這不僅影響了安裝效率，還可能對光伏板造成劃痕、破損等不必要的損傷，從而影響了光伏板的發電效率和使用壽命。

技術實現思路

1、本實用新型的目的在于提供一種u型水槽橫擔，以簡化光伏組件安裝過程，提高安裝效率，并避免與光伏組件發生干涉。

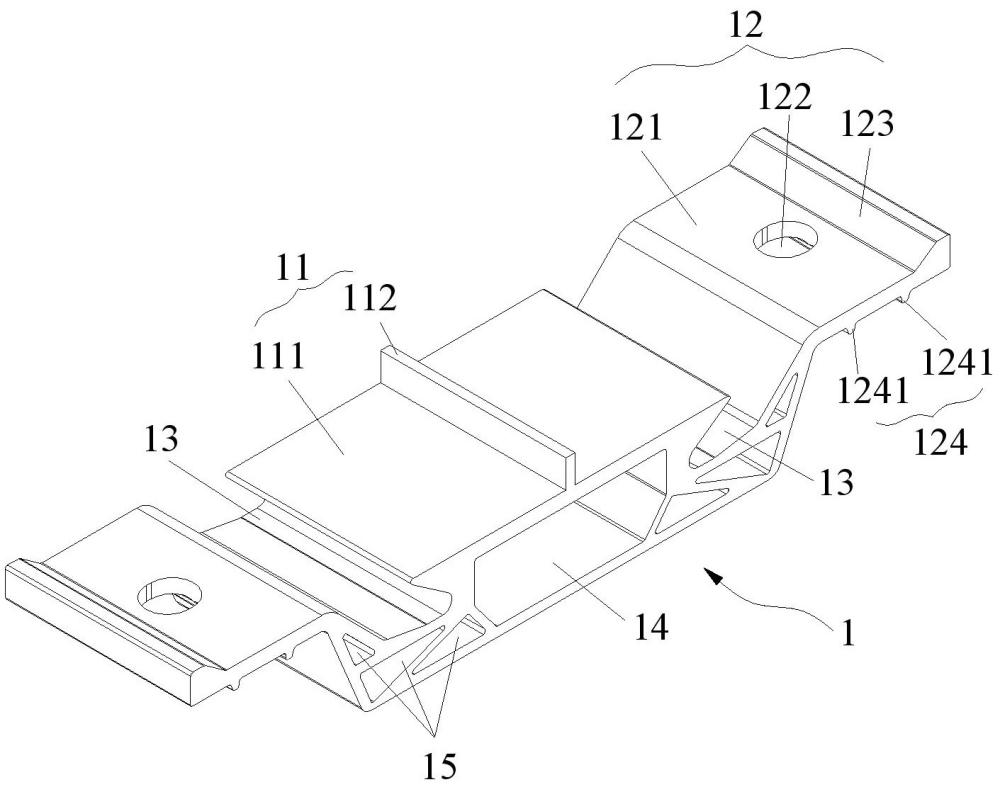

2、為達成上述目的，本實用新型的解決方案為：一種u型水槽橫擔，包括支撐部和位于支撐部兩側的固定部，所述固定部搭載在u型水槽上，用于連接u型水槽和壓塊；

3、所述固定部具有水平安裝臺，水平安裝臺上開設有安裝孔，安裝孔的軸線垂直于水平安裝臺，所述安裝孔用于配合緊固件將壓塊與橫擔固定連接。

4、進一步，所述水平安裝臺的外端水平向上向外傾斜延伸形成斜坡，斜坡用于在安裝時為壓塊提供支撐。

5、進一步，所述水平安裝臺的下表面具有限位部，安裝孔貫穿所述限位部，水平安裝臺搭設在u型水槽上時，限位部嵌入u型水槽的槽沿的缺口中。

6、進一步，所述限位部包括凸設于水平安裝臺下表面的兩個凸棱，兩個凸棱位于安裝孔的兩側。

7、進一步，所述支撐部與固定部的連接處開設有與壓塊配合固定的卡接凹槽，所述卡接凹槽沿其自身軸線方向貫穿支撐部。

8、所述卡接凹槽由槽口向槽底呈倒斜角開口。

9、進一步，所述支撐部中部形成第一鏤空槽，第一鏤空槽沿其自身軸線方向貫穿支撐部。

10、進一步，所述支撐部與固定部的連接處形成若干個第二鏤空槽，第二鏤空槽沿其自身軸線方向貫穿支撐部，所述第二鏤空槽的截面呈三角形。

11、進一步，所述支撐部上具有承托平面，承托平面的中部具有一限位凸起。

12、進一步，所述橫擔為左右對稱結構。

13、進一步，所述緊固件包括內六角螺栓。

14、采用上述方案后，本實用新型的有益效果在于：

15、本實用新型通過改變橫擔上的安裝位來優化光伏組件的安裝過程。具體來說，固定部上的水平安裝臺及其上開設的安裝孔設計，使得壓塊能夠平穩地放置在水平安裝臺上，并通過與安裝孔相配合的裝配孔進行螺栓鎖緊操作。這種從下往上鎖緊螺栓的方式相較于傳統的左右鎖緊方式，為工人提供了更大的操作空間，使得裝配過程更加便捷、高效。同時，由于螺栓的垂直安裝，避免了在緊固過程中工具與光伏板發生干涉的可能性，從而大大降低了損壞光伏板組件的風險。

16、此外，傳統技術中的橫擔側面往往需要延伸出額外的位置作為安裝位，這樣增加了材料的消耗。而本實用新型通過優化結構設計，將安裝位集成在固定部上，無需額外延伸材料，既保證了橫擔的作用不變，又相比其他方案更加節省材料，降低了成本。這種設計不僅提高了產品的性價比，還有助于推動光伏建筑一體化(bipv)技術的廣泛應用和發展。

技術特征：

1.一種u型水槽橫擔，其特征在于：包括支撐部和位于支撐部兩側的固定部，所述固定部搭載在u型水槽上，用于連接u型水槽和壓塊；

2.如權利要求1所述的一種u型水槽橫擔，其特征在于：所述水平安裝臺的外端水平向上向外傾斜延伸形成斜坡，斜坡用于在安裝時為壓塊提供支撐。

3.如權利要求1所述的一種u型水槽橫擔，其特征在于：所述水平安裝臺的下表面具有限位部，安裝孔貫穿所述限位部，水平安裝臺搭設在u型水槽上時，限位部嵌入u型水槽的槽沿的缺口中。

4.如權利要求3所述的一種u型水槽橫擔，其特征在于：所述限位部包括凸設于水平安裝臺下表面的兩個凸棱，兩個凸棱位于安裝孔的兩側。

5.如權利要求1所述的一種u型水槽橫擔，其特征在于：所述支撐部與固定部的連接處開設有與壓塊配合固定的卡接凹槽，所述卡接凹槽沿其自身軸線方向貫穿支撐部；

6.如權利要求1所述的一種u型水槽橫擔，其特征在于：所述支撐部中部形成第一鏤空槽，第一鏤空槽沿其自身軸線方向貫穿支撐部。

7.如權利要求1所述的一種u型水槽橫擔，其特征在于：所述支撐部與固定部的連接處形成若干個第二鏤空槽，第二鏤空槽沿其自身軸線方向貫穿支撐部，所述第二鏤空槽的截面呈三角形。

8.如權利要求1所述的一種u型水槽橫擔，其特征在于：所述支撐部上具有承托平面，承托平面的中部具有一限位凸起。

9.如權利要求1所述的一種u型水槽橫擔，其特征在于：所述橫擔為左右對稱結構。

10.如權利要求1所述的一種u型水槽橫擔，其特征在于：所述緊固件包括內六角螺栓。

技術總結
本技術公開一種U型水槽橫擔，包括支撐部和位于支撐部兩側的固定部，所述固定部搭載在U型水槽上，用于連接U型水槽和壓塊；所述固定部具有水平安裝臺，水平安裝臺上開設有安裝孔，安裝孔的軸線垂直于水平安裝臺，所述安裝孔用于配合鎖緊件將壓塊與橫擔固定連接。本技術通過改變橫擔上的安裝位來優化光伏組件的安裝過程，這種從下往上鎖緊螺栓的方式相較于傳統的左右鎖緊方式，為工人提供了更大的操作空間，使得裝配過程更加便捷、高效。同時，由于螺栓的垂直安裝，避免了在緊固過程中工具與光伏板發生干涉的可能性，從而大大降低了損壞光伏板組件的風險。

技術研發人員：李坤鵬
受保護的技術使用者：廈門冠煌新能源科技股份有限公司
技術研發日：20240705
技術公布日：2025/4/28
