本技術涉及焊接電源，具體為單igbt斬波器。

背景技術：

1、現有的工業級逆變電源普篇采用技術較成熟的igbt功率器件。在核電能源、航空航天、軌道交通、船舶等高端裝備的制造過程中面臨制造材料的多樣性、施工環境的嚴酷性等現狀，工業級焊接電源為了滿足大電流和高頻率，故而需要的器件的體積均比較大，現有的工業級焊接電源排布松散，導電效率低存在較大的散雜電感，易發熱發生故障。

技術實現思路

1、本實用新型的目的在于提供結構排布緊密，導電效率高，減小雜散電感，有效降低接觸發熱且散熱性能佳的單igbt斬波器。

2、本實用新型是這樣實現的：

3、單igbt斬波器，包括散熱器，所述散熱器上連接有驅動板、吸收電阻和回路主板，所述吸收電阻設置在所述驅動板和回路主板與所述散熱器之間；

4、所述回路主板上設置有電源正極銅排、電源負極銅排、輸出銅排、第一吸收銅排、第二吸收銅排、igbt開關、吸收電容、濾波電容、吸收二極管，

5、所述igbt開關固定連接于所述回路主板的中部，所述igbt開關的柵極和漏極與所述驅動板電連接，所述igbt開關的集電極與所述第一吸收銅排的一端電連接，所述igbt開關的發射極與所述第二吸收銅排的一端電連接，所述第一吸收銅排和所述第二吸收銅排均設置在所述igbt開關的上方，

6、所述第一吸收銅排另一端與所述吸收電容的一端以及電源正極銅排的一端連接，所述吸收電容設置在所述第一吸收銅排上方，所述吸收電容的另一端與所述吸收電阻的一端電連接，所述電源正極銅排與所述第一吸收銅排連接一端與所述濾波電容的一端電連接，所述電源正極銅排靠近所述igbt開關設置，

7、所述第二吸收銅排的另一端與所述吸收二極管的陰極以及輸出銅排的一端電連接，所述吸收二極管的陽極與所述吸收電容與所述吸收電阻連接一端電連接，所述吸收二極管靠近所述第二吸收銅排設置，所述輸出銅排與所述第二吸收銅排并列設置，

8、所述電源負極銅排與所述濾波電容的另一端以及吸收電阻的另一端電連接，所述電源負極銅排設置在所述輸出銅排的上方并與電源正極銅排并列設置，所述濾波電容圍繞所述電源正極銅排、電源負極銅排、輸出銅排、第一吸收銅排、第二吸收銅排、igbt開關、吸收電容、吸收二極管設置。

9、進一步，所述吸收電容包括多個并聯的無極電容，所述吸收電容通過第一吸收銅排與所述igbt開關連接固定并設置于所述igbt開關的集電極與發射極之間。

10、進一步，所述吸收電阻包括多個并聯的功率電阻，與所述吸收電容串聯，所述吸收電阻連接有電阻壓板，所述電阻壓板與所述散熱器連接。

11、進一步，所述回路主板上還設置有續流二極管，所述續流二極管的陰極與所述輸出銅排與所述第二吸收銅排連接一端電連接，所述續流二極管的陽極與所述電源負極銅排電連接，所述續流二極管靠近所述輸出銅排設置。

12、與現有技術相比，本實用新型的有益效果是：

13、驅動板用于產生pwm控制信號并驅動igbt開關，igbt開關串聯在電源正極和輸出回路中以控制焊接電流及焊接電壓，電容c3等效的吸收電容與電阻r1等效的吸收電阻串聯，結合二極管d1等效的吸收二極管，用于吸收斬波器關斷時，在母線上的尖峰電壓，濾波電容包括多個并聯的電解電容，即等效的電容c1和電容c2連接在電源正極和負極之間起到電源濾波的作用；

14、吸收電容通過第一吸收銅排支撐固定，位于第二吸收銅排上方的電源正極銅排呈“l”型，位于輸出銅排上方的電源負極銅排可通過支撐柱與回路主板連接固定，電源正極銅排與電源負極銅排并列排布，減小電源回路，本電源結構排布緊密，使接觸電阻盡量小，導電效率高，減小雜散電感，可有效降低以往連接線接觸發熱導致的故障，通過散熱器同時對驅動板和回路主板以及吸收電阻進行散熱，也可避免接觸發熱導致的故，本實用新型結構排布緊密，導電效率高，減小雜散電感，有效降低接觸發熱且散熱性能佳。

技術特征：

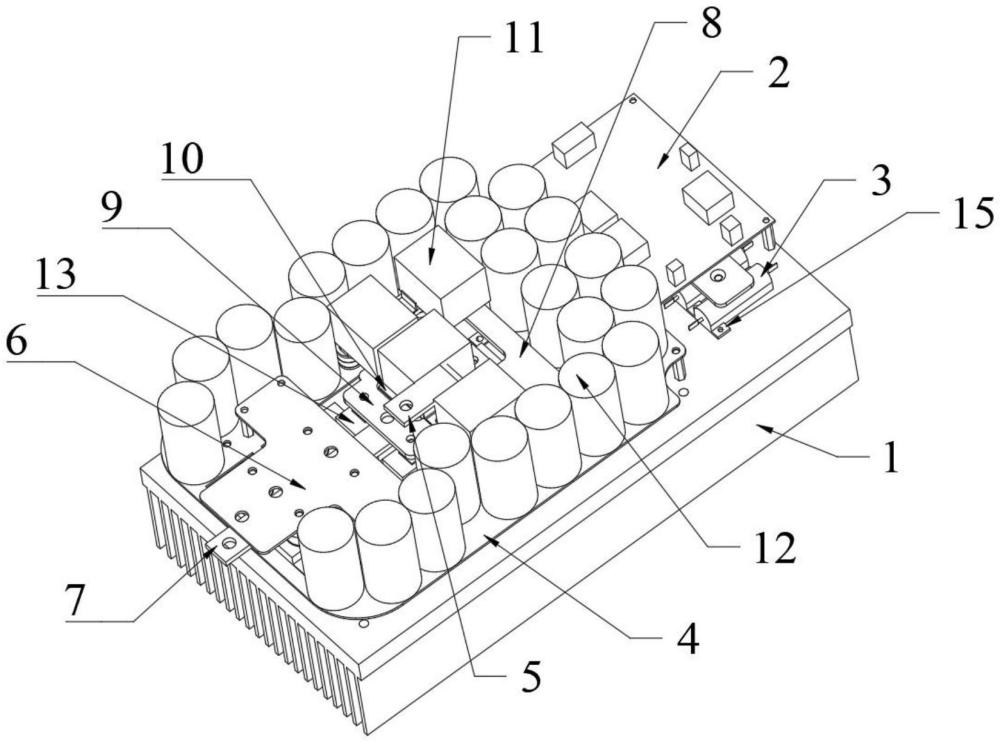

1.單igbt斬波器，其特征在于：包括散熱器(1)，所述散熱器(1)上連接有驅動板(2)、吸收電阻(3)和回路主板(4)，所述吸收電阻(3)設置在所述驅動板(2)和回路主板(4)與所述散熱器(1)之間；

2.根據權利要求1所述的單igbt斬波器，其特征在于，所述吸收電容(11)包括多個并聯的無極電容，所述吸收電容(11)通過第一吸收銅排(8)與所述igbt開關(10)連接固定并設置于所述igbt開關(10)的集電極與發射極之間。

3.根據權利要求1所述的單igbt斬波器，其特征在于，所述吸收電阻(3)包括多個并聯的功率電阻，與所述吸收電容(11)串聯，所述吸收電阻(3)連接有電阻壓板(15)，所述電阻壓板(15)與所述散熱器(1)連接。

4.根據權利要求1所述的單igbt斬波器，其特征在于，所述回路主板(4)上還設置有續流二極管(14)，所述續流二極管(14)的陰極與所述輸出銅排(7)與所述第二吸收銅排(9)連接一端電連接，所述續流二極管(14)的陽極與所述電源負極銅排(6)電連接，所述續流二極管(14)靠近所述輸出銅排(7)設置。

技術總結
本技術涉及焊接電源技術領域，公開了單IGBT斬波器，包括散熱器，所述散熱器上連接有驅動板、吸收電阻和回路主板，所述吸收電阻設置在所述驅動板和回路主板與所述散熱器之間；所述回路主板上設置有電源正極銅排、電源負極銅排、輸出銅排、第一吸收銅排、第二吸收銅排、IGBT開關、吸收電容、濾波電容、吸收二極管、續流二極管；本技術結構排布緊密，導電效率高，減小雜散電感，有效降低接觸發熱且散熱性能佳。

技術研發人員：王乃勇
受保護的技術使用者：電王精密電器（北京）有限公司
技術研發日：20240705
技術公布日：2025/4/28
