本技術屬于定子繞組浸漆，具體涉及一種定子繞組浸漆設備。

背景技術：

1、定子繞組浸漆是電機制造過程中的一個重要工藝環節，通過對定子繞組進行浸漆達到增強絕緣性能、固定繞組、提高散熱能力、增強機械強度的目的，但由于在對定子繞組進行浸漆的過程中，可能會在繞組中殘留氣泡，導致定子繞組出現局部絕緣不良的情況，而目前的浸漆設備，僅能夠為定子繞組在進行浸漆期間提供浸漆的空間，無法減少定子繞組在進行浸漆期間產生的氣泡，因此導致定子繞組在進行浸漆處理時，有可能會出現不同程度的殘次品。

技術實現思路

1、本實用新型提供了一種定子繞組浸漆設備，具有能夠有助于排出定子繞組在浸泡過程中的氣泡，同時能夠有助于輔助定子繞組在進行浸漆的過程中，較好的與漆液進行接觸，提升定子繞組浸漆的質量的特點。

2、本實用新型提供如下技術方案：一種定子繞組浸漆設備，包括安裝外殼，所述安裝外殼內腔的底部轉動連接有轉動底座，所述轉動底座的頂部固定連接有若干個連接鋼板，且若干個所述連接鋼板之間固定連接有若干個彈性弧板，且若干個所述連接鋼板與若干個所述彈性弧板之間相互交錯分布，所述安裝外殼的上端部開設有若干個安裝倉，且所述安裝倉的內部固定連接有連接框，所述連接框的內部滑動連接有擠壓桿，若干個所述擠壓桿位于若干個所述連接鋼板與若干個所述彈性弧板的外側，所述安裝外殼內腔的頂部固定連接有若干個安裝桿，且若干個所述安裝桿的底部固定連接有連接架，且所述連接架上通過連接轉軸轉動連接有配重連接柱，且所述配重連接柱的一端固定連接有連接桿，所述連接桿的底部固定連接有敲擊繩。

3、其中，所述連接框的內部固定連接有復位彈簧，且所述復位彈簧的另一端固定連接于所述擠壓桿的底部。

4、其中，所述連接鋼板的一側切設有第一導向切面，所述擠壓桿的一側切設有第二導向切面。

5、其中，所述彈性弧板的內側設有連接有cr橡膠連接壁，且所述cr橡膠連接壁的兩端分別于兩側的所述連接鋼板固定連接。

6、其中，所述敲擊繩的下端部固定連接有若干個配重球。

7、其中，所述安裝外殼的底部個固定連接有驅動電機，且驅動電機的輸出端與所述轉動底座固定連接。

8、其中，所述安裝外殼的底部對稱固定連接有支撐架，所述安裝外殼的頂部鉸接有密封蓋。

9、本實用新型的有益效果是：在連接框、擠壓桿、復位彈簧、彈性弧板與配重連接柱、連接桿、敲擊繩、配重球的相互配合下，能夠?qū)Χㄗ永@組在進行浸漆時，通過對浸漆液內部的擊打，促使浸漆液內部的液體流動，同時能夠有助于排出定子繞組在浸泡過程中的氣泡，且通過轉動底座帶動整個浸漆倉的轉動，能夠有助于輔助定子繞組在進行浸漆的過程中，較好的與漆液進行接觸，而敲擊繩通過將由擠壓桿對彈性弧板造成擠壓形成的動態幅度進行放大，有助于輔助浸漆液的內部液體流動幅度的擴大，有助于提升氣泡排出的效率。

10、該裝置中未涉及部分均與現有技術相同或可采用現有技術加以實現。

技術特征：

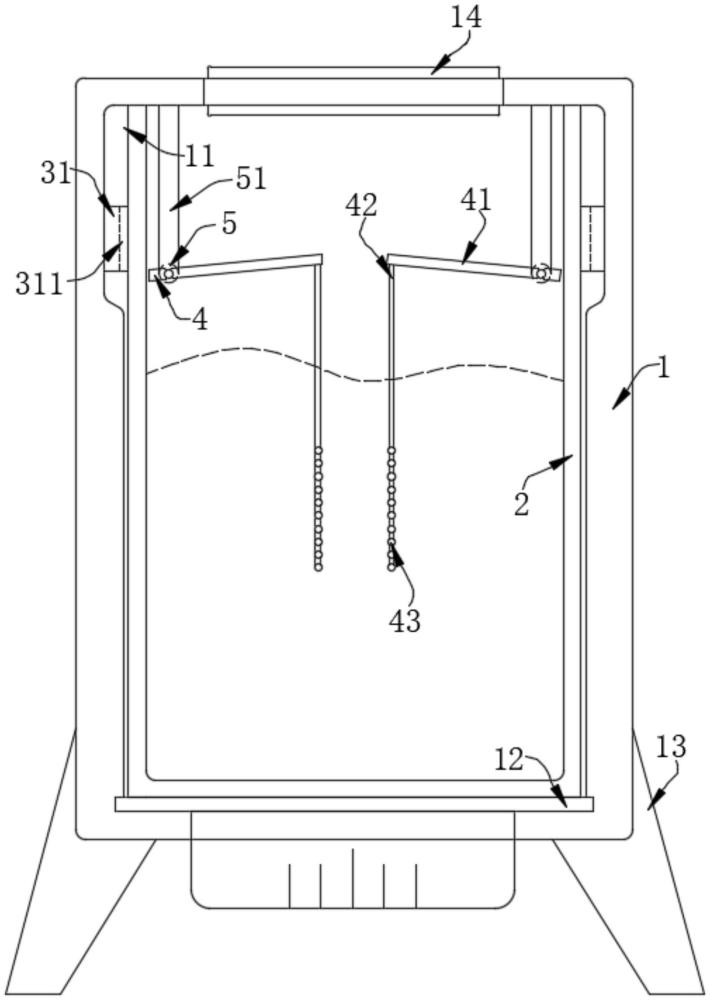

1.一種定子繞組浸漆設備，包括安裝外殼(1)，其特征在于：所述安裝外殼(1)內腔的底部轉動連接有轉動底座(12)，所述轉動底座(12)的頂部固定連接有若干個連接鋼板(2)，且若干個所述連接鋼板(2)之間固定連接有若干個彈性弧板(21)，且若干個所述連接鋼板(2)與若干個所述彈性弧板(21)之間相互交錯分布，所述安裝外殼(1)的上端部開設有若干個安裝倉(11)，且所述安裝倉(11)的內部固定連接有連接框(3)，所述連接框(3)的內部滑動連接有擠壓桿(31)，若干個所述擠壓桿(31)位于若干個所述連接鋼板(2)與若干個所述彈性弧板(21)的外側，所述安裝外殼(1)內腔的頂部固定連接有若干個安裝桿(51)，且若干個所述安裝桿(51)的底部固定連接有連接架(5)，且所述連接架(5)上通過連接轉軸轉動連接有配重連接柱(4)，且所述配重連接柱(4)的一端固定連接有連接桿(41)，所述連接桿(41)的底部固定連接有敲擊繩(42)。

2.根據權利要求1所述的一種定子繞組浸漆設備，其特征在于：所述連接框(3)的內部固定連接有復位彈簧(32)，且所述復位彈簧(32)的另一端固定連接于所述擠壓桿(31)的底部。

3.根據權利要求1所述的一種定子繞組浸漆設備，其特征在于：所述連接鋼板(2)的一側切設有第一導向切面(22)，所述擠壓桿(31)的一側切設有第二導向切面(311)。

4.根據權利要求1所述的一種定子繞組浸漆設備，其特征在于：所述彈性弧板(21)的內側設有連接有cr橡膠連接壁(211)，且所述cr橡膠連接壁(211)的兩端分別于兩側的所述連接鋼板(2)固定連接。

5.根據權利要求1所述的一種定子繞組浸漆設備，其特征在于：所述敲擊繩(42)的下端部固定連接有若干個配重球(43)。

6.根據權利要求1所述的一種定子繞組浸漆設備，其特征在于：所述安裝外殼(1)的底部個固定連接有驅動電機，且驅動電機的輸出端與所述轉動底座(12)固定連接。

7.根據權利要求1所述的一種定子繞組浸漆設備，其特征在于：所述安裝外殼(1)的底部對稱固定連接有支撐架(13)，所述安裝外殼(1)的頂部鉸接有密封蓋(14)。

技術總結
本技術屬于定子繞組浸漆技術領域，尤其為一種定子繞組浸漆設備，包括安裝外殼，所述安裝外殼內腔的底部轉動連接有轉動底座，所述轉動底座的頂部固定連接有若干個連接鋼板，且若干個所述連接鋼板之間固定連接有若干個彈性弧板，且若干個所述連接鋼板與若干個所述彈性弧板之間相互交錯分布，所述安裝外殼的上端部開設有若干個安裝倉，且所述安裝倉的內部固定連接有連接框；能夠有助于排出定子繞組在浸泡過程中的氣泡，另外能夠有助于輔助定子繞組在進行浸漆的過程中，較好的與漆液進行接觸，而敲擊繩通過將由擠壓桿對彈性弧板造成擠壓形成的動態幅度進行放大，有助于輔助浸漆液的內部液體流動幅度的擴大，有助于提升氣泡排出的效率。
