本申請屬于太陽能電池，尤其涉及一種建筑光伏一體化組件和光伏系統。

背景技術：

1、目前，隨著建筑光伏一體化概念在光伏領域中得到了越來越廣泛的認同，在光伏領域，特別是在建筑集成光伏應用中，光伏產品作為建筑材料的使用越來越廣泛。然而，這種將光伏技術與建筑材料相結合的做法也帶來了一系列技術挑戰，其中之一就是兩個光伏板塊在搭接連接時的不穩定性問題。在常規的太陽能電池組件安裝過程中，搭接板塊之間的連接是確保整個系統穩定性和安全性的關鍵步驟。為了實現這一連接，通常需要在兩個板塊的搭接兩側預先設置專門的卡扣點。然而，這種安裝工藝高度依賴于兩個板塊之間的搭接配合程度。這種高度的依賴性和低容錯度給安裝工作帶來了極大的挑戰。

技術實現思路

1、本申請實施例提供一種太陽能電池，旨在解決作為建筑材料的光伏產品，經常遇到兩個板塊搭接連接不穩定的問題。

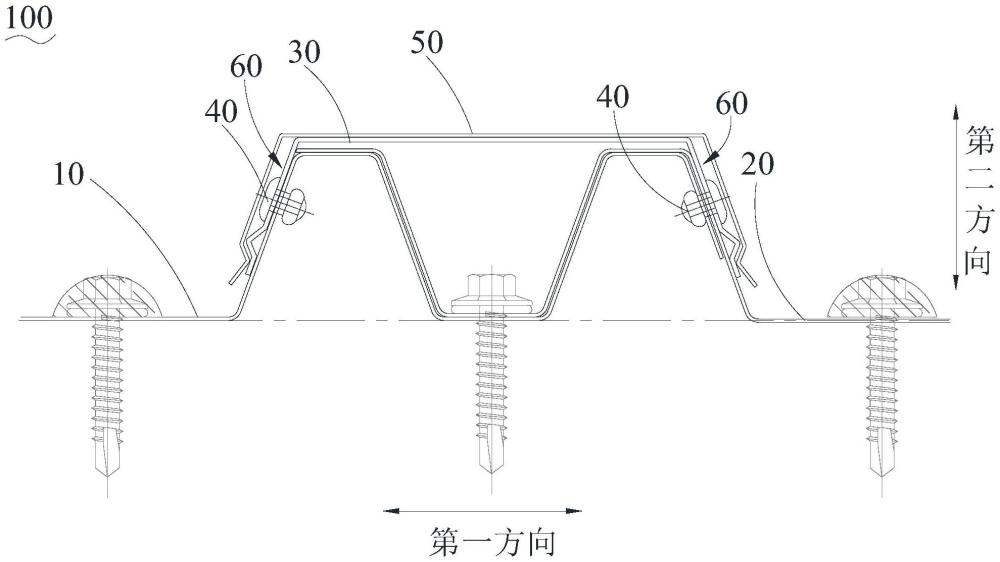

2、本申請實施例是這樣實現的，本申請?zhí)峁┮环N建筑光伏一體化組件包括第一電池組、第二電池組、連接座、連接件和扣蓋，第一電池組和第二電池組至少部分地重疊在一起，連接座至少部分地貼合設置在第一電池組和第二電池組之間的重合區域，連接件穿設在連接座和重合區域以固定連接連接座與重合區域，扣蓋罩設在連接座和重合區域并遮蔽連接件，連接座形成有限位凸部，扣蓋形成有卡扣部，卡扣部卡入限位凸部以使得扣蓋和連接座可拆卸地連接在一起。

3、更進一步地，所述扣蓋與所述連接座之間形成有容置空間，所述容置空間用于容置所述連接件。

4、更進一步地，所述連接座包括承接板和第一斜板，兩個所述第一斜板連接在所述承接板的兩側，所述限位凸部形成在所述第一斜板上；

5、所述扣蓋包括限位板和第二斜板，兩個所述第二斜板連接在所述限位板的兩側，所述卡扣部形成在所述第二斜板上；

6、所述卡扣部卡入所述限位凸部時，所述承接板與所述限位板貼合在一起，所述第一斜板、所述第二斜板和所述限位凸部限定所述容置空間。

7、更進一步地，所述第一電池組包括第一本體部和第一彎折部，所述第一彎折部設置在所述第一本體部靠近所述第二電池組的邊緣，所述第二電池組包括第二本體部和第二彎折部，所述第二彎折部設置在所述第二本體部靠近所述第一電池組的邊緣，所述第一彎折部至少部分地嵌合入所述第二彎折部中形成所述重合區域，所述連接座罩設在所述第二彎折部遠離所述第一彎折部的一側。

8、更進一步地，所述第一彎折部包括依次連接在一起的第一凸部、第一連接板和第二凸部；

9、所述第二彎折部包括依次連接在一起的第三凸部、第二連接板和第四凸部；

10、所述第一凸部與所述第四凸部對應貼合設置，所述第一連接板和所述第二連接板對應貼合設置，所述第二凸部與所述第三凸部對應貼合設置。

11、更進一步地，所述第一連接板與所述第一本體部設置在同一水平面上；

12、在所述建筑光伏一體化組件的厚度方向上，所述第二本體部相對于所述第一本體部設置在更靠近所述連接座的位置；

13、在所述建筑光伏一體化組件的厚度方向上，所述第二連接板相對于所述第二本體部設置在更靠近所述連接座的位置。

14、更進一步地，所述第一凸部包括依次連接的第一側板、頂板和第二側板，所述第一側板連接所述第一本體部，所述第二側板連接所述第一連接板；

15、所述第四凸部包括第一子板和第二子板，所述第一子板連接所述第二連接板，所述第二子板連接在所述第一子板遠離所述第二連接板的一端；

16、所述第一子板貼合在所述第二側板靠近所述連接座的一側，所述第二子板貼合在所述頂板靠近所述連接座的一側，所述第一側板與所述連接座貼合在一起。

17、更進一步地，所述第三凸部包覆在所述第二凸部靠近所述連接座的一側。

18、更進一步地，所述連接件穿設在所述第一側板與所述連接座上。

19、本申請實施方式還提供一種光伏系統，所述光伏系統包括上述任意一項實施方式所述的建筑光伏一體化組件。

20、在本申請實施方式的建筑光伏一體化組件和光伏系統中，建筑光伏一體化組件包括第一電池組、第二電池組、連接座、連接件和扣蓋，第一電池組和第二電池組至少部分地重疊在一起，連接座至少部分地貼合設置在第一電池組和第二電池組之間的重合區域，連接件穿設在連接座和重合區域以固定連接連接座與重合區域，扣蓋罩設在連接座和重合區域并遮蔽連接件，連接座形成有限位凸部，扣蓋形成有卡扣部，卡扣部卡入限位凸部以使得扣蓋和連接座可拆卸地連接在一起。如此，在第一電池組和第二電池組之間增加連接座并通過連接件實現固定連接，保證第一電池組和第二電池組的連接穩定性。同時，扣蓋罩設在連接座上以遮蔽保護連接件，避免出現連接孔漏水的問題，增加了建筑光伏一體化組件的安裝容錯度，提高安裝效率。另外，扣蓋可拆卸地連接在連接座上，這樣，在處理漏水或者需要更換相關部件的情況下，可將扣蓋拆卸下來重復利用。

技術特征：

1.一種建筑光伏一體化組件，其特征在于，包括：

2.如權利要求1所述的建筑光伏一體化組件，其特征在于，在所述扣蓋與所述連接座之間形成有容置空間，所述容置空間用于容置所述連接件。

3.如權利要求2所述的建筑光伏一體化組件，其特征在于，所述連接座包括承接板和第一斜板，兩個所述第一斜板連接在所述承接板的兩側，所述限位凸部形成在所述第一斜板上；

4.如權利要求1所述的建筑光伏一體化組件，其特征在于，所述第一電池組包括第一本體部和第一彎折部，所述第一彎折部設置在所述第一本體部靠近所述第二電池組的邊緣，所述第二電池組包括第二本體部和第二彎折部，所述第二彎折部設置在所述第二本體部靠近所述第一電池組的邊緣，所述第一彎折部至少部分地嵌合入所述第二彎折部中形成所述重合區域，所述連接座罩設在所述第二彎折部遠離所述第一彎折部的一側。

5.如權利要求4所述的建筑光伏一體化組件，其特征在于，所述第一彎折部包括依次連接在一起的第一凸部、第一連接板和第二凸部；

6.如權利要求5所述的建筑光伏一體化組件，其特征在于，所述第一連接板與所述第一本體部設置在同一水平面上；

7.如權利要求5所述的建筑光伏一體化組件，其特征在于，所述第一凸部包括依次連接的第一側板、頂板和第二側板，所述第一側板連接所述第一本體部，所述第二側板連接所述第一連接板；

8.如權利要求7所述的建筑光伏一體化組件，其特征在于，所述第三凸部包覆在所述第二凸部靠近所述連接座的一側。

9.如權利要求7所述的建筑光伏一體化組件，其特征在于，所述連接件穿設在所述第一側板與所述連接座上。

10.一種光伏系統，其特征在于，包括如權利要求1-9任一項所述的建筑光伏一體化組件。

技術總結
本申請適用于太陽能電池技術領域，提供了一種建筑光伏一體化組件和光伏系統。建筑光伏一體化組件包括第一電池組、第二電池組、連接座、連接件和扣蓋。在第一電池組和第二電池組之間增加連接座并通過連接件實現固定連接，保證第一電池組和第二電池組的連接穩定性。同時，扣蓋罩設在連接座上以遮蔽保護連接件，避免出現連接孔漏水的問題，增加了建筑光伏一體化組件的安裝容錯度，提高安裝效率。

技術研發人員：林春,陳剛
受保護的技術使用者：珠海富山愛旭太陽能科技有限公司
技術研發日：20240719
技術公布日：2025/4/28
