本發明涉及高壓控制柜，具體為一種具有保護系統的集成高壓控制柜。

背景技術：

1、集成高壓控制柜是一種用于電力系統中高壓設備集中控制、保護和監測的電氣設備。它在工業、能源、建筑等領域廣泛應用，核心作用包括：電力分配與控制電能傳輸：將電網輸入的高壓電能分配給各用電回路，設備啟停：遠程或手動控制高壓開關設備的通斷，負載管理：根據需求調節負載分配，避免過載。

2、集成高壓控制柜內安裝有較多的元器件，元器件工作過程中會產生熱量，可采用散熱風扇將外界的空氣輸送控制柜內帶走熱量進行散熱，但多個高功率元器件，如斷路器、接觸器、變頻器、變壓器等同時運行時，發熱量呈疊加效應，遠超散熱風扇設計能力，當元器件密集布局導致局部熱點形成，熱量擴散路徑受阻遇，熱量無法及時散發，可能導致控制柜內部安裝的元器件長期處于高溫環境，使得絕緣材料老化、金屬觸點氧化，引發接觸不良、短路或燒毀的事故發生。

技術實現思路

1、本發明提供了一種具有保護系統的集成高壓控制柜，具備第二散熱鰭片進行往復擺動，可引導氣流更均勻地通過散熱板表面，在高溫時擴大散熱面積以加速熱交換，提高柜體內部溫度冷卻效果，對元器件起到保護作用，可避免元器件長期處于高溫環境運行的有益效果，解決了上述背景技術中所提到熱量無法及時散發，可能導致控制柜內部安裝的元器件長期處于高溫環境，使得絕緣材料老化、金屬觸點氧化，引發接觸不良、短路或燒毀的事故發生的問題。

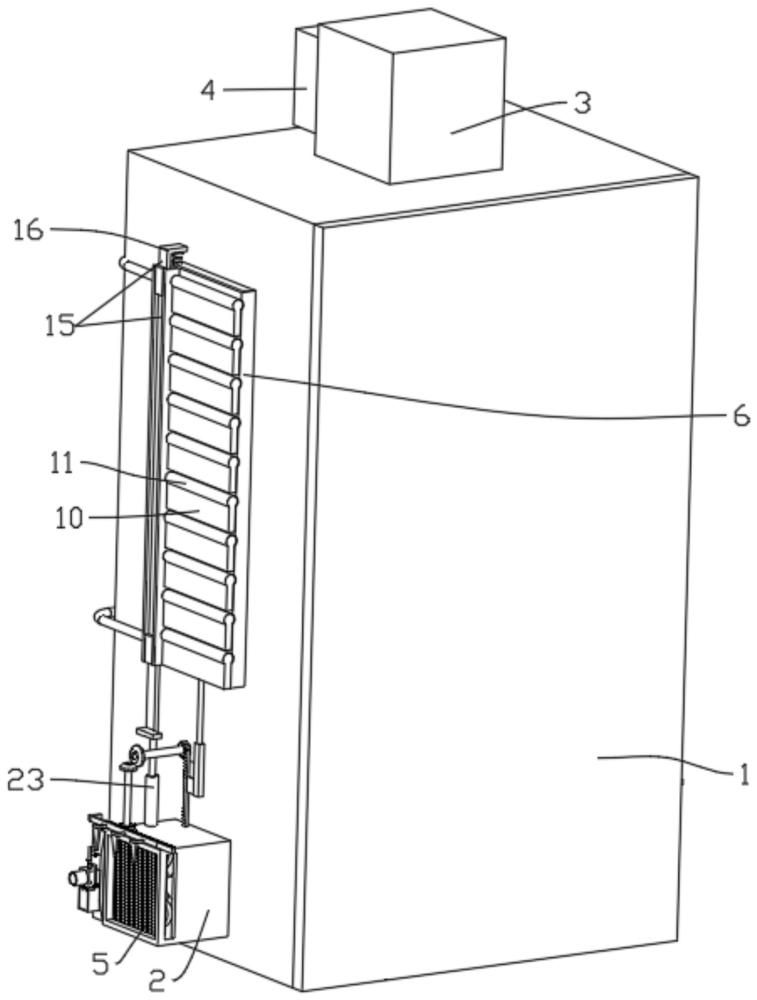

2、本發明提供如下技術方案：一種具有保護系統的集成高壓控制柜，包括柜體，所述柜體的下方兩側均固定有進風口，所述進風口上安裝有進風組件，且所述進風口上滑動連接有空氣過濾板，所述柜體的頂部固定有出風口，所述出風口上安裝有排氣扇，所述柜體的兩側均卡合安裝有散熱板，所述散熱板位于所述柜體的內側設置有若干個第一散熱鰭片。

3、所述散熱板的表面上開設有若干個弧形槽口，若干個所述弧形槽口內均設置有第一轉動桿，所述第一轉動桿轉動連接在所述散熱板上，且所述第一轉動桿上固定有第二散熱鰭片，所述散熱板內側設置有注水空腔，所述散熱板上連接有水循環組件。

4、作為本發明所述具有保護系統的集成高壓控制柜的一種可選方案，其中：所述第一轉動桿的端部固定有第一齒輪，所述第一齒輪上嚙合連接有第一齒條，所述第一齒條通過第一彈簧與所述散熱板彈性連接，所述柜體上方安裝有溫度傳感器，所述進風口上固定有電動推桿，所述電動推桿的活塞桿抵在所述第一齒條的下端上。

5、作為本發明所述具有保護系統的集成高壓控制柜的一種可選方案，其中：所述進風組件包括支撐架，所述支撐架固定在所述進風口內，且所述支撐架上轉動連接有第一轉軸，且所述第一轉軸上安裝有風葉，所述支撐架上固定有伺服電機，所述伺服電機的電機軸與所述第一轉軸固定連接。

6、作為本發明所述具有保護系統的集成高壓控制柜的一種可選方案，其中：所述水循環組件包括水箱，所述水箱固定在所述柜體上，且所述水箱上安裝有水泵，所述水泵的出水口上安裝有第一水管，所述第一水管連接在所述散熱板下方進水口上，所述散熱板的上方出水口與所述水箱之間連接有第二水管，所述水箱上設置有若干個第三散熱鰭片。

7、作為本發明所述具有保護系統的集成高壓控制柜的一種可選方案，其中：所述注水空腔內設置有浮動塊，所述浮動塊下端固定有第二滑動桿，所述第二滑動桿的一側固定有第二齒條，所述第二齒條上嚙合連接有第二齒輪，所述柜體上轉動連接有第三轉軸，所述第三轉軸上固定有第一斜齒輪，所述第二齒輪固定在所述第三轉軸上。

8、作為本發明所述具有保護系統的集成高壓控制柜的一種可選方案，其中：所述空氣過濾板的一端固定連接有第三齒條，所述進風口上轉動連接有第二轉動桿，所述第二轉動桿上固定有第三齒輪，所述第三齒輪與所述第三齒條相互嚙合，所述第二轉動桿的上端固定有第二斜齒輪，所述第二斜齒輪與所述第一斜齒輪相互嚙合。

9、作為本發明所述具有保護系統的集成高壓控制柜的一種可選方案，其中：所述進風口的一側設置有密封罩，所述密封罩的一側連接有吸塵罩，所述吸塵罩內設置有過濾片，所述過濾片上貼合有毛刷清潔塊，所述毛刷清潔塊上固定有滑動支架，所述吸塵罩上滑動連接有l抵觸支架，所述l抵觸支架通過第六彈簧與所述滑動支架彈性連接，所述l抵觸支架與所述吸塵罩之間連接有第三彈簧，所述第三齒條上設置有若干個三角抵觸塊。

10、作為本發明所述具有保護系統的集成高壓控制柜的一種可選方案，其中：所述密封罩內滑動連接有第一滑動桿，所述第一滑動桿的一端固定有第一拍打板，所述第一滑動桿與所述密封罩之間連接有第二彈簧，所述密封罩上滑動連接有抵觸塊，所述抵觸塊與所述密封罩之間連接有第五彈簧，所述第一拍打板上端固定有若干個第一凸塊，所述過濾片的一側設有第二拍打板，所述第二拍打板與所述第一拍打板之間連接有連接桿，所述第二拍打板的表面上固定有若干個抵觸柱，所述毛刷清潔塊的一側固定有第二凸塊。

11、作為本發明所述具有保護系統的集成高壓控制柜的一種可選方案，其中：所述吸塵罩的下方設置有收集盒，所述收集盒內設置有梳齒塊，所述梳齒塊上固定有u型抵觸架，所述u型抵觸架通過第四彈簧與所述收集盒彈性連接。

12、作為本發明所述具有保護系統的集成高壓控制柜的一種可選方案，其中：所述l抵觸支架的一側固定有l形連接片，所述l形連接片上固定有單向轉動塊，所述單向轉動塊上轉動連接有第二轉軸，所述第二轉軸上固定有抵觸條，所述第二轉軸與所述單向轉動塊之間連接有扭簧。

13、本發明具備以下有益效果：1、該具有保護系統的集成高壓控制柜中，柜體通過溫度傳感器可對柜體內部的溫度進行監測，通過進風口內設置的進風組件與出風口上的排氣扇相互配合，促使空氣在柜體內流動從而將部分熱量帶離柜體，同時散熱板上的第一散熱鰭片可對其余部分熱量進行吸附傳遞到柜體的外側散發，可實現對柜體進行散熱降溫的目的。

14、當柜體內部溫度超過一定溫度閾值時，通過水循環組件將冷卻液注入到注水空腔內，使得散熱板上吸附的熱量迅速傳導到冷卻液中,快速降低散熱板和第一散熱鰭片的溫度，冷卻液在注水空腔內循環流動，可將熱量帶離散熱板降低柜體的內部溫度，通過電動推桿活塞桿可往復推動第一齒條在散熱板上往復運動，使得第一轉動桿帶動第二散熱鰭片進行往復擺動，可引導氣流更均勻地通過散熱板表面，在高溫時擴大散熱面積以加速熱交換，其次擺動過程中產生的輕微震動可抖落附著在第二散熱鰭片表面的灰塵，避免因積塵導致的散熱效率下降，從而提高柜體內部溫度冷卻效果，對元器件起到保護作用，可避免元器件長期處于高溫環境運行。

15、2、該具有保護系統的集成高壓控制柜中，設置的浮動塊受到注水空腔內的冷卻液影響帶動第二滑動桿以及第二齒條同步豎直移動，從而帶動第二齒輪以及第一斜齒輪同步轉動與第三齒條進行聯動，在柜體內部處于高溫時，可實現空氣過濾板在進風口內滑動的目的，增加進風口的進風量，進一步提高散熱效果。

16、3、該具有保護系統的集成高壓控制柜中，吸塵罩與吸塵設備連接，可將負壓空氣輸送到密封罩內，可對空氣過濾板上過濾的雜質進行吸附清除，減少空氣過濾板的堵塞，提高空進風效果，吸塵罩上設置的過濾片可對體積較大的雜質進行過濾，盡量避免吸塵設備受到雜質堵塞的影響，第三齒條移動時可實現帶動三角抵觸塊與抵觸塊發生抵觸的目的，促使抵觸塊下移與第一拍打板上的若干個第一凸塊發生間歇抵觸，使得第一拍打板對空氣過濾板進行反復拍打，提高空氣過濾板上的灰塵分離效果，第二拍打板通過連接桿與第一拍打板進行聯動，促使第二拍打板能夠對過濾片進行反復拍打，減少雜質造成堵塞的影響，毛刷清潔塊豎直移動時第二凸塊可與第二拍打板上的若干個抵觸柱發生間歇抵觸，滑動支架在l抵觸支架水平往復移動，促使毛刷清潔塊在過濾片的表面上水平往復移動，減少清潔死角，提高清潔效果。

17、設置的收集盒可對清除的雜質進行收集，設置的梳齒塊可在收集盒中對毛刷清潔塊進行雜質清理，減少毛刷清潔塊內附著的雜質，第三齒條水平移動時，可實現若干個三角抵觸塊與l抵觸支架進行間歇抵觸的目的，促使毛刷清潔塊下移對過濾片上的雜質進行清除，同時l抵觸支架上的l形連接片與u型抵觸架進行聯動，促使梳齒塊從收集盒的進料口移開，雜質落入到收集盒內，同時毛刷清潔塊也能夠伸入到收集盒內，毛刷清潔塊復位時可由梳齒塊對其進行雜質的清理。
