本技術涉及封閉母線支撐固定，具體為一種封閉母線支撐固定裝置。

背景技術：

1、斷路器與母線之間采用軟連接，軟連接為繞母線軸線均勻的銅軟連接，其具有連接固定母線的作用。在斷路器大修時，需斷開斷路器與母線之間的軟連接，斷開后由于母線缺少固定支撐，存在墜落的風險，因此在檢修時通常會在斷路器外殼底部安裝支撐架，通過在支撐架上進一步安裝輔助支架，以輔助支架對母線進行支撐；但這種支撐方式存在以下缺陷：

2、1、支架橫貫于斷路器和母線之間，每次檢修前后均需要安裝和拆卸支架以及支架上的輔助支架，整個過程較為繁瑣；

3、2、母線底端與斷路器外殼底部之間存在一定間隙，通過調節輔助支架上的活動片，使得活動片移動至母線底端以后進行活動片固定，整個調試過程不僅施工復雜而且效率低。

4、因此，現亟需一種封閉母線支撐固定裝置以解決上述問題。

技術實現思路

1、本實用新型的目的在于克服上述不足，提供一種封閉母線支撐固定裝置，以解決背景技術中提出的問題。

2、本實用新型為解決上述技術問題，所采用的技術方案是：一種封閉母線支撐固定裝置，包括螺栓連接在斷路器外殼上的支撐板、固定連接在支撐板活動端的安裝桿、轉動連接在安裝桿上的支撐桿和固定連接在支撐桿活動端的連接板；所述連接板為弧形板，且連接板的內徑與母線的外徑相等，所述連接板上設置有與母線端部螺紋孔連通的適配孔。

3、優選地，所述支撐桿與連接板之間固定連接有弧形的頂板，所述頂板的軸線垂直于連接板布置，且在頂板的外端與母線活動端接觸時，所述連接板與母線貼合。

4、優選地，所述頂板上安裝有位移傳感器，所述位移傳感器位于連接板的外側，所述位移傳感器與安裝桿平行布置且檢測端遠離支撐板的固定端。

5、優選地，所述安裝桿上還轉動布置有斜撐桿，所述斜撐桿的活動端連接在連接板的內側壁上，所述斜撐桿相對支撐桿傾斜布置。

6、優選地，所述安裝桿的活動端固定連接有定向板，所述支撐桿的轉動端上設置有與安裝桿轉動配合的軸套，所述軸套上同軸固定連接有適配環。

7、優選地，所述定向板的兩側均設置有通孔，所述適配環靠近支撐桿的一側設置有螺紋孔。

8、優選地，所述支撐板與斷路器外殼之間通過兩個螺栓連接。

9、本實用新型有如下有益效果：

10、1．本實用新型結構簡單，安裝方便，且后續的操作簡單；

11、2．本實用新型能夠避免檢修時和檢修后進行的支撐裝置的安裝和拆卸，能夠通過轉動調整支撐裝置的位置，在軟連接安裝時，將支撐裝置轉動到母線的一側進行螺栓固定，避免頻繁的拆裝；

12、3．本實用新型不僅能夠?qū)δ妇€的底部進行支撐，而且支撐裝置通過多個螺栓連接母線，能夠防止母線發生偏移，對母線支撐的穩定性更強；

13、4．本實用新型可以監測母線是否存在位移；

14、5．本實用新型可重復使用，應對斷路器大修等緊急情況。

技術特征：

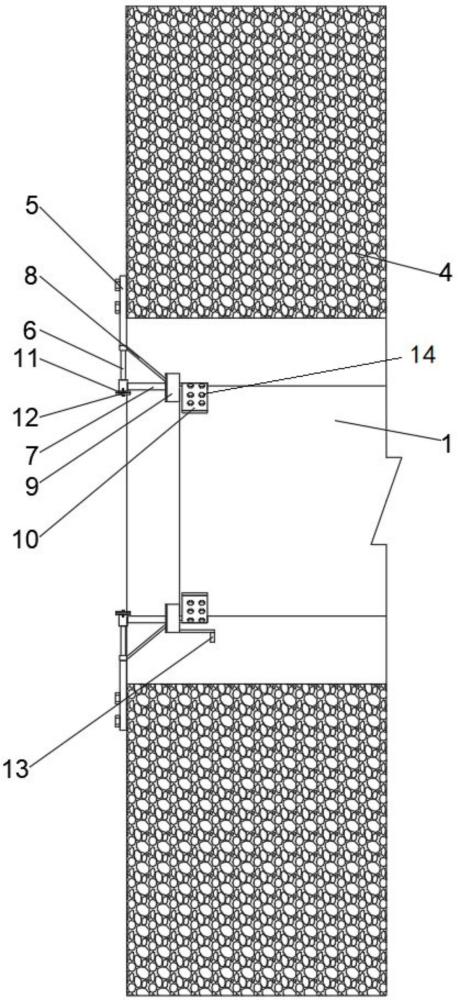

1.一種封閉母線支撐固定裝置，其特征在于，包括螺栓連接在斷路器外殼（4）上的支撐板（5）、固定連接在支撐板（5）活動端的安裝桿（6）、轉動連接在安裝桿（6）上的支撐桿（7）和固定連接在支撐桿（7）活動端的連接板（10）；所述連接板（10）為弧形板，且連接板（10）的內徑與母線（1）的外徑相等，所述連接板（10）上設置有與母線（1）端部螺紋孔連通的適配孔（14）。

2.根據權利要求1所述的一種封閉母線支撐固定裝置，其特征在于，所述支撐桿（7）與連接板（10）之間固定連接有弧形的頂板（9），所述頂板（9）的軸線垂直于連接板（10）布置，且在頂板（9）的外端與母線（1）活動端接觸時，所述連接板（10）與母線（1）貼合。

3.根據權利要求2所述的一種封閉母線支撐固定裝置，其特征在于，所述頂板（9）上安裝有位移傳感器（13），所述位移傳感器（13）位于連接板（10）的外側，所述位移傳感器（13）與所述安裝桿（6）平行布置且檢測端遠離支撐板（5）的固定端。

4.根據權利要求1所述的一種封閉母線支撐固定裝置，其特征在于，所述安裝桿（6）上還轉動布置有斜撐桿（8），所述斜撐桿（8）的活動端連接在連接板（10）的內側壁上，所述斜撐桿（8）相對支撐桿（7）傾斜布置。

5.根據權利要求4所述的一種封閉母線支撐固定裝置，其特征在于，所述安裝桿（6）的活動端固定連接有定向板（12），所述支撐桿（7）的轉動端上設置有與安裝桿（6）轉動配合的軸套（15），所述軸套（15）上同軸固定連接有適配環（11）。

6.根據權利要求5所述的一種封閉母線支撐固定裝置，其特征在于，所述定向板（12）的兩側均設置有通孔，所述適配環（11）靠近支撐桿（7）的一側設置有螺紋孔。

7.根據權利要求1所述的一種封閉母線支撐固定裝置，其特征在于，所述支撐板（5）與斷路器外殼（4）之間通過兩個螺栓連接。

技術總結
本技術提供一種封閉母線支撐固定裝置，包括螺栓連接在斷路器外殼上的支撐板、固定連接在支撐板活動端的安裝桿、轉動連接在安裝桿上的支撐桿和固定連接在支撐桿活動端的連接板；所述連接板為弧形板，且連接板的內徑與母線的外徑相等，所述連接板上設置有與母線端部螺紋孔連通的適配孔。本技術具有固定母線、監測母線是否位移、提升支撐裝置安裝效率、穩定性的效果。

技術研發人員：劉喆,李俊紅
受保護的技術使用者：中國長江電力股份有限公司
技術研發日：20240718
技術公布日：2025/4/28
