本發明涉及一種海底電纜維修方法，屬于海底電纜維修。

背景技術：

1、在海上風電項目中，海纜作為海上風電場對外輸電的血管，其輸電穩定性及可靠性對風機發電穩定性至關重要。隨著海上風電項目的快速發展，海底電纜的應用規模日益擴大，隨著海纜敷設量的增加，其維修工作也在日益增加，維修響應速度已成為影響海纜使用穩定性的重要因素。現有的海纜維系方法普遍維修效率不足、適應性較低，受施工環境影響較大。

技術實現思路

1、為了解決上述背景技術中的問題，本發明提供一種海底電纜維修方法。

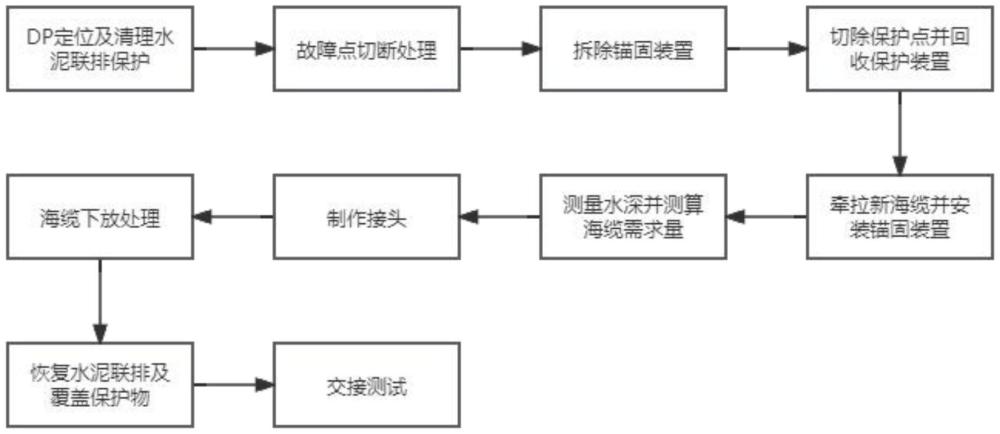

2、實現本發明目的的技術方案是：一種海底電纜維修方法，包括以下步驟：

3、s1：將dp定位船自航至敷設位置，清理海纜覆蓋水泥聯排保護；

4、s2：在故障點對電纜進行切斷處理，對海纜進行捆扎并將海纜端打撈至敷纜船；

5、s3：拆除海纜錨固裝置，將海纜牽拉至風機上；

6、s4：對海纜保護點進行切除，并在風機內外對海纜保護點的保護裝置進行回收，回收過程中在風機上預留牽拉鋼絲；

7、s5：將牽拉鋼絲連接新的海纜保護裝置及海纜，將海纜牽拉至風機設定的位置后，安裝錨固裝置；

8、s6：測量水深，海纜接頭制作所需要的長度，截斷海纜；

9、s7：制作接頭；

10、s8：對海纜進行下放處理；

11、s9：對海纜進行水泥聯排恢復及覆蓋保護處理；

12、s10：進行交接測試。

13、本技術所采用的海底電纜維修方法采用自航帶dp定位作用的作業船，由潛水人員與接頭制作人員配合進行維修，維修過程中可采用交通船作為輔助，在維修工藝上采用牽拉定位的方式進行海纜鏈接，維修流程中只需要潛水人員與接頭制作工序的技術人員進行配合，相比將海纜整體打撈上岸后進行維修的方式，其操作流程短，具有安全、高效、適應性強、均攤維修價格低的特點，在降低人員配置數量和配置水平的基礎上提升了維修效率，可有效縮短海纜故障時間，提升輸電穩定性。

14、所述步驟s1中清理海纜覆蓋水泥聯排保護的方法為：潛水員下潛至敷設位置，將該區域海底電纜上覆蓋的淤泥去除直至暴露出電纜的破損位置，再對破損處進行進一步清理，直至移除破損位置電纜上覆蓋的雜物。

15、該步驟是后續操作的基礎工作，其有利于對故障位置進行有效定位，可有效避免操作過程中由于不清楚具體情況而造成二次損傷，相比于大規模挖掘或使用強力設備，其對海洋環境影響更小。

16、所述步驟s4中對故障點進行切斷處理的具體方法為：潛水員在故障點位置切斷海底電纜，然后將海纜端困扎在船用吊機上，再用吊機將海纜打撈至敷纜船上；在進行切斷處理后，對風機端的電纜進行防水處理。

17、上述操作過程中由潛水員對故障點進行精確切割后由吊機將切割后的海纜安全地轉移到敷纜船上，去確保了后續工作的針對性和有效性，避免了盲目操作及海纜轉移過程中的損壞風險，相比現有方案其穩定性更強，后續維護成本更低。

18、對海纜保護點進行切除的過程中，由潛水員下潛至海纜保護裝置對應位置后完成切除，然后由風機內人員與潛水員分別將完成切割的保護接頭接入吊機，利用吊機將完成分割的零件牽拉至指定位置后進行轉移；潛水員在將完成切割的保護接頭接入吊機后，將從風機內伸出的牽拉鋼絲固定在風機的海纜伸出位置，并進行初步固定，防止其出現脫落以備下一步牽引設置。

19、上述操作過程中潛水員和風機內人員協作作業，減少了單人作業的風險，同時吊機的應用降低了重物搬運過程中的安全隱患，其初步固定方式中采用鋼絲進行牽拉，這一操作可有效防止脫落，進一步提升了操作的穩定性；且潛水員和風機內操作人員的協同作業有效簡化了工序，提升了作業效率，使得整體操作過程轉移更加流暢，在有效縮短施工時間的同時可減少等待或重復操作造成的工時浪費。

20、所述步驟s5中，牽拉鋼絲連接新的海纜保護裝置及海纜的方法為：在敷纜船行駛至貼近風機位置，在敷纜船下設置臨時固定點，將具有防水功能的水下牽拉裝置放置在臨時固定點后，將水下牽拉裝置的牽拉鋼絲與新的海纜相連，由水下牽拉裝置對新的電纜進行牽拉并使新的電纜與風機相連。

21、該操作步驟中采用了水下牽拉裝置設定了新海纜的精確鋪設路徑，有效避免了傳統鋪設方式中可能出現的位置偏差，水下牽拉裝置的防水功能保障了設備在復雜海洋環境中的正常運作，提升了檢修過程的整體可靠性，其精確的牽拉路徑設計可有效提升鋪設路徑的可維護性，有助于后續工作的開展。

22、所述步驟s6中測量水深及確認海纜接頭所需長度的方法為：使用聲納或者深度儀獲取水深數據，根據海纜敷設水深和電纜鋪設路徑的實際情況計算所需海纜長度，設置其預留量為5～10％。

23、上述操作過程中采用聲納或深度儀進行數據采集，其數據獲取整體精度較高，可有效減少因估算不準確導致的誤差，從而有效提升項目整體的可靠性，設定的5～10％的誤差既預考慮到了施工過程中的不穩定因素，又避免了過度預留資源導致的浪費問題，在海洋環境下預留長度部分還可作為機械緩沖區域，確保了海纜在不同環境下的電氣性能和機械強度，在電纜的長期維護工作中有利于減少故障、提升這個系統維護的穩定性。

24、所述步驟s7中制作接頭的方法為：將待連接的兩端海纜引入到專門的接頭制作平臺，在干燥清潔的環境下依次進行剝線、清潔、絕緣處理、材料填充、密封及機械強度測定，然后測試其電氣性能。

25、上述操作過程在干燥清潔的環境中進行，可有效避免水分和雜質進入電纜內部，保證了接頭的質量和長期穩定性，避免因外部污染導致的腐蝕和電氣故障；其良好的接頭制作環境可提升操作過程的安全性，減少工作人員因失誤接觸高壓電纜的風險；接頭制作工序與電氣性能測試工序銜接性好，有效簡化了操作流程，減少了不同工序之間的轉換時間，有利于提升整體效率。

26、所述步驟s9中進行水泥聯排恢復及覆蓋保護處理的具體方法為：確認海纜固定位置，對固定位置的淤泥就雜物進行清理，將水泥聯排固定在對應位置，然后將海纜緊密貼合水泥聯排進行固定，最后在海纜表面設置保護層；所述保護層為混凝土或其他覆蓋材料，所述保護層在海纜表面均勻設置。

27、上述操作過程中通過對固定位置的確認和清理可對海纜安裝位置進行有效確認，避免因位置偏差導致的后續穩定；其水泥聯排與海纜之間的貼合固定可為海纜提供有效支撐，降低了海纜在洋流中出現移動的風險；其表面覆蓋的混凝土為電纜提供有效的物理屏障，可有效移除環境因素對海纜的影響，提高整體壽命及可維護性。

28、所述步驟s10中交接測試的方法為：在完成敷設并進行保護措施恢復后依次進行初步功能性測試、異常問題校正、系統級測試與測試數據交接。

29、所述初步功能性測試至少包括絕緣電阻測試、直流耐壓測試，所述系統級測試至少包括交流耐壓測試、沖擊試驗及信號傳輸測試，所述測試數據中至少包括測試日期、測試設備、測試數據及結論。

30、上述操作過程中采用分階段測試的方法全面驗證海纜系統的電氣性能和機械強度，在發現潛在問題或異常時可有效進行校正，避免了這些問題在運行過程中導致更嚴重的后果，有利于提升系統的整體安全性和穩定性，去完整的詳細的數據記錄便于簡化維修流程。

31、采用了上述技術方案，本發明具有以下的有益效果：

32、(1)申請所采用的海底電纜維修方法采用自航帶dp定位作用的作業船，由潛水人員與接頭制作人員配合進行維修，維修過程中可采用交通船作為輔助，在維修工藝上采用牽拉定位的方式進行海纜鏈接，維修流程中只需要潛水人員與接頭制作工序的技術人員進行配合，相比將海纜整體打撈上岸后進行維修的方式，其操作流程短，具有安全、高效、適應性強、均攤維修價格低的特點，在降低人員配置數量和配置水平的基礎上提升了維修效率，可有效縮短海纜故障時間，提升輸電穩定性。

33、(2)本技術采用定點潛水的方式對故障位置進行準確定位，有效避免操作過程中由于不清楚具體情況而造成二次損傷，相比于大規模挖掘或使用強力設備，其對海洋環境影響更小。

34、(3)本技術異常故障點的方式為由潛水員對故障點進行精確切割后由吊機將切割后的海纜安全地轉移到敷纜船上，去確保了后續工作的針對性和有效性，避免了盲目操作及海纜轉移過程中的損壞風險，相比現有方案其穩定性更強，后續維護成本更低。

35、(4)本技術在移除斷纜的過程中由潛水員和風機內人員協作作業，減少了單人作業的風險，同時吊機的應用降低了重物搬運過程中的安全隱患，其初步固定方式中采用鋼絲進行牽拉，這一操作可有效防止脫落，進一步提升了操作的穩定性；且潛水員和風機內操作人員的協同作業有效簡化了工序，提升了作業效率，使得整體操作過程轉移更加流暢，在有效縮短施工時間的同時可減少等待或重復操作造成的工時浪費。

36、(5)本技術采用了水下牽拉裝置設定了新海纜的精確鋪設路徑，有效避免了傳統鋪設方式中可能出現的位置偏差，水下牽拉裝置的防水功能保障了設備在復雜海洋環境中的正常運作，提升了檢修過程的整體可靠性，其精確的牽拉路徑設計可有效提升鋪設路徑的可維護性，有助于后續工作的開展。

37、(6)本技術采用聲納或深度儀進行數據采集，其數據獲取整體精度較高，可有效減少因估算不準確導致的誤差，從而有效提升項目整體的可靠性，設定的5～10％的誤差既預考慮到了施工過程中的不穩定因素，又避免了過度預留資源導致的浪費問題，在海洋環境下預留長度部分還可作為機械緩沖區域，確保了海纜在不同環境下的電氣性能和機械強度，在電纜的長期維護工作中有利于減少故障、提升這個系統維護的穩定性。

38、(7)本技術的接頭制作流程在干燥清潔的環境中進行，可有效避免水分和雜質進入電纜內部，保證了接頭的質量和長期穩定性，避免因外部污染導致的腐蝕和電氣故障；其良好的接頭制作環境可提升操作過程的安全性，減少工作人員因失誤接觸高壓電纜的風險；接頭制作工序與電氣性能測試工序銜接性好，有效簡化了操作流程，減少了不同工序之間的轉換時間，有利于提升整體效率。

39、(8)本技術通過潛水的方式對固定位置的確認和清理，利用水泥聯排與海纜之間的貼合固定可為海纜提供有效支撐，降低了海纜在洋流中出現移動的風險；其表面覆蓋的混凝土為電纜提供有效的物理屏障，可有效移除環境因素對海纜的影響，提高整體壽命及可維護性。

40、(9)本技術采用分階段測試的方法全面驗證海纜系統的電氣性能和機械強度，在發現潛在問題或異常時可有效進行校正，避免了這些問題在運行過程中導致更嚴重的后果，有利于提升系統的整體安全性和穩定性，去完整的詳細的數據記錄便于簡化維修流程。
