本發明屬于新能源發電領域，特別涉及一種風機變流器黑啟動控制方法、系統、設備及介質。

背景技術：

1、傳統電網黑啟動技術將水電、燃?xì)獍l(fā)電作為內部黑啟動電源，但在、水電資源匱乏的受端電網，抽水蓄能和燃?xì)鈾C(jī)組稀缺，少量的抽水蓄能機組頻繁參與調峰調頻，同時由于負荷快速增長，無黑啟動電源的電網供電分區持續增加，少量的黑啟動電源和固化的分區恢復方案，嚴重制約了大停電后的電網黑啟動能力和恢復速度。隨著新型電力系統的構建，基于“電壓源控制模式”的構網型新能源技術得到快速發展，構網型新能源機組如風電機組可獨立組網運行，能實現對電網的主動支撐和自主運行，是潛在的電網黑啟動電源。采用構網型新能源機組構建新型電力系統已成為行業共識，在新能源裝機比例高的區域電網，發揮構網型新能源機組的黑啟動支撐能力，研究采用構網型新能源機組作為電網嚴重故障后的黑啟動電源，不僅能為電網黑啟動提供全新的解決方案，更能通過多分區并行黑啟動，大幅提高大停電后的網架和負荷恢復速度，對縮短故障停電時間，保障我國能源安全和社會穩定具有重要意義。

2、現有技術中，采用電壓源控制方式即構網控制方式進行黑啟動是主流的方式，但該方式在實際工程實現中難度較大，主要原因在于：對于風電場來說，風機分布具有一定的離散型，線路參數和系統參數也是離散的，如果多個風機均采用“電壓源控制模式”進行啟動，相互之間會產生控制上的影響，協調控制難度較大，如果控制參數不合適，在啟動的過程會對電網造成一定的沖擊，影響黑啟動的成功率，因此現階段需要一種高可靠、成功率更高的風機變流器黑啟動方法。

技術實現思路

1、本發明的目的，在于提供一種風機變流器黑啟動控制方法、系統、設備及介質，能夠提高風機變流器黑啟動成功率。

2、為了達成上述目的，本發明的解決方案是：

3、一種風機變流器黑啟動控制方法，所述風機變流器包括電機側變流器和電網側變流器，其中，所述電機側變流器交流端連接風力發電機，其直流端與所述電網側變流器直流端連接，所述電網側變流器交流端通過交流開關連接交流電網；所述方法包括，

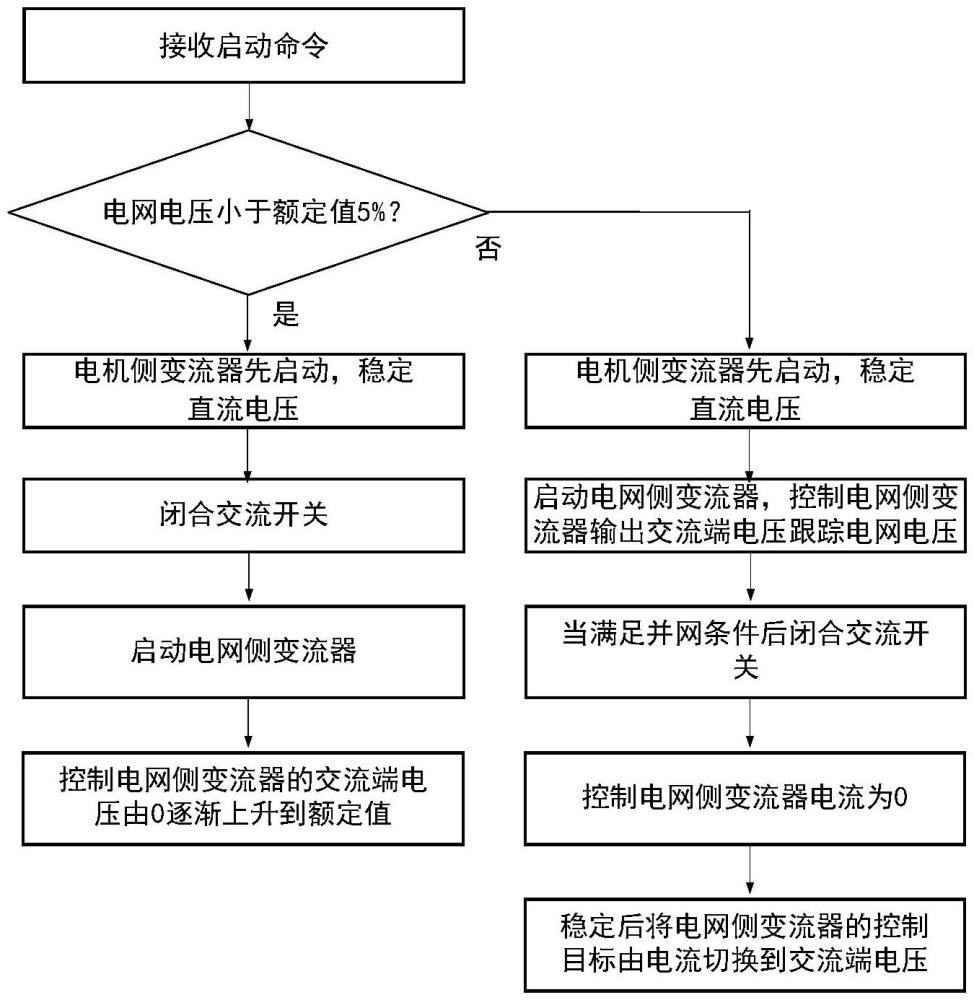

4、獲取電網電壓，若電網電壓低于啟動閾值，采用電壓啟動模式，否則，采用電流啟動模式；

5、其中，電壓啟動模式包括，

6、先啟動電機側變流器，然后閉合交流開關，再啟動電網側變流器；其中，所述電機側變流器的控制目標是電機側變流器直流端電壓穩定在直流端額定值，所述電網側變流器的控制目標是電網側變流器交流端電壓由0逐漸上升到交流端額定值；

7、其中，電流啟動模式包括，

8、先啟動電機側變流器，然后啟動電網側變流器；其中，所述電機側變流器的控制目標是電機側變流器直流端電壓穩定在直流端額定值，所述電網側變流器的控制目標是使輸出的電網側變流器交流端電壓跟蹤電網電壓；

9、滿足并網條件時，閉合交流開關，所述電網側變流器的控制目標是電網側變流器交流端的電流為0；所述電網側變流器交流端的電流為0時，所述電網側變流器的控制目標是使輸出的電網側變流器交流端電壓跟蹤電網電壓。

10、其中，電壓啟動模式還包括，

11、電網側變流器啟動完成后，采用虛擬同步發電機控制所述電網側變流器。

12、其中，電壓啟動模式還包括，

13、在電壓啟動過程中，實時獲取電網電壓，當所述電網電壓高于啟動閾值，則采用電流啟動模式。

14、其中，所述電壓啟動模式中，啟動電網側變流器，在交流端電壓由0逐漸上升到交流端額定值的過程中，實時獲取電網側變流器電流，當所述電網側變流器電流高于電流額定值，則退出電壓啟動過程。

15、其中，電流啟動模式還包括，

16、實時獲取電網電壓；當所述電網電壓低于電壓閾值，則退出電流啟動流程；當所述電網電壓低于啟動閾值，則采用電壓啟動模式。

17、其中，電流啟動模式中，滿足并網條件，包括，

18、電網側變流器的交流端電壓和電網電壓的壓差小于啟動閾值，且電網側變流器的交流端電壓和電網電壓的相位差小于相位閾值。

19、其中，電流啟動模式中，將電網側變流器的控制目標由電流切換到交流端電壓，還包括，

20、采用虛擬同步發電機控制所述電網側變流器的控制目標由電流切換到交流端電壓。

21、一種風機變流器黑啟動控制系統，所述風機變流器包括電機側變流器和電網側變流器，其中，所述電機側變流器交流端連接風力發電機，其直流端與所述電網側變流器直流端連接，所述電網側變流器交流端通過交流開關連接交流電網；所述系統包括，

22、電網電壓獲取模塊，被配置為獲取電網電壓；以及，

23、啟動模式控制模塊，被配置為比較所述電網電壓與啟動閾值，在電網電壓低于啟動閾值時采用電壓啟動模式，在電網電壓不低于啟動閾值時采用電流啟動模式；

24、其中，電壓啟動模式包括，

25、先啟動電機側變流器，然后閉合交流開關，再啟動電網側變流器；其中，所述電機側變流器的控制目標是電機側變流器直流端電壓穩定在直流端額定值，所述電網側變流器的控制目標是電網側變流器交流端電壓由0逐漸上升到交流端額定值；

26、其中，電流啟動模式包括，

27、先啟動電機側變流器，然后啟動電網側變流器；其中，所述電機側變流器的控制目標是電機側變流器直流端電壓穩定在直流端額定值，所述電網側變流器的控制目標是使輸出的電網側變流器交流端電壓跟蹤電網電壓；

28、滿足并網條件時，閉合交流開關，所述電網側變流器的控制目標是電網側變流器交流端的電流為0；所述電網側變流器交流端的電流為0時，所述電網側變流器的控制目標是使輸出的電網側變流器交流端電壓跟蹤電網電壓。

29、其中，電壓啟動模式還包括，

30、電網側變流器啟動完成后，采用虛擬同步發電機控制所述電網側變流器。

31、其中，電壓啟動模式還包括，

32、在電壓啟動過程中，實時獲取電網電壓，當所述電網電壓高于啟動閾值，則采用電流啟動模式。

33、其中，所述電壓啟動模式中，啟動電網側變流器，在交流端電壓由0逐漸上升到交流端額定值的過程中，實時獲取電網側變流器電流，當所述電網側變流器電流高于電流額定值，則退出電壓啟動過程。

34、其中，電流啟動模式還包括，

35、實時獲取電網電壓；當所述電網電壓低于電壓閾值，則退出電流啟動流程；當所述電網電壓低于啟動閾值，則采用電壓啟動模式。

36、其中，電流啟動模式中，滿足并網條件，包括，

37、電網側變流器的交流端電壓和電網電壓的壓差小于啟動閾值，且電網側變流器的交流端電壓和電網電壓的相位差小于相位閾值。

38、其中，電流啟動模式中，將電網側變流器的控制目標由電流切換到交流端電壓，還包括，

39、采用虛擬同步發電機控制所述電網側變流器的控制目標由電流切換到交流端電壓。

40、一種風機變流器黑啟動控制設備，包括存儲器、處理器，以及存儲在所述存儲器中并可在所述處理器上運行的計算機程序；所述處理器執行所述計算機程序時實現如前所述的風機變流器黑啟動控制方法的步驟。

41、一種計算機可讀存儲介質，所述計算機可讀存儲介質存儲有計算機程序；所述計算機程序被處理器執行時實現如前所述的風機變流器黑啟動控制方法的步驟。

42、采用上述方案后，本發明根據電網側電壓判斷進入電壓啟動模式或電流啟動模式，能夠自動識別出風機自身的啟動次序，如果是首臺啟動，即以電壓模式啟動，如果是之前有風機已經啟動，可以用電流模式啟動，避免啟動沖突；本發明提供的兩種啟動模式中的啟動流程中電機側變流器的啟動控制方法一致，均是控制直流電壓，電網側變流器啟動流程根據模式進行切換，切換便捷靈活；與直接采用構網模式啟動相比，中間加入了過渡過程，在啟動過程中維持電流和交流電壓穩定，在啟動完成后，再切換到構網控制方式，安全可靠，有效避免啟動失敗問題，提高了啟動的成功率。
