本發明涉及電力系統繼電保護，尤其涉及一種分布式調相機三次諧波零壓定子接地保護方法和裝置。

背景技術：

1、大型調相機為隱極機、調變組接線形式和中性點接地方式固定，且無機端斷路器。而分布式調相機中存在凸極機和隱極機兩種形式，主接線形式和中性點接地方式不固定且與大型調相機調不同，有機端斷路器，當機端斷路器斷開時，三次諧波電壓比計算只考慮機端和中性點分布電容的影響，當機端斷路器合閘后，三次諧波電壓比的計算又考慮了主變、勵磁變、母線等系統側電容的影響，并且大多數機端斷路器兩側都裝有防止過電壓的并聯電容器，因此機組并網前后，三次諧波電壓比差異較大，需根據不同工況設置相應的保護定值。

2、轉子繞組磁動勢與定子繞組磁動勢共同作用，產生分布式調相機氣隙磁場的三次諧波磁通。并網前沒有電樞反應，機端三次諧波為機端電壓的三次諧波分量，并網帶負荷后，電樞反應作用使磁路飽和，產生三次諧波電勢，其中有功功率電樞反應產生的磁通位于調相機q軸方向，無功功率電樞反應產生的磁通位于調相機d軸方向，對于凸極分布式調相機來說，d軸方向氣隙較小，易飽和，因此無功功率對凸極式分布式調相機三次諧波電勢影響較大，不同無功功率時三次諧波電壓比有差異，導致常規的三次諧波電壓比判據可靠性降低，因此應該專門針對分布式調相機研究同時適用于隱極式和凸極式分布式調相機的三次諧波零壓定子接地保護方法。

技術實現思路

1、有鑒于此，本發明提供一種分布式調相機三次諧波零壓定子接地保護方法和裝置，以解決上述提及的至少一個問題。

2、為了實現上述目的，本發明采用以下方案：

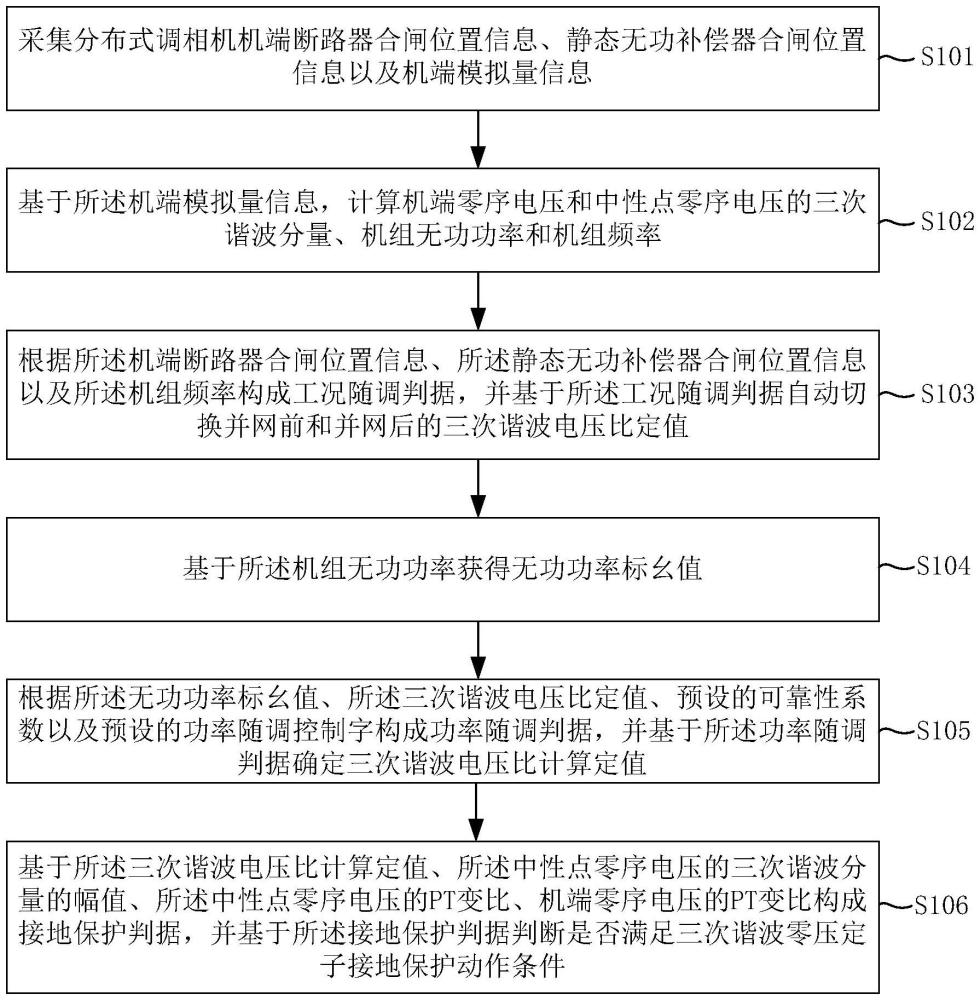

3、根據本發明的第一方面，提供一種分布式調相機三次諧波零壓定子接地保護方法，所述方法包括：采集分布式調相機機端斷路器合閘位置信息、靜態無功補償器合閘位置信息以及機端模擬量信息；基于所述機端模擬量信息，計算機端零序電壓和中性點零序電壓的三次諧波分量、機組無功功率和機組頻率；根據所述機端斷路器合閘位置信息、所述靜態無功補償器合閘位置信息以及所述機組頻率構成工況隨調判據，并基于所述工況隨調判據自動切換并網前和并網后的三次諧波電壓比定值；基于所述機組無功功率獲得無功功率標幺值；根據所述無功功率標幺值、所述三次諧波電壓比定值、預設的可靠性系數以及預設的功率隨調控制字構成功率隨調判據，并基于所述功率隨調判據確定三次諧波電壓比計算定值；基于所述三次諧波電壓比計算定值、所述中性點零序電壓的三次諧波分量的幅值、所述中性點零序電壓的pt變比、機端零序電壓的pt變比構成接地保護判據，并基于所述接地保護判據判斷是否滿足三次諧波零壓定子接地保護動作條件。

4、作為本發明的一個實施例，上述方法中機端模擬量信息包括：機端三相電壓、機端三相電流、機端零序電壓及中性點零序電壓的采樣值。

5、作為本發明的一個實施例，上述方法中基于所述機端模擬量信息，計算機端零序電壓和中性點零序電壓的三次諧波分量、機組無功功率和機組頻率包括：利用所述機端零序電壓和所述中性點零序電壓的采樣值，通過傅氏算法和數字濾波器算法求出機端零序電壓的三次諧波分量、中性點零序電壓的三次諧波分量；利用所述機端三相電壓和所述機端三相電流的采樣值，通過傅氏算法和無功功率算法，求得機組無功功率；利用所述機端三相電壓的采樣值，通過硬件測頻算法或軟件測頻算法，求得機組頻率。

6、作為本發明的一個實施例，上述方法中根據所述機端斷路器合閘位置信息、所述靜態無功補償器合閘位置信息以及所述機組頻率構成工況隨調判據，并基于所述工況隨調判據自動切換并網前和并網后的三次諧波電壓比定值包括：當機端斷路器合閘位置信息為1、靜態無功補償器合閘位置信息為0，且機組頻率大于設定頻率時，判定機組并網狀態為1，機端斷路器合閘位置信息為1表示有機端斷路器合閘位置開入，靜態無功補償器合閘位置信息為0表示無靜態無功補償器合閘位置開入，機組并網狀態為1表示機組處于并網狀態；當機端斷路器合閘位置為0或靜態無功補償器合閘位置為1時，延時判定為機組并網狀態為0，機端斷路器合閘位置為0表示無機端斷路器合閘位置開入，靜態無功補償器合閘位置為1表示有靜態無功補償器合閘位置開入，機組并網狀態為0表示機組未處于并網狀態；

7、構建如下式的工況隨調判據：

8、

9、上式中，kset為三次諧波電壓比定值，kbeforeset為并網前三次諧波電壓比定值，kafterset并網后三次諧波電壓比定值，工況隨調控制字為可整定控制字，當分布式調相機并網前后實測三次電壓比值差異超過設定閾值時，工況隨調控制字整定為1，否則，工況隨調控制字整定為0；

10、基于所述工況隨調判據輸出定值自動切換后的kset值。

11、作為本發明的一個實施例，上述方法中基于所述機組無功功率獲得無功功率標幺值包括：

12、基于所述機組無功功率，利用下式獲得無功功率標幺值：

13、

14、上式中，q*為無功功率標幺值，qn為分布式調相機額定容量，q為機組無功功率。

15、作為本發明的一個實施例，上述方法中根據所述無功功率標幺值、所述三次諧波電壓比定值、預設的可靠性系數以及預設的功率隨調控制字構成功率隨調判據，并基于所述功率隨調判據確定三次諧波電壓比計算定值包括：

16、根據所述無功功率標幺值、所述三次諧波電壓比定值、預設的可靠性系數以及預設的功率隨調控制字構成如下式的功率隨調判據：

17、

18、上式中：kjsset是三次諧波電壓比計算定值，kr為可靠系數，kr的可整定范圍為0.01～0.2，功率隨調控制字為可整定控制字，當分布式調相機為凸極機時，功率隨調控制字整定為1，當為隱極機時，功率隨調控制字整定為0。

19、作為本發明的一個實施例，上述方法中基于所述三次諧波電壓比計算定值、所述中性點零序電壓的三次諧波分量的幅值、所述中性點零序電壓的pt變比、機端零序電壓的pt變比構成接地保護判據，并基于所述接地保護判據判斷是否滿足三次諧波零壓定子接地保護動作條件包括：

20、基于所述三次諧波電壓比計算定值、所述中性點零序電壓的三次諧波分量的幅值、所述中性點零序電壓的pt變比、機端零序電壓的pt變比構成如下式所示的接地保護判據：

21、

22、上式中：為機端零序電壓三次諧波分量，un3為中性點零序電壓三次諧波分量的幅值；ntv3為中性點零序電壓的pt變比；ntv1為機端零序電壓的pt變比；

23、當所述接地保護判據滿足動作條件，經過延時tset，判定為三次諧波零壓定子接地保護動作。

24、根據本發明的第二方面，提供一種分布式調相機三次諧波零壓定子接地保護裝置，所述裝置包括：信息采集單元，用于采集分布式調相機機端斷路器合閘位置信息、靜態無功補償器合閘位置信息以及機端模擬量信息；數據計算單元，用于基于所述機端模擬量信息，計算機端零序電壓和中性點零序電壓的三次諧波分量、機組無功功率和機組頻率；工況隨調單元，用于根據所述機端斷路器合閘位置信息、所述靜態無功補償器合閘位置信息以及所述機組頻率構成工況隨調判據，并基于所述工況隨調判據自動切換并網前和并網后的三次諧波電壓比定值；標幺值獲取單元，用于基于所述機組無功功率獲得無功功率標幺值；計算定值確定單元，用于根據所述無功功率標幺值、所述三次諧波電壓比定值、預設的可靠性系數以及預設的功率隨調控制字構成功率隨調判據，并基于所述功率隨調判據確定三次諧波電壓比計算定值；接地保護判斷單元，用于基于所述三次諧波電壓比計算定值、所述中性點零序電壓的三次諧波分量的幅值、所述中性點零序電壓的pt變比、機端零序電壓的pt變比構成接地保護判據，并基于所述接地保護判據判斷是否滿足三次諧波零壓定子接地保護動作條件。

25、作為本發明的一個實施例，上述機端模擬量信息包括：機端三相電壓、機端三相電流、機端零序電壓及中性點零序電壓的采樣值。

26、作為本發明的一個實施例，上述數據計算單元包括：諧波分量計算模塊，用于利用所述機端零序電壓和所述中性點零序電壓的采樣值，通過傅氏算法和數字濾波器算法求出機端零序電壓的三次諧波分量、中性點零序電壓的三次諧波分量；無功功率計算模塊，用于利用所述機端三相電壓和所述機端三相電流的采樣值，通過傅氏算法和無功功率算法，求得機組無功功率；頻率計算模塊，用于利用所述機端三相電壓的采樣值，通過硬件測頻算法或軟件測頻算法，求得機組頻率。

27、作為本發明的一個實施例，上述工況隨調單元具體用于：當機端斷路器合閘位置信息為1、靜態無功補償器合閘位置信息為0，且機組頻率大于設定頻率時，判定機組并網狀態為1，機端斷路器合閘位置信息為1表示有機端斷路器合閘位置開入，靜態無功補償器合閘位置信息為0表示無靜態無功補償器合閘位置開入，機組并網狀態為1表示機組處于并網狀態；當機端斷路器合閘位置為0或靜態無功補償器合閘位置為1時，延時判定為機組并網狀態為0，機端斷路器合閘位置為0表示無機端斷路器合閘位置開入，靜態無功補償器合閘位置為1表示有靜態無功補償器合閘位置開入，機組并網狀態為0表示機組未處于并網狀態；

28、構建如下式的工況隨調判據：

29、

30、上式中，kset為三次諧波電壓比定值，kbeforeset為并網前三次諧波電壓比定值，kafterset并網后三次諧波電壓比定值，工況隨調控制字為可整定控制字，當分布式調相機并網前后實測三次電壓比值差異超過設定閾值時，工況隨調控制字整定為1，否則，工況隨調控制字整定為0；

31、基于所述工況隨調判據輸出定值自動切換后的kset值。

32、作為本發明的一個實施例，上述標幺值獲取單元具體用于：基于所述機組無功功率，利用下式獲得無功功率標幺值：

33、

34、上式中，q*為無功功率標幺值，qn為分布式調相機額定容量，q為機組無功功率。

35、作為本發明的一個實施例，上述計算定值確定單元具體用于：根據所述無功功率標幺值、所述三次諧波電壓比定值、預設的可靠性系數以及預設的功率隨調控制字構成如下式的功率隨調判據：

36、

37、上式中：kjsset是三次諧波電壓比計算定值，kr為可靠系數，kr的可整定范圍為0.01～0.2，功率隨調控制字為可整定控制字，當分布式調相機為凸極機時，功率隨調控制字整定為1，當為隱極機時，功率隨調控制字整定為0。

38、作為本發明的一個實施例，上述接地保護判斷單元具體用于：基于所述三次諧波電壓比計算定值、所述中性點零序電壓的三次諧波分量的幅值、所述中性點零序電壓的pt變比、機端零序電壓的pt變比構成如下式所示的接地保護判據：

39、

40、上式中：為機端零序電壓三次諧波分量，un3為中性點零序電壓三次諧波分量的幅值；ntv3為中性點零序電壓的pt變比；ntv1為機端零序電壓的pt變比；

41、當所述接地保護判據滿足動作條件，經過延時tset，判定為三次諧波零壓定子接地保護動作。

42、根據本發明的第三方面，提供一種電子設備，包括存儲器、處理器以及存儲在所述存儲器上并可在所述處理器上運行的計算機程序，處理器執行所述計算機程序時實現上述方法的步驟。

43、根據本發明的第四方面，提供一種計算機可讀存儲介質，其上存儲有計算機程序，所述計算機程序被處理器執行時實現上述方法的步驟。

44、本發明所提出的分布式調相機三次諧波零壓定子接地保護方法和裝置，通過工況隨調判據，能夠快速識別機組的運行工況(并網前或并網后)，并自動切換相應的保護定值，避免了因工況變化導致的保護誤動或拒動，提高了保護的靈活性。功率隨調判據通過無功功率標幺值制動，進一步提高了不同運行工況下的保護可靠性。另外，本技術同時適用于凸極式和隱極式分布式調相機，以及有機端斷路器和無機端斷路器的各種情況，適用范圍廣，適合推廣應用。
