本發明涉及發電裝置，具體涉及一種高效發電系統。

背景技術：

1、電力是以電能作為動力的能源。發現于19世紀70年代，電力的發現和應用掀起了第二次工業化高潮。成為人類歷史18世紀以來，世界發生的三次科技革命之一，從此科技改變了人們的生活。20世紀出現的大規模電力系統是人類工程科學史上最重要的成就之一，是由發電、輸電、變電、配電和用電等環節組成的電力生產與消費系統。它將自然界的一次能源通過機械能裝置轉化成電力，再經輸電、變電和配電將電力供應到各用戶。

2、在生活、工業、農業、工程等方面的用電設備都需要使用到電力進行驅動，電力需要由發電設備來產生，現有的電力主要是通過水利、風力、太陽能、核電站等方式來進行發電，現有的發電設備通常發電效率較低，無法有效利用能源，發電過程中會導致大量能源浪費，發電成本和占地都是非常大的；核能發電效率較高，但核污染和核廢料造成的污染，到目前為止遠沒有徹底的處理；風、光、水力等占地發電成本都是比較高，而且還會受到自然條件的限制和影響。

技術實現思路

1、為此，本發明提供一種高效發電系統，以解決現有技術中的上述問題。

2、為了實現上述目的，本發明提供如下技術方案：

3、根據本發明的第一方面，一種高效發電系統，包括發電總成、啟動電源和控制單元，所述啟動電源和所述控制單元均與所述發電總成連接；

4、所述發電總成包括外殼、轉子總成和定子總成，所述轉子總成轉動設置在所述定子總成內，所述定子總成設置在所述外殼內；所述轉子總成包括轉軸和轉子繞組，所述轉子繞組設置在所述轉軸上，所述轉子繞組采用疊片正余弦曲線繞組，所述定子總成的繞組采用正余弦曲線型，所述轉軸的端部延伸至所述外殼外。

5、進一步地，還包括內外磁陣列圓筒，所述內外磁陣列圓筒套設在所述轉子總成的外部，且與其固定連接。

6、進一步地，所述內外磁陣列圓筒包括外磁鐵組、外磁鐵套筒、外套筒、內磁鐵套筒和內磁鐵組，所述外磁鐵組嵌設在所述外磁鐵套筒的內側壁上，所述外套筒套設在所述外磁鐵套筒外，所述內磁鐵套筒套設在所述外套筒外，所述內磁鐵組嵌設在所述內磁鐵套筒的外側壁上。

7、進一步地，所述外磁鐵組采用正弦曲線型陣列，所述內磁鐵組采用余弦曲線型陣列。

8、進一步地，所述定子總成包括內余弦型繞組和外正弦型繞組，所述外正弦型繞組套設在所述內余弦型繞組外，所述外正弦型繞組包括多個外正弦線圈，所述內余弦型繞組包括多個內余弦線圈。

9、進一步地，所述轉子繞組的數量為多個，多個所述轉子繞組依次沿所述轉軸的長度方向設置。

10、進一步地，還包括前內端蓋和后內端蓋，所述前內端蓋和所述后內端蓋分別設置在所述內外磁陣列圓筒的前后兩端。

11、進一步地，還包括前外端蓋、后外端蓋、前軸承和后軸承，所述前外端蓋和所述后外端蓋分別設置在所述外殼的前后兩端；

12、所述前軸承和所述后軸承分別設置在所述前外端蓋的內側和所述后外端蓋的內側，且所述前軸承和所述后軸承均設置在所述轉軸上。

13、進一步地，所述后外端蓋上設有出線孔，所述前外端蓋和所述后外端蓋均通過螺栓與所述外殼連接。

14、進一步地，還包括支架，所述支架包括底盤支架、前支架、后支架和上支架，所述底盤支架設置在所述發電總成的底部，所述前支架和所述后支架分別設置在所述發電總成的前后兩端，所述上支架設置在所述發電總成前端且位于所述前支架上方。

15、本發明具有如下優點：轉子繞組采用疊片正余弦曲線繞組，定子總成的繞組采用正余弦曲線型，運行過程中，轉子總成轉動時可形成多重磁性切割，發電效率更高，能夠充分利用能源，從而減少能源的浪費；結構簡單，節約空間，便于修建和發電廠建造，而且造價遠遠低于常規發電廠，發電成本大大降低，利于推廣。

技術特征：

1.一種高效發電系統，其特征在于，包括發電總成(27)、啟動電源(25)和控制單元(26)，所述啟動電源(25)和所述控制單元(26)均與所述發電總成(27)連接；

2.根據權利要求1所述的一種高效發電系統，其特征在于，還包括內外磁陣列圓筒(3)，所述內外磁陣列圓筒(3)套設在所述轉子總成的外部，且與其固定連接。

3.根據權利要求2所述的一種高效發電系統，其特征在于，所述內外磁陣列圓筒(3)包括外磁鐵組(14)、外磁鐵套筒(15)、外套筒(16)、內磁鐵套筒(17)和內磁鐵組(18)，所述外磁鐵組(14)嵌設在所述外磁鐵套筒(15)的內側壁上，所述外套筒(16)套設在所述外磁鐵套筒(15)外，所述內磁鐵套筒(17)套設在所述外套筒(16)外，所述內磁鐵組(18)嵌設在所述內磁鐵套筒(17)的外側壁上。

4.根據權利要求3所述的一種高效發電系統，其特征在于，所述外磁鐵組(14)采用正弦曲線型陣列，所述內磁鐵組(18)采用余弦曲線型陣列。

5.根據權利要求1所述的一種高效發電系統，其特征在于，所述定子總成包括內余弦型繞組(7)和外正弦型繞組(8)，所述外正弦型繞組(8)套設在所述內余弦型繞組(7)外，所述外正弦型繞組(8)包括多個外正弦線圈(19)，所述內余弦型繞組(7)包括多個內余弦線圈(20)。

6.根據權利要求2所述的一種高效發電系統，其特征在于，所述轉子繞組(4)的數量為多個，多個所述轉子繞組(4)依次沿所述轉軸(5)的長度方向設置。

7.根據權利要求3所述的一種高效發電系統，其特征在于，還包括前內端蓋(2)和后內端蓋(6)，所述前內端蓋(2)和所述后內端蓋(6)分別設置在所述內外磁陣列圓筒(3)的前后兩端。

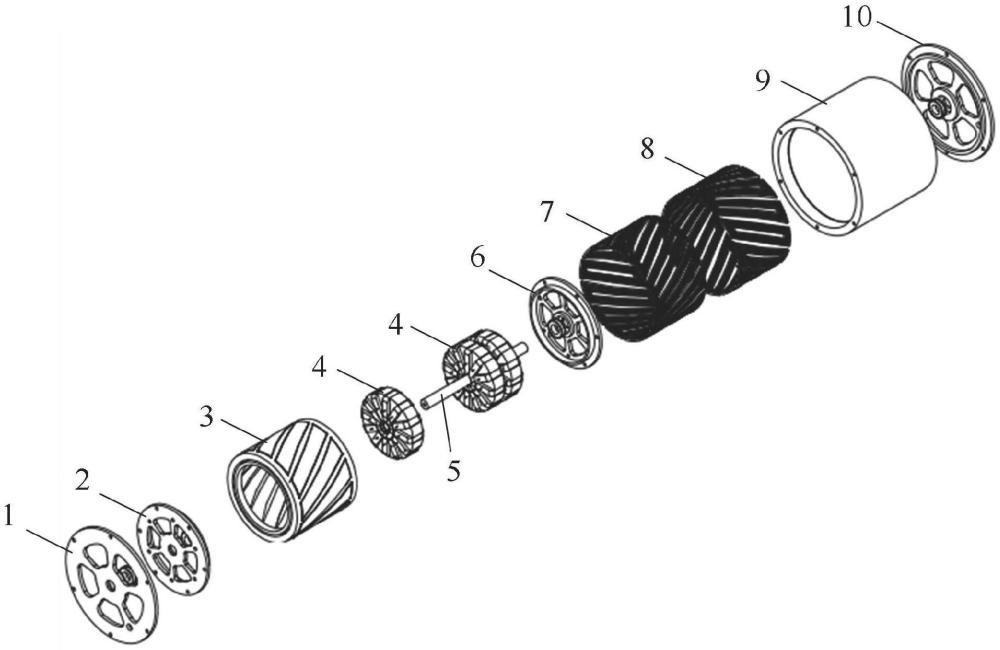

8.根據權利要求1所述的一種高效發電系統，其特征在于，還包括前外端蓋(1)、后外端蓋(10)、前軸承(12)和后軸承(13)，所述前外端蓋(1)和所述后外端蓋(10)分別設置在所述外殼(9)的前后兩端；

9.根據權利要求8所述的一種高效發電系統，其特征在于，所述后外端蓋(10)上設有出線孔(11)，所述前外端蓋(1)和所述后外端蓋(10)均通過螺栓與所述外殼(9)連接。

10.根據權利要求1所述的一種高效發電系統，其特征在于，還包括支架，所述支架包括底盤支架(21)、前支架(22)、后支架(23)和上支架(24)，所述底盤支架(21)設置在所述發電總成(27)的底部，所述前支架(22)和所述后支架(23)分別設置在所述發電總成(27)的前后兩端，所述上支架(24)設置在所述發電總成(27)前端且位于所述前支架(22)上方。

技術總結
本發明公開了一種高效發電系統，包括發電總成、啟動電源和控制單元，啟動電源和控制單元均與發電總成連接；發電總成包括外殼、轉子總成和定子總成，轉子總成轉動設置在定子總成內，定子總成設置在外殼內；轉子總成包括轉軸和轉子繞組，轉子繞組設置在轉軸上，轉子繞組采用疊片正余弦曲線繞組，定子總成的繞組采用正余弦曲線型，轉軸的端部延伸至外殼外。達到的技術效果為：轉子繞組采用疊片正余弦曲線繞組，定子總成的繞組采用正余弦曲線型，轉子總成轉動時可形成多重磁性切割，發電效率更高，能夠充分利用能源，從而減少能源的浪費；結構簡單，節約空間，便于修建和發電廠建造，而且造價遠遠低于常規發電廠，發電成本大大降低，利于推廣。

技術研發人員：陳文清,宋強
受保護的技術使用者：全容新能源科技（杭州）有限公司
技術研發日：
技術公布日：2025/4/24
