本發明屬于電源管理和穩壓控制，尤其涉及一種應用于v2cot控制的dc-dc變換器的自適應紋波補償電路。

背景技術：

1、cot(恒定導通時間)模式dc-dc變換器因其結構簡單和快速瞬態響應能力，在電子系統中得到了廣泛應用，尤其適用于負載動態變化較快的場景。然而，由于cot控制模式通常依賴輸出電壓中的紋波信號進行控制，當采用低等效串聯電阻的陶瓷電容時，輸出電壓的紋波信號會顯著減小，從而導致控制器難以維持穩定運行。這一限制使得cot模式在低esr電容負載的應用中面臨系統穩定性不足的問題，因此，紋波補償技術在cot模式dc-dc變換器中顯得尤為關鍵。

2、目前，常見的紋波補償方法包括前饋電容補償和虛擬電感電流紋波注入等。前饋電容補償是一種簡單且實用的方式，其電路僅由一個電容構成。通過合理設置前饋電容的容值，能夠有效提升變換器的抗噪能力，減少控制信號的邊沿抖動，同時降低對輸出電容esr的要求，從而使環路更易于實現穩定性。虛擬電感電流紋波注入則是一種常用于cot控制模式的補償技術，其原理是在控制環路中引入虛擬電感電流的紋波信號，生成額外的紋波，從而增強系統的穩定性和動態響應性能，確保系統能夠在低esr條件下穩定運行。

3、盡管前饋電容和虛擬電感電流補償能夠改善cot模式的紋波信號，它們在穩定性和瞬態響應方面仍存在一定局限性。前饋電容補償在輸入電壓、輸出電壓或負載發生變化時，補償效果可能顯著減弱，因此其對系統穩定性的提升較為有限。虛擬電感電流紋波注入雖然在一定程度上優化了紋波補償效果，但其設計較為復雜，并且在負載動態變化時，虛擬電感電流紋波的變化趨勢與輸出電壓的變化趨勢相反。這種反向變化會導致部分輸出電壓變化被紋波信號抵消，無法完全被控制環路感知，從而影響系統的動態響應性能。

技術實現思路

1、發明目的：本發明的目的在于提供一種適用于恒定導通時間控制模式的自適應紋波補償技術。該技術能夠在選用低等效串聯電阻電容器的情況下，顯著提高系統在不同輸入輸出電壓及負載跳變條件下的穩定性和瞬態響應性能。

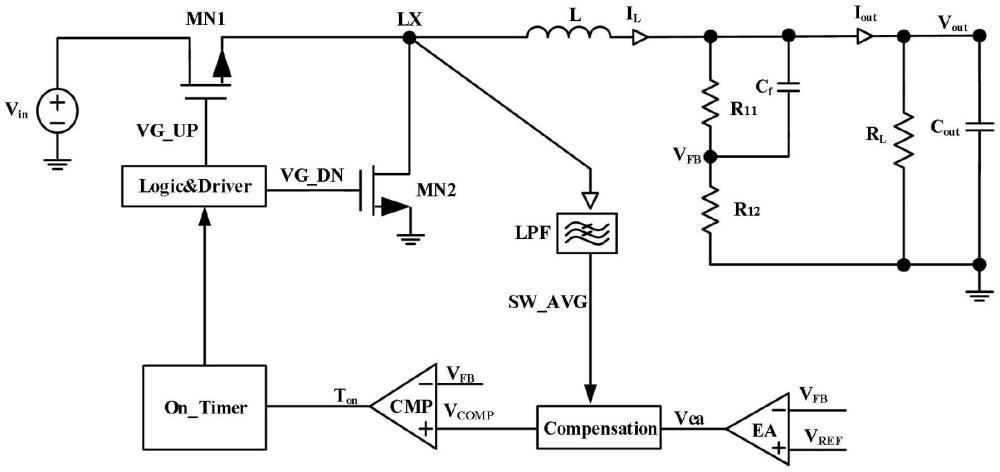

2、技術方案：本發明的一種應用于v2cot控制的dc-dc變換器的自適應紋波補償電路，該電路包括功率級和控制環路；所述功率級包括輸入電壓vin、開關管mn1、續流管mn2、儲能電感l(wèi)、反饋電容cf、輸出電容cout、電阻r11和r12以及負載電阻rl；所述控制環路包括邏輯和驅動模塊logic&driver、恒定導通時間模塊on_timer、比較器cmp、低通濾波器lpf、誤差放大器ea和補償電路compensation。

3、進一步的，所述輸入電壓vin的正極與開關管mn1的漏極相連，mn1的源極與開關管mn2的漏極相連，并共同形成開關節點lx，開關節點lx通過儲能電感l(wèi)連接到輸出節點vout；開關管mn1的柵極連接邏輯和驅動模塊logic&driver的輸出端vg_up，開關管mn2的柵極接邏輯和驅動模塊logic&driver的另一輸出端vg_dn；mn2的源極接地，輸入電壓vin的負極也接地；開關節點lx連接低通濾波器lpf輸入端生成輸出信號sw_avg；輸出節點vout同時連接輸出電容cout和負載電阻rl到地，輸出節點通過反饋電阻網絡將電壓反饋到反饋節點vfb；反饋網絡由電阻r11和r12以及并聯的反饋電容cf組成，其中r11連接輸出節點和反饋節點vfb，r12連接反饋節點vfb與地；反饋節點電壓vfb連接誤差放大器ea的反相輸入端，參考電壓vref連接誤差放大器的同相輸入端，生成輸出信號vea；vfb連接比較器cmp的反相輸入端，vea連接補償電路compensation輸入端產生輸出信號vcomp，vcomp連接比較器cmp的同相輸入端，比較器cmp的輸出端產生ton信號，連接恒定導通時間模塊on_timer的輸入端,恒定導通時間模塊on_timer的輸出端連接邏輯和驅動模塊logic&driver的輸出端。

4、進一步的，所述補償電路compensation包括電阻r、電容c、運算放大器amp、反相器inv、mos管和觸發器dff。

5、進一步的，所述補償電路compensation包括：電阻r1、r2、r3、r4、r5、r6、r7、r8；電容c1、c2、c3；運算放大器amp1、amp2、amp3；反相器inv1、inv2；mos管m1、m2、m3、m4、m5、m6、m7、m8、m9、m10、m11、m12、m13、m14；以及觸發器dff；其中，反饋節點電壓vlx通過電阻分壓網絡r1和r2分壓后，連接至電阻r3的一端，電阻r3的另一端連接至串聯的電阻r4和r5，電阻r3、r4、r5的另一端與電容c1、c2、c3并聯，電容c1、c2、c3的另一端接地，用于濾波，濾波后的信號vlx(dc)連接至運算放大器amp1的正輸入端，amp1的負輸入端連接至其輸出端，形成負反饋；amp1的輸出端連接m3的柵極，m3的漏極連接電源正極vin，其源極通過電阻r6接地，同時生成電流i2；電源正極vin連接m1、m2的源極，m1的柵極連接m2的柵極，漏極連接m3的漏極，m2的漏極連接m4的源極，m4的柵極連接dff的輸出端q，m4源極通過電阻r8接地，形成補償信號vcomp；amp2的正輸入端接vo1，負輸入端連接amp2的輸出端，形成負反饋，amp2的輸出端連接m9的柵極，m9的漏極連接m6的漏極，其源極通過電阻r7接地，形成電壓反饋信號；m6、m7、m8的源極連接vin，m6柵極連接m7、m8的柵極，m7的漏極連接m10的源極，m10的柵極連接vss，漏極接地，m8的漏接連接m12、m13的柵極和m12的漏極，m12、m13的源極接地，m13的漏極連接m11、m14的漏極；m11的柵極接輸入信號s，源極連接放大器amp3的輸出端，放大器amp3的正輸入端連接vcomp，負輸入端連接amp3的輸出端；m14的源極連接m4的漏極，m14的柵極連接反相器inv2的輸出端，inv2的輸入端連接輸入信號s；m5的柵極連接輸入信號vcomplock，漏極連接vcomp，源極接地。

6、進一步的，所述觸發器dff的使能端連接輸入信號enp，置位端連接輸入信號s，輸入端連接反相器inv1的輸出端cp；反相器的輸入端連接過零檢測信號zcd。

7、有益效果：與現有技術相比，本發明具有如下顯著優點：

8、本發明適用于采用cot控制模式的dc-dc開關變換器，尤其適用于對穩定性和瞬態響應性能要求較高的場景，例如處理器供電模塊、電池管理系統、以及便攜式電子設備的電源管理等動態負載變化較快的應用場合。

9、本發明引入虛擬電感電流的直流分量，該直流分量對負載變化不敏感，能夠提供一個相對穩定的信號，從而在負載跳變時幫助維持輸出電壓的穩定性。與直接引入電感電流紋波的傳統方法相比，該發明對負載變化的依賴性更小，從而在不同負載條件下保持更一致的補償效果。

10、本發明充分利用輸入電壓的實時變化信息，根據輸入電壓的波動情況自適應調整紋波補償信號的斜率，以動態優化補償效果，從而顯著增強系統的穩定性和瞬態響應能力。這種基于輸入電壓動態調整的補償方法，使系統在各種輸入輸出條件下均能保持優異的性能表現。

11、本發明增加對輸入電壓的反饋：在傳統反饋信號的基礎上，引入輸入電壓的信息以增強紋波補償效果。通過實時感知輸入電壓的變化，動態調整補償信號，使系統能夠在不同輸入電壓條件下保持良好的紋波補償性能，從而克服傳統方法在輸入電壓變化情況下的補償局限性。

12、本發明增強系統的負載適應性：引入虛擬電感電流中的直流分量，該分量對負載變化不敏感。在負載跳變時，該直流量能夠幫助維持輸出電壓的穩定性，同時改善不同輸出電壓下的紋波補償效果。即使在負載突變或輸出電壓不同的情況下，系統仍然能夠保持穩定，避免電壓發生大幅波動。

13、本發明的補償方法克服了傳統紋波補償在不同輸入輸出電壓和負載條件下的效果限制，顯著提高了系統的抗干擾能力和動態響應性能。通過在控制環路中優化紋波補償信號，本發明使cot模式能夠在復雜的輸入輸出電壓和負載環境下穩定運行。進一步地，該技術允許選用低esr的電容器以降低輸出電壓紋波，從而在保證穩定性的同時優化了系統的整體性能和成本效益。
