本技術涉及變電站的，尤其是涉及一種預裝式變電站。

背景技術：

1、變電站是一種電力系統中的重要組成部分，其主要功能是將高壓電能轉換為中壓或者低壓電能，以滿足不同電壓等級的用電需求，其中變電站大部分設置于戶外。

2、相關技術中變電站包括箱體，箱體上開設有放置槽，放置槽內滑動連接有用于遮擋雨水落下的擋板。

3、當工作人員在日常維修處理時，工作人員拉動擋板，雨水會積累在擋板上，當擋板退回至放置槽內時，擋板積累的雨水會侵蝕放置槽，長期以往，雨水可能會影響變電站的正常使用。

技術實現思路

1、為了改善擋板高度較高的問題，本技術提供一種預裝式變電站。

2、本技術提供的一種預裝式變電站，采用如下的技術方案：

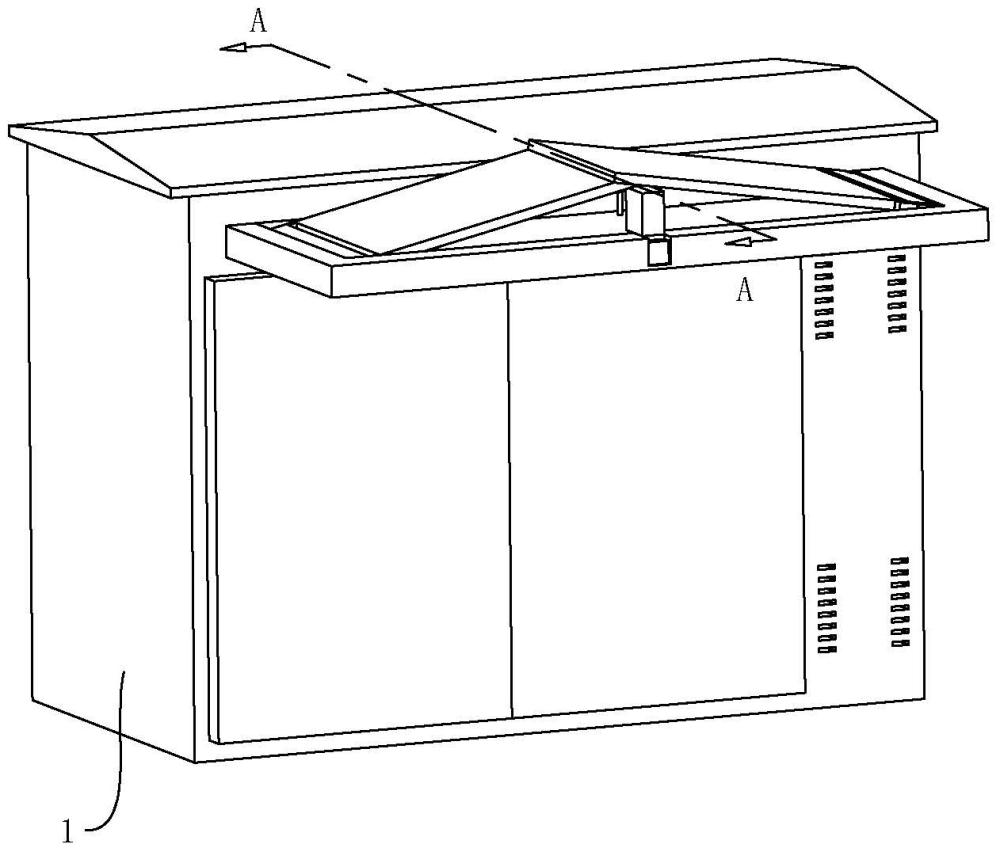

3、一種預裝式變電站，包括箱體，所述箱體上開設有放置槽，所述放置槽內滑動連接有擋板，所述擋板上開設有容納槽，所述容納槽內轉動連接有第一容納板和第二容納板；當所述第一容納板和第二容納板形成夾角時，所述第一容納板和第二容納板之間的距離沿豎直向下的方向逐漸增加。

4、通過采用上述技術方案，工作人員拉動擋板，然后轉動第一容納板和第二容納板，讓第一容納板和第二容納板之間形成夾角，使得第一容納板和第二容納板之間的距離沿豎直向下的方向逐漸增加，從而雨水能夠沿著第一容納板或者第二容納板順利落下；通過第一容納板和第二容納板能夠位于容納槽內，在擋板高度不增加的情況下，讓雨水能夠沿著第一容納板和第二容納板的傾斜方向落下，使得擋板高度無需過高而導致占用變電站中電器元件的空間，讓箱體的高度無需增加的同時讓雨水能夠順利脫離擋板；降低變電站的高度有助于簡化設備布置，減少設備之間的相互干擾，從而提高變電站的運行可靠性。

5、可選的，所述第一容納板和第二容納板上均滑動連接有引導塊，所述引導塊上開設有限位孔，所述擋板上滑動連接有限位板，所述限位板上設有用于插入限位孔的限位條；當所述限位條插入限位孔內時，所述第一容納板和第二容納板均位于容納槽內。

6、通過采用上述技術方案，通過限位條插入限位孔內，使得限位板能夠?qū)Φ谝蝗菁{板和第二容納板進行限位，讓第一容納板和第二容納板均固定于容納槽內，減少第一容納板和第二容納板相互移動的情況，以便于擋板滑入放置槽內；通過引導塊在第一容納板上滑動，使得限位條未對齊限位孔，使得引導塊不會對第一容納板的轉動造成影響。

7、可選的，所述第一容納板上設有扭簧，所述扭簧驅動第一容納板翹起。

8、通過采用上述技術方案，通過扭簧驅動第一容納板翹起，工作人員無需手動對第一容納板進行驅動，使得第一容納板能夠?qū)Φ诙菁{板進行支撐，增加第一容納板和第二容納板形成夾角的穩定性。

9、可選的，所述第一容納板上滑動連接有引導條，所述擋板上開設有供引導條插入的凹槽；當所述引導條插入凹槽內時，所述第一容納板和第二容納板形成夾角。

10、通過采用上述技術方案，通過引導條插入凹槽內，讓引導條實現第一容納板和第二容納板固定，使得第一容納板和第二容納板形成夾角，實現第一容納板和第二容納板能夠固定，減少第一容納板和第二容納板產生晃動的可能性。

11、可選的，所述第一容納板上開設有引導槽，所述引導條能夠封堵引導槽，所述引導塊上開設有連通限位孔的引導孔；當所述引導孔連通引導槽時，所述引導塊插入凹槽內。

12、通過采用上述技術方案，當?shù)谝蝗菁{板翹起時，引導塊在第一容納板上滑動，讓引導塊帶動引導條移動，實現引導孔連通引導槽，讓引導孔連通引導槽，雨水能夠從第一容納板滑入引導槽內，雨水依次通過引導槽、引導孔和限位孔，實現雨水從第一容納板的一側流出；當雨水從第一容納板中流出時，工作人員即可得知引導塊位于凹槽內，讓工作人員無需對第一容納板和第二容納板繼續轉動。

13、可選的，所述擋板上開設有移動槽，所述移動槽沿豎直方向延伸，所述擋板上開設有活動槽，所述活動槽沿?fù)醢宓拈L度方向延伸，所述限位板上滑動連接有移動塊，所述移動塊滑動連接于移動槽和活動槽內；當所述移動塊位于活動槽內時，所述限位板抵接第一容納板朝向容納槽底壁的一側；當所述移動塊位于移動槽內時，所述限位條位于限位孔內。

14、通過采用上述技術方案，通過移動塊在移動槽內移動，實現限位條從限位孔內脫離，使得限位條解除對引導塊的限制，即限位條解除對第一容納板和第二容納板的限制，讓第一容納板和第二容納板能夠進行轉動；通過移動塊從移動槽移動至活動槽內，讓限位板能夠位于第一容納板靠近容納槽的一側，使得限位板能夠限制第一容納板朝容納槽底壁的方向進行轉動，進一步增加第一容納板和第二容納板形成夾角的穩定程度。

15、可選的，所述擋板上開設有除濕槽，所述除濕槽內設有除濕包，所述擋板上滑動連接有用于封堵除濕槽的滑動板，所述滑動板位于移動塊在活動槽的移動路徑上；當所述移動塊位于活動槽內時，所述滑動板未封堵除濕槽。

16、通過采用上述技術方案，通過移動塊在活動槽內移動，移動塊推動滑動板，讓滑動板未封堵除濕槽，使得工作人員能夠?qū)Τ凉癜M(jìn)行更換，由于下雨空氣較為潮濕，工作人員在維修或者日常檢測的時候即可對除濕包進行更換，無需后續工作人員對除濕包進行解鎖，加快工作人員更換除濕包的速度。

17、可選的，所述第一容納板上滑動連接有鎖定條，所述第二容納板上開設有供鎖定條插入的鎖定槽；當所述鎖定條插入鎖定槽內時，所述第一容納板和第二容納板相互固定，此時所述第一容納板和第二容納板形成夾角。

18、通過采用上述技術方案，通過鎖定條插入鎖定槽內，使得第一容納板和第二容納板能夠相互固定，使得第一容納板和第二容納板形成的夾角能夠穩定，減少因雨水的沖擊而導致第一容納板或者第二容納板產生晃動的情況。

19、可選的，所述鎖定條上開設有鎖定斜面，所述鎖定斜面位于限位板的移動路徑上，所述鎖定斜面和限位板之間的距離沿鎖定條至鎖定槽底壁之間的方向逐漸減少，當所述限位板抵接第一容納板時，所述鎖定條插入鎖定槽內。

20、通過采用上述技術方案，工作人員滑動限位板，鎖定斜面和限位板之間的距離沿鎖定條至鎖定槽底壁之間的方向逐漸減少，限位板能夠通過鎖定斜面帶動鎖定條進行移動，使得鎖定條能夠順利插入鎖定槽內，實現第一容納板和第二容納板相互固定，從而讓工作人員無需手動滑動鎖定條，減少工作人員的操作步驟；同時讓限位板抵接第一容納板和第二容納板，增加第一容納板和第二容納板形成夾角的穩定程度。

21、可選的，所述箱體上開設有供限位板插入的容置槽；當所述限位板位于容置槽內時，所述限位條位于限位孔內。

22、通過采用上述技術方案，通過限位板位于容置槽內，使得限位板不易在擋板上滑動，減少因箱體的震動而導致限位板滑動的問題，使得第一容納板和第二容納板能夠穩定的位于容納槽內。

23、綜上所述，本技術包括以下至少一種有益技術效果：

24、1.工作人員拉動擋板，然后轉動第一容納板和第二容納板，讓第一容納板和第二容納板之間形成夾角，使得第一容納板和第二容納板之間的距離沿豎直向下的方向逐漸增加，從而雨水能夠沿著第一容納板或者第二容納板順利落下；通過第一容納板和第二容納板能夠位于容納槽內，在擋板高度不增加的情況下，讓雨水能夠沿著第一容納板和第二容納板的傾斜方向落下，使得擋板高度無需過高而導致占用變電站中電器元件的空間，讓箱體的高度無需增加的同時讓雨水能夠順利脫離擋板；降低變電站的高度有助于簡化設備布置，減少設備之間的相互干擾，從而提高變電站的運行可靠性。

25、2.通過限位條插入限位孔內，使得限位板能夠?qū)Φ谝蝗菁{板和第二容納板進行限位，讓第一容納板和第二容納板均固定于容納槽內，減少第一容納板和第二容納板相互移動的情況，以便于擋板滑入放置槽內；通過引導塊在第一容納板上滑動，使得限位條未對齊限位孔，使得引導塊不會對第一容納板的轉動造成影響。
