本技術涉及一種新能源電機的絕緣端蓋，屬于電機。

背景技術：

1、在新能源汽車行業中，電機作為汽車主要的動力部件，隨著新能源汽車的發展，對電機的要求也是越來越高。電機設計時除了考慮高效率、高功率因數等指標外，電機的可靠性也非常重要。新能源汽車用永磁電機由于電壓高，控制器開關頻率高等因數，導致電機產生軸電壓。

2、電機軸電壓會通過軸承傳遞到機殼后對接地進行放電，或經過前后軸承與機殼形成環路電流。電流經過軸承時會導致軸承電腐蝕，影響軸承壽命，使電機可靠性變差，因此需要提出新的方案解決這個問題。

技術實現思路

1、本實用新型目的是為了克服現有技術的不足而提供一種新能源電機的絕緣端蓋。

2、為達到上述目的，本實用新型采用的技術方案是：一種新能源電機的絕緣端蓋，包含電機本體、穿設于電機本體內部的電機軸、電機前端蓋、電機后端蓋、第一軸承和第二軸承，所述電機軸的前端通過第一軸承與電機前端蓋配合，電機軸的后端通過第二軸承與電機后端蓋配合；

3、所述第一軸承與電機前端蓋之間設置有第一軸承室鑲件，所述第一軸承室鑲件呈圓環狀，第一軸承室鑲件上設置有第一絕緣塑料，所述第一絕緣塑料用于阻斷電機前端蓋與第一軸承之間的電流；第一軸承的內側設置有軸承內蓋，所述軸承內蓋連接固定在電機前端蓋上，軸承內蓋與第一軸承之間設置有絕緣墊片；

4、所述第二軸承與電機后端蓋之間設置有第二軸承室鑲件，所述第二軸承室鑲件呈圓環狀，第二軸承室鑲件的外周壁和外端面上均設置有第二絕緣塑料，且第二絕緣塑料通過絕緣銷釘固定在電機后端蓋上，所述第二絕緣塑料用于阻斷第二軸承與電機后端蓋之間的電流。

5、優選的，所述第一絕緣塑料設置在第一軸承室鑲件的外周壁以及兩側端面上；其中，第一軸承室鑲件的外周壁上設置有防滑紋結構，第一絕緣塑料通過注塑包覆在第一軸承室鑲件的外周壁以及兩側端面上，且第一絕緣塑料的外端通過絕緣銷釘固定在電機前端蓋上。

6、優選的，所述第一絕緣塑料設置在第一軸承室鑲件的內壁上；其中，第一軸承室鑲件的內壁上設置有防滑紋結構，第一絕緣塑料通過注塑包覆在第一軸承室鑲件的內壁上。

7、優選的，所述第二軸承室鑲件的外周壁上設置有防滑紋結構，所述第二絕緣塑料通過注塑包覆在第二軸承室鑲件的外周壁和外端面上。

8、優選的，所述第一絕緣塑料和第二絕緣塑料均為含玻璃纖維的peek絕緣塑料。

9、優選的，所述電機前端蓋和電機后端蓋均為鋁材質。

10、由于上述技術方案的運用，本實用新型與現有技術相比具有下列優點：

11、本實用新型方案的一種新能源電機的絕緣端蓋，通過在第一軸承室鑲件的外周壁或者內壁上設置第一絕緣塑料，在第二軸承室鑲件的外周壁上均設置有第二絕緣塑料，使得第一軸承與電機前端蓋之間以及第二軸承與電機后端蓋之間形成絕緣層，從而阻斷電機軸上的電流經過第一軸承和第二軸承，保護第一軸承和第二軸承不受電腐蝕，進而提高了電機的使用壽命和可靠性。

技術特征：

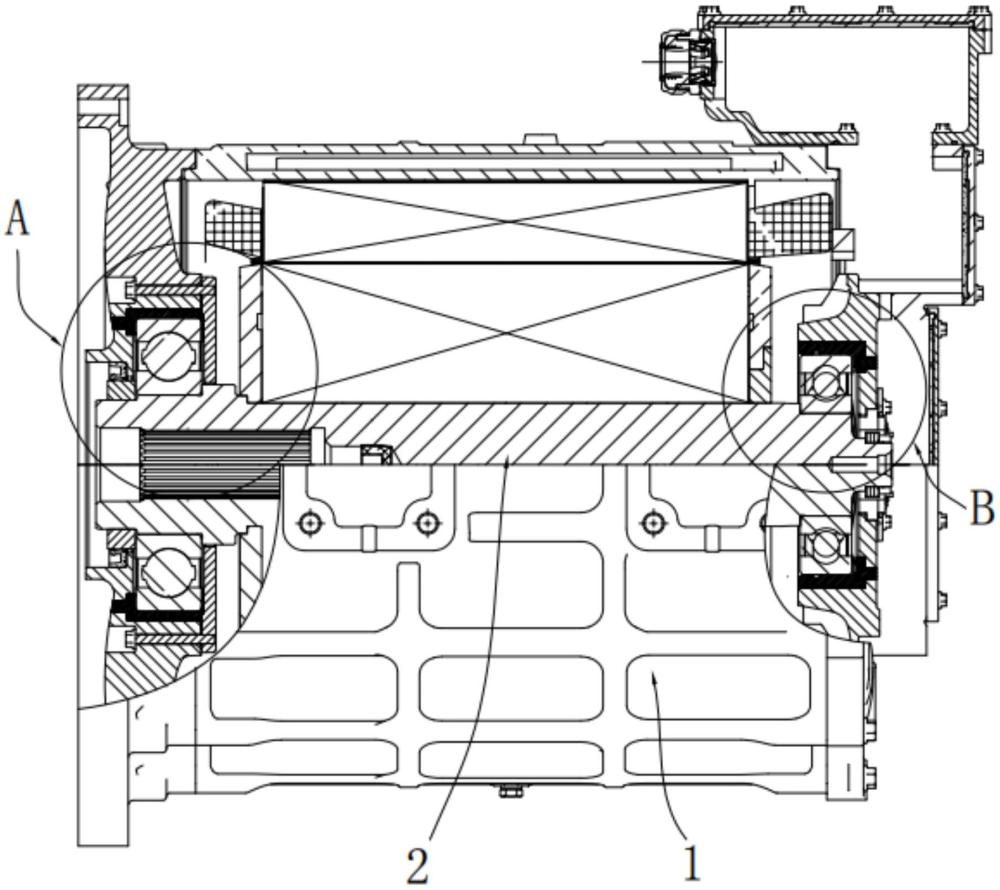

1.一種新能源電機的絕緣端蓋，其特征在于：包含電機本體(1)、穿設于電機本體(1)內部的電機軸(2)、電機前端蓋(3)、電機后端蓋(4)、第一軸承(5)和第二軸承(6)，所述電機軸(2)的前端通過第一軸承(5)與電機前端蓋(3)配合，電機軸(2)的后端通過第二軸承(6)與電機后端蓋(4)配合；

2.根據權利要求1所述的一種新能源電機的絕緣端蓋，其特征在于：所述第一絕緣塑料(8)設置在第一軸承室鑲件(7)的外周壁以及兩側端面上；其中，第一軸承室鑲件(7)的外周壁上設置有防滑紋結構，第一絕緣塑料(8)通過注塑包覆在第一軸承室鑲件(7)的外周壁以及兩側端面上，且第一絕緣塑料(8)的外端通過絕緣銷釘(13)固定在電機前端蓋(3)上。

3.根據權利要求1所述的一種新能源電機的絕緣端蓋，其特征在于：所述第一絕緣塑料(8)設置在第一軸承室鑲件(7)的內壁上；其中，第一軸承室鑲件(7)的內壁上設置有防滑紋結構，第一絕緣塑料(8)通過注塑包覆在第一軸承室鑲件(7)的內壁上。

4.根據權利要求1所述的一種新能源電機的絕緣端蓋，其特征在于：所述第二軸承室鑲件(11)的外周壁上設置有防滑紋結構，所述第二絕緣塑料(12)通過注塑包覆在第二軸承室鑲件(11)的外周壁和外端面上。

5.根據權利要求1所述的一種新能源電機的絕緣端蓋，其特征在于：所述第一絕緣塑料(8)和第二絕緣塑料(12)均為含玻璃纖維的peek絕緣塑料。

6.根據權利要求1所述的一種新能源電機的絕緣端蓋，其特征在于：所述電機前端蓋(3)和電機后端蓋(4)均為鋁材質。

技術總結
本技術公開了一種新能源電機的絕緣端蓋，涉及電機技術領域，包含電機本體、穿設于電機本體內部的電機軸、電機前端蓋、電機后端蓋、第一軸承和第二軸承，電機軸的前端通過第一軸承與電機前端蓋配合，電機軸的后端通過第二軸承與電機后端蓋配合；第一軸承與電機前端蓋之間設置有第一軸承室鑲件，本方案通過在第一軸承室鑲件的外周壁或者內壁上設置第一絕緣塑料，在第二軸承室鑲件的外周壁上均設置有第二絕緣塑料，使得第一軸承與電機前端蓋之間以及第二軸承與電機后端蓋之間形成絕緣層，從而阻斷電機軸上的電流經過第一軸承和第二軸承，保護第一軸承和第二軸承不受電腐蝕，進而提高了電機的使用壽命和可靠性。

技術研發人員：祝正東,許光,王威
受保護的技術使用者：蘇州朗高電機科技股份有限公司
技術研發日：20240618
技術公布日：2025/4/28
