本技術涉及聚氨酯泡沫填縫劑生產，特別是涉及一種具有降噪結構的聚氨酯泡沫填縫劑生產用震動盤。

背景技術：

1、聚氨酯泡沫填縫劑是一種單組分、濕氣固化、多用途的聚氨酯發泡填充彈性密封材料，聚氨酯泡沫填縫劑是將聚氨酯預聚體、發泡劑、催化劑等組分裝填于耐壓氣霧罐中的特殊聚氨酯產品，而振動盤是一種自動組裝或自動加工機械的輔助送料設備。

2、但它在實際使用中仍存在以下弊端：

3、現有的震動盤在工作人員將其安裝在使用處時，通常是將其與工作臺進行擺放使用或是直接焊接安裝，當震動盤發生損壞時，操作起來不僅較為繁瑣，且不便工作人員對其進行拆裝替換。

技術實現思路

1、本實用新型的目的在于提供一種具有降噪結構的聚氨酯泡沫填縫劑生產用震動盤，以解決上述背景技術中提出的現有的震動盤在工作人員將其安裝在使用處時，通常是將其與工作臺進行擺放使用或是直接焊接安裝，當震動盤發生損壞時，操作起來不僅較為繁瑣，且不便工作人員對其進行拆裝替換的問題。

2、為解決上述技術問題，本實用新型是通過以下技術方案實現的：

3、本實用新型為一種具有降噪結構的聚氨酯泡沫填縫劑生產用震動盤，包括安裝板，所述安裝板的頂端固定連接有震動盤本體，所述震動盤本體的一側安裝有導料軌，還包括安裝機構：所述安裝機構包括設置在所述安裝板下方的固定框，所述固定框的外側轉動連接有轉鈕，所述轉鈕的一端固定連接有連接桿，所述連接桿的一端螺紋連接有滑板，所述滑板的一端固定連接有連接組件，所述安裝板的一側滑動連接有滑塊，所述滑塊的一端固定連接有卡合組件，所述安裝板的內側位于所述滑板的兩側均轉動連接有轉動齒輪；降噪機構：所述降噪機構設置在所述震動盤本體的下方。

4、進一步地，所述降噪機構包括設置在所述震動盤本體下方的傳導桿，所述傳導桿的外表面套接有降噪棉，所述降噪棉的內側固定連接有減震組件。

5、進一步地，所述減震組件包括設置在所述降噪棉內側的橡膠條。

6、進一步地，所述連接組件包括設置在所述滑板一端的安裝塊。

7、進一步地，所述卡合組件包括設置在所述滑塊一端的卡塊，所述滑板的一側開設有卡槽，所述卡塊的尺寸和所述卡槽的尺寸相適配。

8、進一步地，所述滑塊的內側開設有齒槽，所述滑塊和所述轉動齒輪為嚙合連接。

9、進一步地，所述連接桿的外表面均勻設置有螺紋，所述滑板的內部開設有螺紋槽，所述滑板的一側固定連接有導向塊，所述安裝板的內側開設有導向槽。

10、相比于現有技術，本實用新型的優點在于：

11、本實用新型，設有安裝機構，工作人員將安裝板和安裝處對齊后，通過同時轉動固定框外側的轉鈕，可以使轉鈕轉動的過程中帶動一端固定連接的連接桿進行轉動，使得連接桿轉動的過程中帶動一端螺紋連接的滑板進行滑動，使得滑板一端固定連接的安裝塊對安裝處的外表面進行貼合固定，同時使滑板滑動的過程中帶動一側嚙合連接的轉動齒輪進行轉動，使得轉動齒輪轉動的過程中帶動一側嚙合連接的滑塊進行滑動，使得滑塊帶動一端固定連接的卡塊進行滑動并和滑板內側開設的卡槽進行卡合，可以方便工作人員對震動盤進行拆裝的同時增加了安裝的穩定性。

12、基于上述有益效果，設有降噪機構，在上述對震動盤進行使用時，通過震動盤本體的底端均勻安裝有多組傳導桿，在震動盤本體工作產生震動的過程中，震動力通過傳導桿傳導至降噪棉的內部，使降噪棉對產生的噪音進行降噪，同時通過兩組降噪棉之間的連接處固定連接有橡膠條，可以對震動進行減震的同時達到降噪的效果，可以對震動盤工作產生的噪音進行降噪。

技術特征：

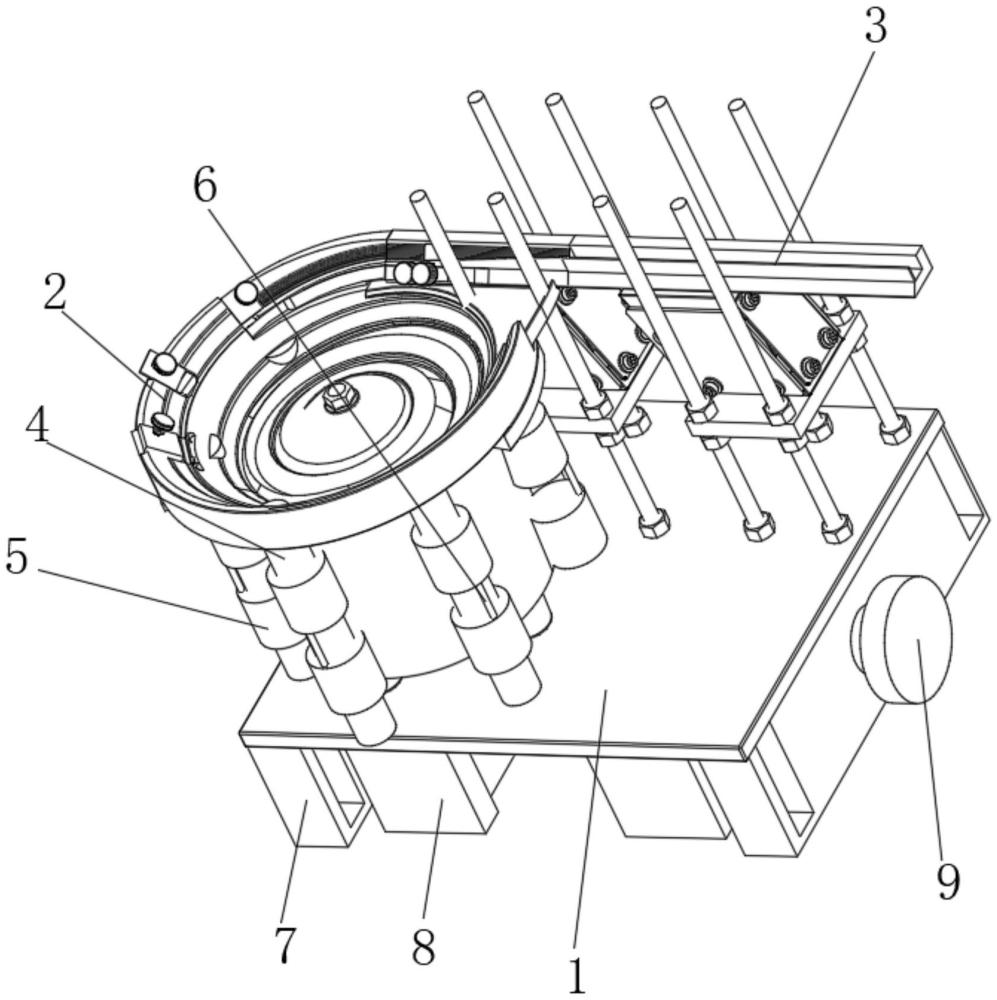

1.一種具有降噪結構的聚氨酯泡沫填縫劑生產用震動盤，包括安裝板(1)，所述安裝板(1)的頂端固定連接有震動盤本體(2)，所述震動盤本體(2)的一側安裝有導料軌(3)，其特征在于，還包括：

2.根據權利要求1所述的一種具有降噪結構的聚氨酯泡沫填縫劑生產用震動盤，其特征在于，所述降噪機構包括設置在所述震動盤本體(2)下方的傳導桿(4)，所述傳導桿(4)的外表面套接有降噪棉(5)，所述降噪棉(5)的內側固定連接有減震組件。

3.根據權利要求2所述的一種具有降噪結構的聚氨酯泡沫填縫劑生產用震動盤，其特征在于，所述減震組件包括設置在所述降噪棉(5)內側的橡膠條(6)。

4.根據權利要求1所述的一種具有降噪結構的聚氨酯泡沫填縫劑生產用震動盤，其特征在于，所述連接組件包括設置在所述滑板(13)一端的安裝塊(14)。

5.根據權利要求1所述的一種具有降噪結構的聚氨酯泡沫填縫劑生產用震動盤，其特征在于，所述卡合組件包括設置在所述滑塊(8)一端的卡塊(11)，所述滑板(13)的一側開設有卡槽，所述卡塊(11)的尺寸和所述卡槽的尺寸相適配。

6.根據權利要求1所述的一種具有降噪結構的聚氨酯泡沫填縫劑生產用震動盤，其特征在于，所述滑塊(8)的內側開設有齒槽，所述滑塊(8)和所述轉動齒輪(12)為嚙合連接。

7.根據權利要求1所述的一種具有降噪結構的聚氨酯泡沫填縫劑生產用震動盤，其特征在于，所述連接桿(10)的外表面均勻設置有螺紋，所述滑板(13)的內部開設有螺紋槽，所述滑板(13)的一側固定連接有導向塊，所述安裝板(1)的內側開設有導向槽。

技術總結
本技術公開了一種具有降噪結構的聚氨酯泡沫填縫劑生產用震動盤，包括安裝板，所述安裝板的頂端固定連接有震動盤本體，所述震動盤本體的一側安裝有導料軌，還包括安裝機構：所述安裝機構包括設置在所述安裝板下方的固定框，所述固定框的外側轉動連接有轉鈕，所述轉鈕的一端固定連接有連接桿，所述連接桿的一端螺紋連接有滑板，所述滑板的一端固定連接有連接組件，所述安裝板的一側滑動連接有滑塊，所述滑塊的一端固定連接有卡合組件。以解決現有的震動盤在工作人員將其安裝在使用處時，通常是將其與工作臺進行擺放使用或是直接焊接安裝，當震動盤發生損壞時，操作起來不僅較為繁瑣，且不便工作人員對其進行拆裝替換的問題。
