本技術涉及野外緊急救援物品領域，特別涉及手搖延時啟動救援電源。

背景技術：

1、現在很多生活必需用品均需使用電力，在野外意外失電的情況下往往束手無策。如汽車、摩托車電瓶缺電無法啟動，手機沒電，天黑無法照明，寒冷需要點火取暖等等。目前的救援電源功能不全，且多數依靠充電儲存以備不需。

2、申請人之前研發了一款手搖無電池救援電源（授權公告號：cn220527728u），手搖發電，機殼內無電池，提供汽車、摩托車電瓶啟動，且照明、點火功能，無需頻繁充電保養和維護，安全性、實用性極強。使用時發現針對大部分12v汽車啟動都沒有問題，但對操作要求較高，需要斷開電瓶單獨連接啟動機電極方可順利啟動。一方面ec5充電接口和ec5放電接口分開，利用電瓶弱電充電后啟動汽車時需要將啟動夾子插入啟動接口，操作不便，尤其是在緊急情況、室外夜間惡劣環境下更是增加操作難度；另一方面就是不能充分發揮超級電容的啟動能力，利用電瓶弱電充電后再轉入啟動模式，由于超級電容電壓高于缺電電瓶會給電瓶放電，而操作人員從車頭到進入駕駛室準備好啟動需要幾秒的時間，可能導致操作人員上車后啟動電壓不夠，并不能充分發揮超級電容的啟動能力。

技術實現思路

1、針對現有技術中存在的問題，本實用新型提供一種手搖延時啟動救援電源，ec5充電接放電接口合而為一，旋鈕開關選擇檔位，內部電路加入繼電器、延時器和蜂鳴器，不僅能充分發揮救援電源的啟動能力，也避免了部分車輛出現故障碼的風險隱患。

2、為實現上述目的，本實用新型提供了以下技術方案：

3、手搖延時啟動救援電源，包括機殼內外安裝的三相交流無刷手搖電機、整流橋、超級電容、電壓表、usb接口、ec5接口，所述手搖電機電連接整流橋后再連接超級電容形成回路，電路上并聯電壓表、usb接口、ec5接口電路，所述電壓表、usb接口分別串接有對應的設于機殼上的按鍵開關，手搖電機、整流橋、超級電容在機殼內，手搖電機的手搖柄穿接在機殼側壁上，電壓表位于機殼正面，?usb接口和ec5接口安裝在機殼側壁上，包括ec5接口的充電電路、啟動電路、輸出電路，機殼上安裝旋鈕開關，旋鈕開關檔位包括充電開關、啟動開關、輸出開關，所述充電電路包括升降壓模塊輸入正極與ec5接口正極相接，輸出正極連接超級電容正極，輸出負極連接充電開關后連接超級電容負極，ec5接口負極連接超級電容負極形成回路；所述啟動電路包括延時器輸入正極、繼電器輸入正極分別連接超級電容正極，延時器輸入負極連接啟動開關后連接超級電容負極，延時器輸出正負極分別連接繼電器正負極，繼電器輸出正極與ec5接口正極相連，ec5接口負極連接超級電容負極形成回路；所述輸出電路包括延時器輸入正級、輸出正極分別連接超級電容正極、繼電器正極，繼電器負極連接輸出開關后連接超級電容負極，繼電器輸出正極連接ec5接口，ec5接口負極連接超級電容負極形成回路。

4、進一步改進方案是，包括蜂鳴器，蜂鳴器正負極分別與繼電器正負極連接，電路上設蜂鳴器常閉開關，安裝在機殼側壁上。啟動救援車輛時，聽到蜂鳴器提示音后再啟動，啟動時救援電源已放電1s～3s左右（人從聽到蜂鳴器提示音到啟動汽車之間的反應時間），所以啟動瞬間啟動機上的電壓基本保證在12.6v～14.5v之間而且接近14.5v，能充分發揮救援電源的啟動能力，也避免了部分車輛出現故障碼的風險隱患。

5、進一步改進方案是，旋鈕開關檔位包括打火機開關，打火機開關兩端分別連接超級電容正極和吹氣雙電弧打火機正極，吹氣雙電弧打火機負極連接超級電容負極，所述吹氣雙電弧打火機的點火口設于機殼側壁上。

6、另一種改進方案是，旋鈕開關檔位包括車載點煙器插座開關，車載點煙器插座開關兩端分別連接超級電容正極和車載點煙器插座正極，車載點煙器插座負極連接超級電容負極，車載點煙器插座設于機殼側壁上。

7、更進一步改進方案是，與usb接口電路并聯有吹氣雙電弧打火機電路，吹氣雙電弧打火機電路上串接打火機開關，所述吹氣雙電弧打火機的點火口、打火機開關并設于機殼側壁上。同時設有吹氣雙電弧打火機、車載點煙器插座開關，吹氣雙電弧打火機實現取火功能，車載點煙器插座可以匹配點煙頭進行點煙，也可以作為小功率臺燈、小風扇之類小電器的連接插座，功能更多。

8、進一步改進方案是，與ec5接口電路并聯有dc5521接口、dc5525接口、type?c接口電路，dc5521接口、dc5525接口、type?c接口電路負極連接升降壓模塊輸入負極，所述dc5521接口、dc5525接口、type?c接口設于ec5接口所在機殼同側壁上。多種類型插口，適用性更強。

9、進一步改進方案是，所述電壓表串接的電壓按鍵開關、usb接口串接的usb接口按鍵開關分別位于機殼正面電壓表左右兩側。

10、進一步改進方案是，包括位于機殼正面的cob臺燈和/或位于機殼頂面的鋁合金反光杯強光手電筒燈，cob臺燈、鋁合金反光杯強光手電筒燈各自串接的臺燈按鍵開關、手電筒燈按鍵開關分別設于機殼側壁上。鋁合金反光杯強光手電筒燈用于遠距離照射，cob臺燈用于近側照明。

11、更進一步改進方案是，所述cob臺燈、鋁合金反光杯強光手電筒燈的電路上，分別串接有分壓電阻。串接電阻分壓，保證3.7v燈在14.5v電壓上不會燒掉。

12、更進一步改進方案是，所述機殼左側壁上安裝有提手，提手與機殼轉動連接。方便提拿，也可折疊貼靠機殼，不占空間。

13、有益效果

14、（1）本裝置ec5接口滿足汽車、摩托車電瓶缺電啟動，usb可供手機、對講機等充電，車載點煙器插座可輸出電壓3-14.5v可供微型風扇，照明燈等小功率電器使用，適用性強。cob臺燈、鋁合金反光杯強光手電筒燈用于黑暗照明，單獨開關控制。吹氣雙電弧打火機，吹氣取火，增強功能。

15、（2）本裝置內部電路加入延時器、吸合繼電器和蜂鳴器，救援電源滿電最高電壓為14.5v，與電瓶并聯瞬間不放電，打開救援電源的啟動開關后延時器先工作即延時15s（給駕駛員上車準備的時間），再放電10s（10s后停止放電），放電瞬間繼電器、蜂鳴器同時工作，當聽到蜂鳴器提示音后再啟動，啟動時救援電源已經放電1s～3s左右（人從聽到蜂鳴器提示音到啟動汽車之間的反應時間），所以啟動瞬間啟動機上的電壓基本保證在12.6v～14.5v之間而且接近14.5v，能充分發揮救援電源的啟動能力，也避免了部分車輛出現故障碼的風險隱患。

16、（3）原來利用電瓶充電和放電為各自獨立的兩個ec5接口，需要對救援電源充電又不想用手搖發電機充電時，需要插拔兩個ec5接口，尤其是冬天在東北地區給使用人員增加操作時間?，F通過電路改進優化，增加4檔旋轉選擇檔位，實現充放電公用一個ec5接口。這樣不僅充分利用了空間，還給操作帶來很大的方便，提升了使用效率，避免了使用編程電路一個開關單擊雙擊長按短按等比較復雜的操作順序，也減少了誤操作的概率。

技術特征：

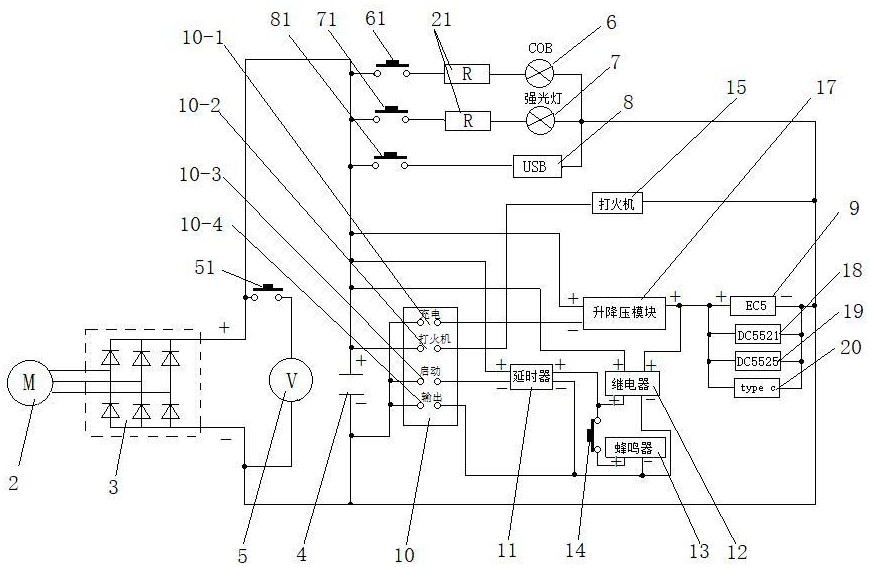

1.手搖延時啟動救援電源，包括機殼（1）內外安裝的三相交流無刷手搖電機（2）、整流橋（3）、超級電容（4）、電壓表（5）、usb接口（8）、ec5接口（9），所述手搖電機（2）電連接整流橋（3）后再連接超級電容（4）形成回路，電路上并聯電壓表（5）、usb接口（8）、ec5接口（9）電路，所述電壓表（5）、usb接口（8）分別串接有對應的設于機殼上的按鍵開關，手搖電機（2）、整流橋（3）、超級電容（4）在機殼內，手搖電機（2）的手搖柄（21）穿接在機殼側壁上，電壓表（5）位于機殼正面，?usb接口（8）和ec5接口（9）安裝在機殼側壁上，其特征在于：包括ec5接口的充電電路、啟動電路、輸出電路，機殼（1）上安裝旋鈕開關（10），旋鈕開關（10）檔位包括充電開關（10-1）、啟動開關（10-3）、輸出開關（10-4），所述充電電路包括升降壓模塊（17）輸入正極與ec5接口（9）正極相接，輸出正極連接超級電容（4）正極，輸出負極連接充電開關（10-1）后連接超級電容（4）負極，ec5接口（9）負極連接超級電容（4）負極形成回路；所述啟動電路包括延時器（11）輸入正極、繼電器（12）輸入正極分別連接超級電容（4）正極，延時器（11）輸入負極連接啟動開關（10-3）后連接超級電容（4）負極，延時器（11）輸出正負極分別連接繼電器（12）正負極，繼電器（12）輸出正極與ec5接口（9）正極相連，ec5接口（9）負極連接超級電容（4）負極形成回路；所述輸出電路包括延時器（11）輸入正級、輸出正極分別連接超級電容（4）正極、繼電器（12）正極，繼電器（12）負極連接輸出開關（10-4）后連接超級電容（4）負極，繼電器（12）輸出正極連接ec5接口（9），ec5接口（9）負極連接超級電容（4）負極形成回路。

2.根據權利要求1所述的手搖延時啟動救援電源，其特征在于：包括蜂鳴器（13），蜂鳴器（13）正負極分別與繼電器（12）正負極連接，電路上設蜂鳴器常閉開關（14），安裝在機殼側壁上。

3.根據權利要求1所述的手搖延時啟動救援電源，其特征在于：旋鈕開關（10）檔位包括打火機開關（10-2），打火機開關（10-2）兩端分別連接超級電容（4）正極和吹氣雙電弧打火機（15）正極，吹氣雙電弧打火機（15）負極連接超級電容（4）負極，所述吹氣雙電弧打火機（15）的點火口設于機殼（1）側壁上。

4.根據權利要求1所述的手搖延時啟動救援電源，其特征在于：旋鈕開關（10）檔位包括車載點煙器插座開關（10-5），車載點煙器插座開關（10-5）兩端分別連接超級電容（4）正極和車載點煙器插座（16）正極，車載點煙器插座（16）負極連接超級電容（4）負極，車載點煙器插座（16）設于機殼側壁上。

5.根據權利要求4所述的手搖延時啟動救援電源，其特征在于：與usb接口電路并聯有吹氣雙電弧打火機電路，吹氣雙電弧打火機電路上串接打火機開關（10-2），所述吹氣雙電弧打火機（15）的點火口、打火機開關（10-2）并設于機殼（1）側壁上。

6.根據權利要求1所述的手搖延時啟動救援電源，其特征在于：與ec5接口電路并聯有dc5521接口、dc5525接口、type?c接口電路，dc5521接口、dc5525接口、type?c接口電路負極連接升降壓模塊輸入負極，所述dc5521接口（18）、dc5525接口（19）、type?c（20）接口設于ec5接口（9）所在機殼同側壁上。

7.根據權利要求1所述的手搖延時啟動救援電源，其特征在于：所述電壓表（5）串接的電壓按鍵開關（51）、usb接口（8）串接的usb接口按鍵開關（81）分別位于機殼正面電壓表左右兩側。

8.根據權利要求1所述的手搖延時啟動救援電源，其特征在于：包括位于機殼正面的cob臺燈（6）和/或位于機殼頂面的鋁合金反光杯強光手電筒燈（7），cob臺燈（6）、鋁合金反光杯強光手電筒燈（7）各自串接的臺燈按鍵開關（61）、手電筒燈按鍵開關（71）分別設于機殼（1）上。

9.根據權利要求8所述的手搖延時啟動救援電源，其特征在于：所述cob臺燈（6）、鋁合金反光杯強光手電筒燈（7）的電路上，分別串接有分壓電阻（23）。

10.根據權利要求1所述的手搖延時啟動救援電源，其特征在于：所述機殼（1）左側壁上安裝有提手（22），提手與機殼轉動連接。
