本發明涉及電池管理，特別涉及一種電池包并機控制方法、電池管理系統及戶用儲能系統。

背景技術：

1、隨著可再生能源的發展，越來越多的家庭開始采用儲能系統來存儲多余的電力，以便在需要的時候使用。戶用儲能系統通常由多個電池包組成，這些電池包可以獨立工作也可以并聯工作。為了使多個電池包能夠協同工作，必須有一套有效的控制系統來管理和協調它們的行為。這包括但不限于為每個電池包分配唯一的標識符、監控各個電池包的狀態、處理它們之間的數據交換等。現有技術缺乏有效的應急響應機制，無法在檢測到異常情況時迅速采取行動，如限流或斷開連接，從而較大限度地減少對整個系統的影響。

技術實現思路

1、本發明的主要目的是提出一種電池包并機控制方法、電池管理系統及戶用儲能系統，旨在解決傳統戶用儲能系統缺乏有效的應急響應機制，無法在檢測到異常情況時迅速采取行動，如限流或斷開連接，從而最大限度地減少對整個系統的影響的問題。

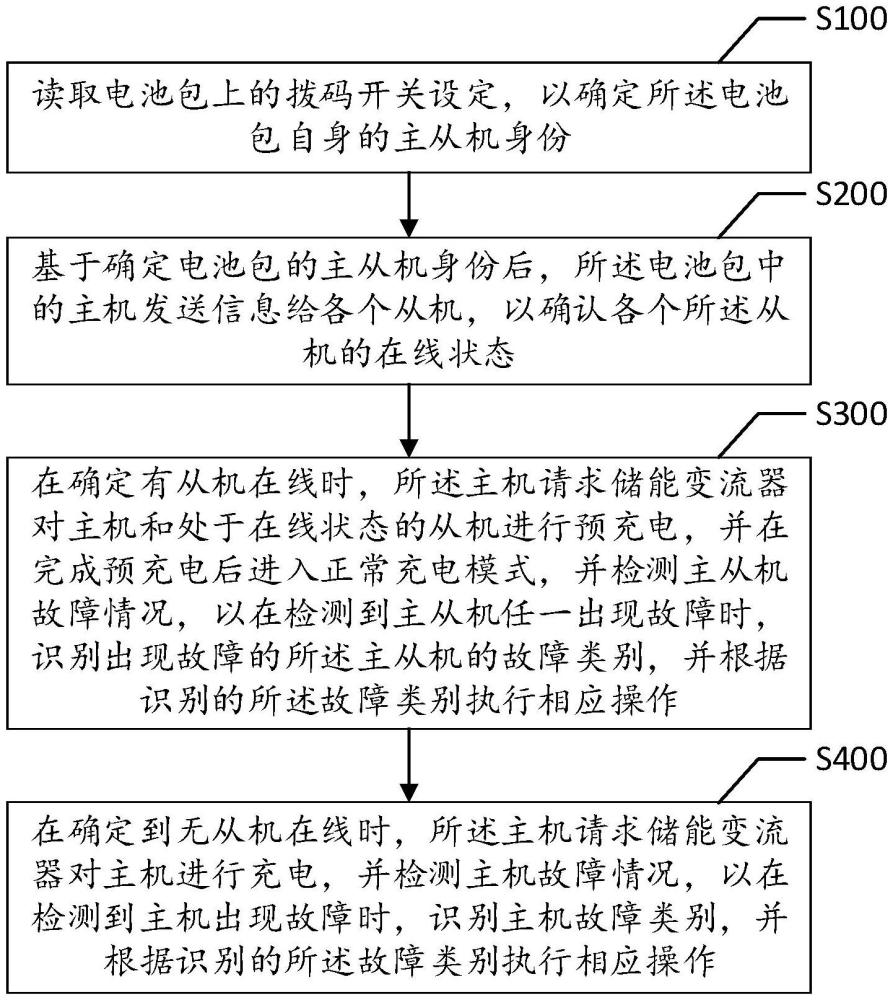

2、本發明提供一種電池包并機控制方法，應用于戶用儲能系統，所述儲能系統包括儲能變流器及多個并聯的電池包，每個所述電池包設置有撥碼開關，所述控制方法包括：

3、讀取電池包上的撥碼開關設定，以確定所述電池包自身的主從機身份；

4、基于確定電池包的主從機身份后，所述電池包中的主機發送信息給各個從機，以確認各個所述從機的在線狀態；

5、在確定有從機在線時，所述主機請求儲能變流器對主機和處于在線狀態的從機進行預充電，并在完成預充電后進入正常充電模式，并檢測主從機故障情況，以在檢測到主從機任一出現故障時，識別出現故障的所述主從機的故障類別，并根據識別的所述故障類別執行相應操作；

6、在確定到無從機在線時，所述主機請求儲能變流器對主機進行充電，并檢測主機故障情況，以在檢測到主機出現故障時，識別主機故障類別，并根據識別的所述故障類別執行相應操作。

7、可選地，所述控制方法還包括：

8、所述主從機進入放電模式，并檢測主從機故障情況，以在檢測到主從機任一出現故障時，識別出現故障的所述主從機的故障類別，并根據識別的所述故障類別執行相應操作。

9、可選地，所述檢測主從機故障情況，以在檢測到主從機任一出現故障時，識別出現故障的所述主從機的故障類別，并根據識別的所述故障類別執行相應操作的具體步驟包括：

10、當檢測到主機存在出現故障時，啟動主機保護機制，識別主機故障類別，并根據識別的所述故障類別執行相應操作；

11、當檢測到從機存在出現故障時，所述故障從機啟動自身保護機制，并發送故障信息給主機，所述主機接收故障從機發送的故障信息，識別從機故障類別，并根據識別的所述故障類別執行相應操作。

12、可選地，所述根據識別的所述故障類別執行相應操作的具體步驟包括：

13、所述主機根據識別的所述故障類別，按照預先設定的程序執行相應操作；

14、基于按照預先設定的程序執行相應操作，所述主機發送請求信息給儲能變流器，以使儲能變流器接收并根據主機發送的請求信息調整充電/放電電流。

15、可選地，所述基于確定電池包的主從機身份后，所述電池包中的主機發送信息給各個從機，以確認各個所述從機的在線狀態的具體步驟包括：

16、基于確定電池包的主從機身份，發送并機信息給從機，以使在線的從機接收并響應主機的廣播幀；

17、根據接收到從機響應主機的廣播幀發送的反饋信息與否，確定電池包的在線狀態。

18、可選地，所述確定有從機在線的步驟具體包括：

19、在接收到從機響應主機的廣播幀發送的反饋信息時，確認當前從機處于在線狀態。

20、可選地，每個所述電池包設置有終端電阻，所述主機與上位機通信連接，所述主機與從機按照撥碼開關的設定數字依次通信連接，所述控制方法還包括：

21、基于確認從機的在線狀態，通過讀取撥碼開關的編號，識別出當前在線從機中的末端從機；

22、所述主機自身的終端電阻開啟，及控制末端從機的終端電阻開啟。

23、可選地，所述電池包間設置有限流回路，所述控制方法還包括：

24、在確定有從機在線時，檢測電池包間的電流，當檢測到電池包間的電流超過設定閾值，則導通限流回路中的開關，以降低電池包間的電流。

25、本發明還提出一種電池管理系統，包括存儲器和處理器，所述存儲器存儲有應用程序，所述處理器用于運行所述存儲器內的應用程序，以執行如上述的電池包并機控制方法的步驟。

26、本發明還提出一種戶用儲能系統，包括多個電池包、儲能變流器、上位機與如上述的電池管理系統；

27、所述電池包包括一個主機與多個從機，所述主機與上位機通信連接，所述主機與從機之間及從機與從機之間通過rs-485線纜通信。

28、本發明提出一種電池包并機控制方法，具有應急響應機制，能夠在檢測到異常情況時根據單機與并機狀態的不同，迅速采取行動，首先執行自身的保護機制，再根據識別的所述故障類別執行相應操作，從而較大限度地減少對整個系統的影響。同時，該控制方法通過撥碼開關來設定設備主從機的身份，使得從機僅和主機交互，以防主從機之間出現通信故障情況。

技術特征：

1.一種電池包并機控制方法，應用于戶用儲能系統，所述儲能系統包括儲能變流器及多個并聯的電池包，其特征在于，每個所述電池包設置有撥碼開關，所述控制方法包括：

2.根據權利要求1所述的電池包并機控制方法，其特征在于，所述控制方法還包括：

3.根據權利要求2所述的電池包并機控制方法，其特征在于，所述檢測主從機故障情況，以在檢測到主從機任一出現故障時，識別出現故障的所述主從機的故障類別，并根據識別的所述故障類別執行相應操作的具體步驟包括：

4.根據權利要求3所述的電池包并機控制方法，其特征在于，所述根據識別的所述故障類別執行相應操作的具體步驟包括：

5.根據權利要求1所述的電池包并機控制方法，其特征在于，所述基于確定電池包的主從機身份后，所述電池包中的主機發送信息給各個從機，以確認各個所述從機的在線狀態的具體步驟包括：

6.根據權利要求5所述的電池包并機控制方法，其特征在于，所述確定有從機在線的步驟具體包括：

7.根據權利要求1-6任一項所述的電池包并機控制方法，每個所述電池包設置有終端電阻，其特征在于，所述主機與上位機通信連接，所述主機與從機按照撥碼開關的設定數字依次通信連接，所述控制方法還包括：

8.根據權利要求1-6任一項所述的電池包并機控制方法，其特征在于，所述電池包間設置有限流回路，所述控制方法還包括：

9.一種電池管理系統，其特征在于，包括存儲器和處理器，所述存儲器存儲有應用程序，所述處理器用于運行所述存儲器內的應用程序，以執行如權利要求1-8任一項所述的電池包并機控制方法的步驟。

10.一種戶用儲能系統，其特征在于，包括多個電池包、儲能變流器、上位機與如權利要求9所述的電池管理系統；

技術總結
本發明提出一種電池包并機控制方法、電池管理系統及戶用儲能系統，控制方法包括：讀取電池包上的撥碼開關設定；電池包中的主機發送信息給各個從機；在確定有從機在線時，主機請求儲能變流器對主機和處于在線狀態的從機進行預充電，并在完成預充電后進入正常充電模式，并檢測主從機故障情況；在確定到無從機在線時，主機請求儲能變流器對主機進行充電，并檢測主機故障情況。本發明具有應急響應機制，能夠在檢測到異常情況時根據單機與并機狀態的不同，迅速采取行動，首先執行自身的保護機制，再根據識別的所述故障類別執行相應操作，從而較大限度地減少對整個系統的影響。

技術研發人員：范卓倫,孫文浩,劉琪
受保護的技術使用者：深圳市青谷智控有限公司
技術研發日：
技術公布日：2025/4/28
