本技術涉及配電箱的，尤其涉及一種夾持機構及可調節式配電箱。

背景技術：

1、配電箱是用來分配電力并保護電氣設備的設備配電箱的主要功能是將電能從主電源分配到不同的電路和設備上，并在需要時切斷電流以保護設備和人員安全。配電箱在家庭、商業建筑和工業場所都有廣泛的應用，在現有的配電箱內連接用的導線通常是通過扎帶固定，扎帶固定可以確保導線在配電箱內部有序排列，避免雜亂的線路布局。這有助于減少導線之間的交叉和混亂，降低了短路或火災的風險。

2、但是扎帶固定導線存在弊端，一旦使用扎帶固定導線，就變得難以重新調整或移動導線。這會導致在未來需要進行布線調整或增加新設備時，需要剪斷扎帶，重新固定導線，增加了維護和布線的復雜性，盡管扎帶固定使得維護工作更容易進行，但當需要更換或調整單個導線時，需要剪斷扎帶并重新固定，這增加了維護的時間和勞動成本，配電箱內安裝的電氣設備存在大小高度的差異，用于固定和定位電氣設備的橫梁通常是固定設置的，這就會導致電氣設備在安裝和調節時缺乏靈活性。

技術實現思路

1、本部分的目的在于概述本實用新型的實施例的一些方面以及簡要介紹一些較佳實施例。在本部分以及本申請的說明書摘要和實用新型名稱中可能會做些簡化或省略以避免使本部分、說明書摘要和實用新型名稱的目的模糊，而這種簡化或省略不能用于限制本實用新型的范圍。

2、鑒于上述或現有技術中存在扎帶固定導線會導致重新布線調整或增加新設備時，需要剪斷扎帶并且重新固定導線，增加了維護和布線的復雜性的問題，提出了本實用新型。

3、因此，本實用新型目的是提供一種夾持機構。

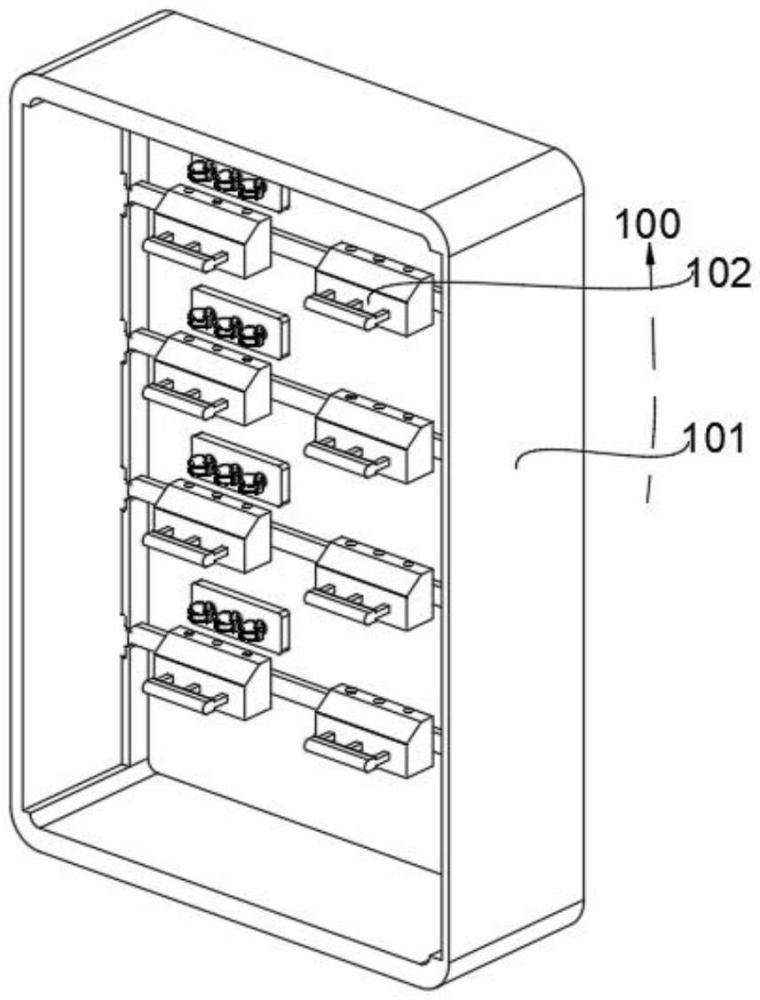

4、為解決上述技術問題，本實用新型提供如下技術方案：安裝單元，包括箱體、設置于所述箱體內的電氣連接件；夾持單元，包括設置于所述箱體內的連接組件、設置于所述連接組件上的轉動組件、設置于所述轉動組件上的夾持組件、設置于所述夾持組件上的固定組件；鎖止單元，包括設置于所述夾持組件上的復位組件、設置于所述夾持組件上的擠壓組件、設置于所述夾持組件上的按壓組件。

5、作為本實用新型所述夾持機構的一種優選方案，其中：所述連接組件包括設置于所述箱體內的固定板、設置于所述固定板上的磁吸板、設置于所述固定板上的旋轉座。

6、作為本實用新型所述夾持機構的一種優選方案，其中：所述轉動組件包括設置于所述旋轉座上的連接座、設置于所述連接座兩側的轉動槽、設置于所述轉動槽內的轉動座。

7、作為本實用新型所述夾持機構的一種優選方案，其中：所述夾持組件包括設置于所述轉動座內的轉動弧板、設置于位于一側所述轉動弧板上的限位弧板、設置于位于另一側所述轉動弧板上的調節弧板。

8、作為本實用新型所述夾持機構的一種優選方案，其中：所述固定組件包括設置于所述調節弧板內的位移槽、設置于所述位移槽內的升降板、設置于所述升降板上的調節塊、設置于所述限位弧板上的固定塊；所述固定塊和調節塊相互配合。

9、作為本實用新型所述夾持機構的一種優選方案，其中：所述復位組件包括設置于所述升降板下端的伸縮槽、設置于所述伸縮槽內的彈簧一、設置于所述彈簧一上的定位桿；所述定位桿固定連接在位移槽的內壁上。

10、作為本實用新型所述夾持機構的一種優選方案，其中：所述擠壓組件包括設置于所述升降板一側的擠壓斜面、設置于所述位移槽內壁的限位槽、設置于所述限位槽內的擠壓板、設置于所述擠壓板一側的傾斜面一、設置于所述擠壓板另一側的傾斜面二。

11、作為本實用新型所述夾持機構的一種優選方案，其中：所述按壓組件包括設置于所述限位槽內的按壓板、設置于所述按壓板上的連接塊、設置于所述限位槽內的滑動槽。

12、本實用新型的夾持機構有益效果：通過夾持單元可以將若干個導線進行夾持固定，再配合鎖止組件，可以在需要重新布線的時候對夾持單元進行解鎖，可以達到重復利用的效果。

13、鑒于在實際使用過程中，還存在橫梁不能調節的問題。

14、為解決上述技術問題，本實用新型還提供如下技術方案：調節單元，包括設置于所述箱體內的調節槽、設置于所述調節槽內的橫梁、設置于所述調節槽且與橫梁相配合的限位組件。

15、作為本實用新型所述可調節式配電箱的一種優選方案，其中：所述限位組件包括設置于所述調節槽內的彈簧二、設置于所述彈簧二的推動板、設置于所述調節槽內的收納槽、設置于所述收納槽內的轉動塊。

16、本實用新型的有益效果：通過設置限位組件，可以對設置于箱體內的若干個橫梁位置進行調節和替換從而達到合適的位置安裝電氣設備，確保設備安裝穩固可靠，不會因為與橫梁的沖突而導致不穩定或不安全的情況發生。

技術特征：

1.一種夾持機構，其特征在于：包括，

2.如權利要求1所述的夾持機構，其特征在于：所述連接組件(201)包括設置于所述箱體(101)內的固定板(201a)、設置于所述固定板(201a)上的磁吸板(201b)、設置于所述固定板(201a)上的旋轉座(201c)。

3.如權利要求2所述的夾持機構，其特征在于：所述轉動組件(202)包括設置于所述旋轉座(201c)上的連接座(202a)、設置于所述連接座(202a)兩側的轉動槽(202b)、設置于所述轉動槽(202b)內的轉動座(202c)。

4.如權利要求3所述的夾持機構，其特征在于：所述夾持組件(203)包括設置于所述轉動座(202c)內的轉動弧板(203a)、設置于位于一側所述轉動弧板(203a)上的限位弧板(203b)、設置于位于另一側所述轉動弧板(203a)上的調節弧板(203c)。

5.如權利要求4所述的夾持機構，其特征在于：所述固定組件(204)包括設置于所述調節弧板(203c)內的位移槽(204a)、設置于所述位移槽(204a)內的升降板(204b)、設置于所述升降板(204b)上的調節塊(204c)、設置于所述限位弧板(203b)上的固定塊(204d)；

6.如權利要求5所述的夾持機構，其特征在于：所述復位組件(301)包括設置于所述升降板(204b)下端的伸縮槽(301a)、設置于所述伸縮槽(301a)內的彈簧一(301b)、設置于所述彈簧一(301b)上的定位桿(301c)；

7.如權利要求6所述的夾持機構，其特征在于：所述擠壓組件(302)包括設置于所述升降板(204b)一側的擠壓斜面(302a)、設置于所述位移槽(204a)內壁的限位槽(302b)、設置于所述限位槽(302b)內的擠壓板(302c)、設置于所述擠壓板(302c)一側的傾斜面一(302d)、設置于所述擠壓板(302c)另一側的傾斜面二(302e)。

8.如權利要求7所述的夾持機構，其特征在于：所述按壓組件(303)包括設置于所述限位槽(302b)內的按壓板(303a)、設置于所述按壓板(303a)上的連接塊(303b)、設置于所述限位槽(302b)內的滑動槽(303c)。

9.一種可調節式配電箱，包括權利要求1～8任一所述的夾持機構，其特征在于：以及，

10.如權利要求9所述的可調節式配電箱，其特征在于：所述限位組件(403)包括設置于所述調節槽(401)內的彈簧二(403a)、設置于所述彈簧二(403a)的推動板(403b)、設置于所述調節槽(401)內的收納槽(403c)、設置于所述收納槽(403c)內的轉動塊(403d)。

技術總結
本技術涉及配電箱的技術領域，特別是一種夾持機構及可調節式配電箱，包括，安裝單元，包括箱體、設置于所述箱體內的電氣連接件；夾持單元，包括設置于所述箱體內的連接組件、設置于所述連接組件上的轉動組件、設置于所述轉動組件上的夾持組件、設置于所述夾持組件上的固定組件。本技術的夾持機構有益效果是通過夾持單元可以將若干個導線進行夾持固定，再配合鎖止組件，可以在需要重新布線的時候對夾持單元進行解鎖，可以達到重復利用的效果，通過設置限位組件，可以對設置于箱體內的若干個橫梁位置進行調節和替換從而達到合適的位置安裝電氣設備，確保設備安裝穩固可靠，不會因為與橫梁的沖突而導致不穩定或不安全的情況發生。

技術研發人員：王興,朱清濤,辛栓義,鄒志平,董佳,楊文楠
受保護的技術使用者：貴州省三元科技電氣有限公司
技術研發日：20240717
技術公布日：2025/4/28
