本發明屬于走線架，尤其涉及一種機房用網格式走線架。

背景技術：

1、走線架，也稱為電纜橋架、線槽或母線槽，是用于支撐和組織電線、電纜及其它相關布線的結構。它們在數據中心、辦公室、工業設施以及住宅建筑中非常常見，用于管理和保護電線免受物理損害，并確保良好的空氣流通以幫助散熱。走線架通常由金屬(如鋼或鋁)或塑料制成，具有不同的形狀和尺寸，可以根據需要定制。

2、網格式走線架是走線架的一種，它由金屬絲編織而成，形成一個開放式的網格結構。在現有技術中，網格式走線架的寬度尺寸通常是固定的。在進行安裝時，需要根據不同的安裝區域和使用需求來安裝不同尺寸規格的網格式走線架，這就導致了網格式走線架的適應性不佳。

技術實現思路

1、本發明實施例的目的在于提供一種機房用網格式走線架，旨在解決上述背景技術中提出的問題。

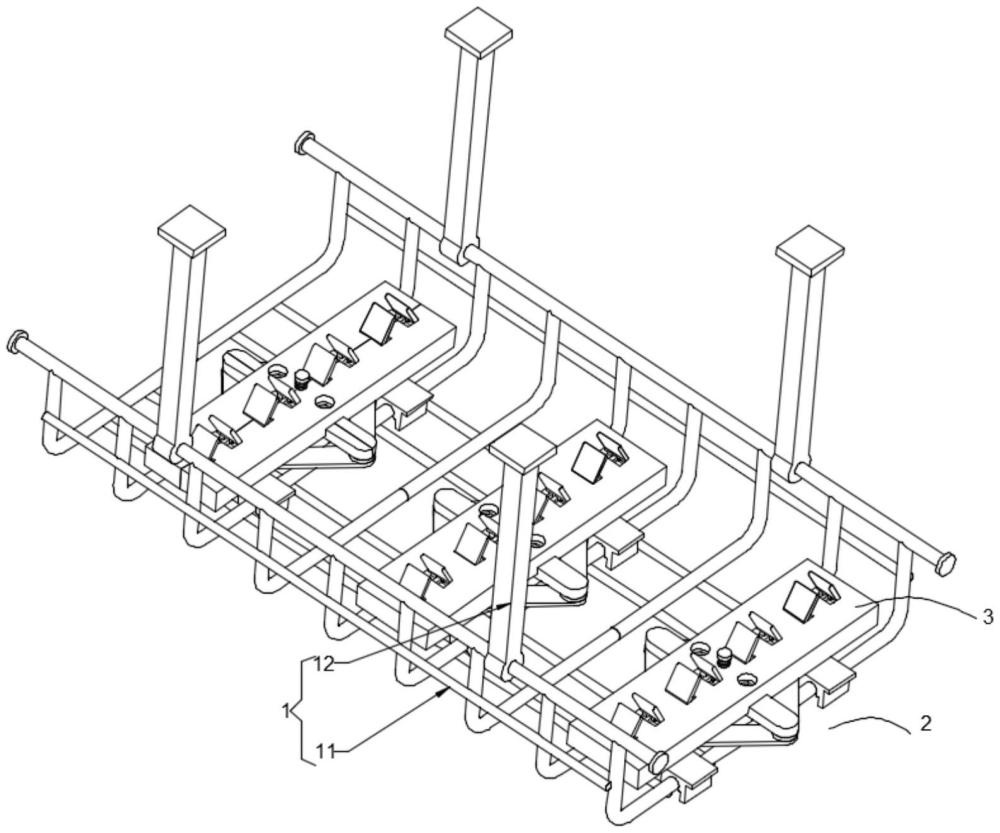

2、本發明實施例是這樣實現的，一種機房用網格式走線架，包括走線架本體，所述走線架本體包括兩個對稱設置的走線半架，且兩個所述走線半架之間通過伸縮式的連接模塊相互連接；還包括：

3、電線固定模塊，所述電線固定模塊包括安裝于走線架本體中的放置座，所述放置座的內部沿豎直方向滑動安裝有同步調節板，且所述放置座的頂部安裝有用于帶動同步調節板驗證豎直方向進行上下移動的第一調節件，所述放置座的頂部等距分布有若干定位組件，所述定位組件包括兩個對稱設置的限位板，所述限位板沿走線架本體的寬度方向滑動安裝于放置座上，各所述限位板的底部均鉸接有一個拉桿，同一組定位組件中的各所述拉桿遠離限位板的一端均鉸接于同一個連接塊上，且所述連接塊均通過第二調節件安裝于同步調節板上，所述第二調節件用于帶動連接塊沿豎直方向進行上下運動。

4、進一步的技術方案，所述走線架本體還包括固定柱，所述固定柱與走線半架連接，且所述固定柱遠離走線半架的一端設置有安裝法蘭，用于將走線半架固定于安裝位置處。

5、進一步的技術方案，所述連接模塊包括兩個對稱設置的連接座，且兩個所述連接座分別安裝于兩個走線半架上，各所述連接座的頂部均安裝有一個安裝軸，各所述安裝軸上均對稱安裝有兩個連桿，同一個安裝軸上的兩個所述連桿遠離該安裝軸的一端通過連接軸與另一個安裝軸上連桿連接，通過四個連桿的配合形成一個菱形的連桿結構，且各所述連接軸中均設置有一組用于固定其上安裝的兩個連桿之間的夾角的限位組件，兩個所述連接軸均滑動安裝于安裝座的底部，且放置座的底部設置有與安裝座匹配的安裝槽，且所述放置座通過連接螺栓可拆卸地安裝于安裝座上。

6、進一步的技術方案，所述限位組件包括若干環列安裝于連接軸內部的限位卡塊，所述限位卡塊沿連接軸的徑向滑動安裝于連接軸中，并可伸出到連接軸的側壁外部，且所述連接軸上還設置有用于帶動各限位卡塊沿連接軸的徑向進行滑動的控制組件，所述限位卡塊的兩側通過第一彈簧與連接軸的內部連接，所述限位卡塊遠離連接軸中心的一端設置有限位插塊，且所述連桿與連接軸配合的區域環列設置有若干限位卡槽。

7、進一步的技術方案，所述控制組件包括沿連接軸的軸向滑動安裝于連接軸頂部的壓柱，以及沿豎直方向滑動安裝于安裝座中的壓板，所述壓柱的下端插入到連接軸內部，且所述壓柱的底部設置有第二斜臺，各所述限位卡塊靠近連接軸中心的一端均設置有與第二斜臺匹配的第一斜臺，所述壓板通過若干第三彈簧與安裝座連接。

8、進一步的技術方案，所述第一調節件為調節螺桿，所述放置座的頂部開設有用于安裝第一調節件的螺紋孔，所述第一調節件的底部轉動安裝于同步調節板上。

9、進一步的技術方案，所述第二調節件也為螺紋桿，且所述同步調節板上開設有用于安裝第二調節件的螺紋孔，所述第二調節件的頂部轉動安裝于連接塊的底部，所述第二調節件的底部貫穿放置座的底壁并伸出到放置座的外部，且所述放置座的底部開設有與第二調節件匹配的通孔。

10、本發明實施例提供的一種機房用網格式走線架，使用時，先根據使用需求調節兩個走線半架之間的間距，然后將適配的放置座安裝到走線架本體中。之后便可將各電線分別放置于一組定位組件的兩個限位板之間，再通過第一調節件帶動同步調節板向下運動，同步調節板可通過第二調節件帶動連接塊同步向下運動，連接塊可帶動其上的兩個拉桿同步運動，從而使得同一組定位組件中的兩個限位板同時相向運動，即可通過兩個限位板將電線固定住。通過多組定位組件的同步工作，可實現對各電線的快速固定。后續要更換某一特定的電線時，只需控制對應定位組件中的第二調節件工作，通過該第二調節件帶動對應的連接塊會向上運動，從而使得該組定位組件打開，便可將對應的電線單獨拆下。該裝置采用伸縮式結構，可靈活地調節尺寸，適配不同的工作需求，并可實現電線的快速固定，使用方便，適用范圍廣。

技術特征：

1.一種機房用網格式走線架，其特征在于，包括走線架本體，所述走線架本體包括兩個對稱設置的走線半架，且兩個所述走線半架之間通過伸縮式的連接模塊相互連接；還包括：

2.根據權利要求1所述的機房用網格式走線架，其特征在于，所述走線架本體還包括固定柱，所述固定柱與走線半架連接，且所述固定柱遠離走線半架的一端設置有安裝法蘭，用于將走線半架固定于安裝位置處。

3.根據權利要求1所述的機房用網格式走線架，其特征在于，所述連接模塊包括兩個對稱設置的連接座，且兩個所述連接座分別安裝于兩個走線半架上，各所述連接座的頂部均安裝有一個安裝軸，各所述安裝軸上均對稱安裝有兩個連桿，同一個安裝軸上的兩個所述連桿遠離該安裝軸的一端通過連接軸與另一個安裝軸上連桿連接，通過四個連桿的配合形成一個菱形的連桿結構，且各所述連接軸中均設置有一組用于固定其上安裝的兩個連桿之間的夾角的限位組件，兩個所述連接軸均滑動安裝于安裝座的底部，且放置座的底部設置有與安裝座匹配的安裝槽，且所述放置座通過連接螺栓可拆卸地安裝于安裝座上。

4.根據權利要求3所述的機房用網格式走線架，其特征在于，所述限位組件包括若干環列安裝于連接軸內部的限位卡塊，所述限位卡塊沿連接軸的徑向滑動安裝于連接軸中，并可伸出到連接軸的側壁外部，且所述連接軸上還設置有用于帶動各限位卡塊沿連接軸的徑向進行滑動的控制組件，所述限位卡塊的兩側通過第一彈簧與連接軸的內部連接，所述限位卡塊遠離連接軸中心的一端設置有限位插塊，且所述連桿與連接軸配合的區域環列設置有若干限位卡槽。

5.根據權利要求4所述的機房用網格式走線架，其特征在于，所述控制組件包括沿連接軸的軸向滑動安裝于連接軸頂部的壓柱，以及沿豎直方向滑動安裝于安裝座中的壓板，所述壓柱的下端插入到連接軸內部，且所述壓柱的底部設置有第二斜臺，各所述限位卡塊靠近連接軸中心的一端均設置有與第二斜臺匹配的第一斜臺，所述壓板通過若干第三彈簧與安裝座連接。

6.根據權利要求1所述的機房用網格式走線架，其特征在于，所述第一調節件為調節螺桿，所述放置座的頂部開設有用于安裝第一調節件的螺紋孔，所述第一調節件的底部轉動安裝于同步調節板上。

7.根據權利要求6所述的機房用網格式走線架，其特征在于，所述第二調節件也為螺紋桿，且所述同步調節板上開設有用于安裝第二調節件的螺紋孔，所述第二調節件的頂部轉動安裝于連接塊的底部，所述第二調節件的底部貫穿放置座的底壁并伸出到放置座的外部，且所述放置座的底部開設有與第二調節件匹配的通孔。

技術總結
本發明適用于走線架技術領域，提供了一種機房用網格式走線架，包括走線架本體，所述走線架本體包括兩個走線半架，兩個走線半架之間通過連接模塊相互連接；還包括：電線固定模塊，所述電線固定模塊包括放置座，所述放置座中安裝有同步調節板，所述放置座的頂部等距分布有若干定位組件，所述定位組件包括兩個限位板，所述限位板的底部均鉸接有一個拉桿，同一組定位組件中的各所述拉桿均鉸接于同一個連接塊上，且所述連接塊均通過第二調節件安裝于同步調節板上。該裝置采用伸縮式結構，可靈活地調節尺寸，適配不同的工作需求，并可實現電線的快速固定，使用方便，適用范圍廣。

技術研發人員：閆航飛,閆字連,熊懷忠,艾榮榮,邊占鵬,閆偉
受保護的技術使用者：河北鴻宇通信器材有限公司
技術研發日：
技術公布日：2025/4/28
