本發明涉及光伏設備，具體涉及一種可調節角度光伏支架。

背景技術：

1、隨著太陽能光伏發電技術的廣泛應用，光伏板的使用數量日益增多。然而，光伏板在長期使用過程中，其表面會逐漸積累灰塵、沙塵、鳥糞等污染物，這些污染物會阻擋陽光照射到光伏板表面，降低光伏板的發電效率。

2、光伏板通過支架安裝在現場，現有技術中的部分支架功能單一，無法處理光伏板表面灰塵。目前，對于光伏板表面灰塵的清理主要依靠人工定期擦拭或采用高壓水槍沖洗等方式。人工擦拭不僅勞動強度大、效率低，而且對于大面積的光伏電站來說，難以做到及時、全面的清理；高壓水槍沖洗雖然效率相對較高，但需要消耗大量的水資源，并且在一些水資源匱乏的地區難以實施。

3、還有部分支架增設有灰塵清理組件，但其需要全程電力驅動，不夠節能，無法充分利用自然條件。根據觀察，光伏板表面灰塵蓄積最嚴重情況為大風天氣，因此完全可以利用風力清理光伏板，降低大風天氣光伏板被灰塵遮擋程度，提高發電量。

技術實現思路

1、本發明的目的就在于為了解決上述問題而提供一種可調節角度光伏支架，詳見下文闡述。

2、為實現上述目的，本發明提供了以下技術方案：

3、本發明提供的一種可調節角度光伏支架，包括安裝架，所述安裝架上安裝有光伏板，所述安裝架上安裝有清理機構，用于清理光伏板表面灰塵，所述安裝架底部固定連接有調節架組件，用于調節光伏板的角度和朝向；

4、所述清理機構包括兩個分別固定連接在安裝架兩側的固定板，兩個固定板之間轉動連接有兩個轉軸，所述轉軸上固定連接有兩個鏈輪，位于不同轉軸且對應的兩個鏈輪通過鏈條傳動連接，兩個鏈條的相對位置均固定連接有連接頭，且連接頭上轉動連接有固定銷，所述固定銷上固定連接有齒輪，兩個固定銷之間固定連接有固定管，所述固定管表面設置有毛刷，所述固定管內設置有敲擊組件，固定管旋轉時能夠通過敲擊組件敲擊光伏板表面，所述安裝架上固定連接有兩個齒條，兩個齒輪分別與兩個齒條適配，兩個鏈條之間固定連接有橡膠刮板；

5、所述轉軸上固定連接有風輪。

6、采用上述一種可調節角度光伏支架，根據地區的光照通過調節架組件調節光伏板的角度，使其發電效率最大化，當環境風力增大時，會增加光伏板表面灰塵的覆蓋情況，同時風力也會驅動清理機構，使清理機構清理光伏板表面的灰塵；

7、自然風能夠驅動風輪，風輪轉動轉軸，轉軸與鏈輪、鏈條、齒輪以及齒條配合能夠轉動固定管和毛刷，并且固定管跟隨鏈輪沿光伏板長度移動，固定管與毛刷配合能夠使覆蓋在光伏板表面的灰塵松動，隨之通過橡膠刮板能夠?qū)⒐夥灞砻娴幕覊m掛掉，固定管旋轉的同時其內部的敲擊組件能夠?qū)夥灞砻媲脫?，從而產生震動，有利于光伏板表面灰塵松動。

8、作為優選，所述固定板上固定連接有電機，且電機輸出軸與兩個轉軸的其中一個端部固定連接。

9、作為優選，所述安裝架底部設置有若干鏤空，用于光伏板散熱。

10、作為優選，所述清理機構上固定連接有灰塵傳感器，用于檢測光伏板表面灰塵覆蓋率。

11、作為優選，所述調節架組件包括底座，所述底座上豎直固定連接有支撐柱，所述支撐柱上端通過螺栓固定安裝有安裝板，所述安裝板上豎直固定連接有電動推桿和支撐臂，所述電動推桿活動端與安裝架底部鉸接，所述支撐臂上端與安裝架底部鉸接。

12、作為優選，所述安裝板底部固定連接有橡膠墊，所述支撐柱上端固定連接有若干個定位頭，且定位頭與橡膠墊對應。

13、作為優選，所述風輪輪廓處固定連接有固定圈，所述固定圈表面沿風輪徑向固定連接有若干個槳葉。

14、作為優選，所述敲擊組件包括若干個活動桿，所述活動桿沿固定管徑向貫穿固定管，所述活動桿表面套設有彈簧，所述彈簧兩端分別與固定管和活動桿固定連接。

15、所述活動桿穿過固定管的一端固定連接有橡膠頭。

16、有益效果在于：

17、通過自然風能夠驅動風輪，風輪轉動轉軸，轉軸與鏈輪、鏈條、齒輪以及齒條配合能夠轉動固定管和毛刷，并且固定管跟隨鏈輪沿光伏板長度移動，固定管與毛刷配合能夠使覆蓋在光伏板表面的灰塵松動，隨之通過橡膠刮板能夠?qū)⒐夥灞砻娴幕覊m掛掉，固定管旋轉的同時其內部的敲擊組件能夠?qū)夥灞砻媲脫簦瑥亩a(chǎn)生震動，有利于光伏板表面灰塵松動，通過設置清理機構能夠節省灰塵清理的能耗，同時提高光伏板在風沙天氣的發電率。

技術特征：

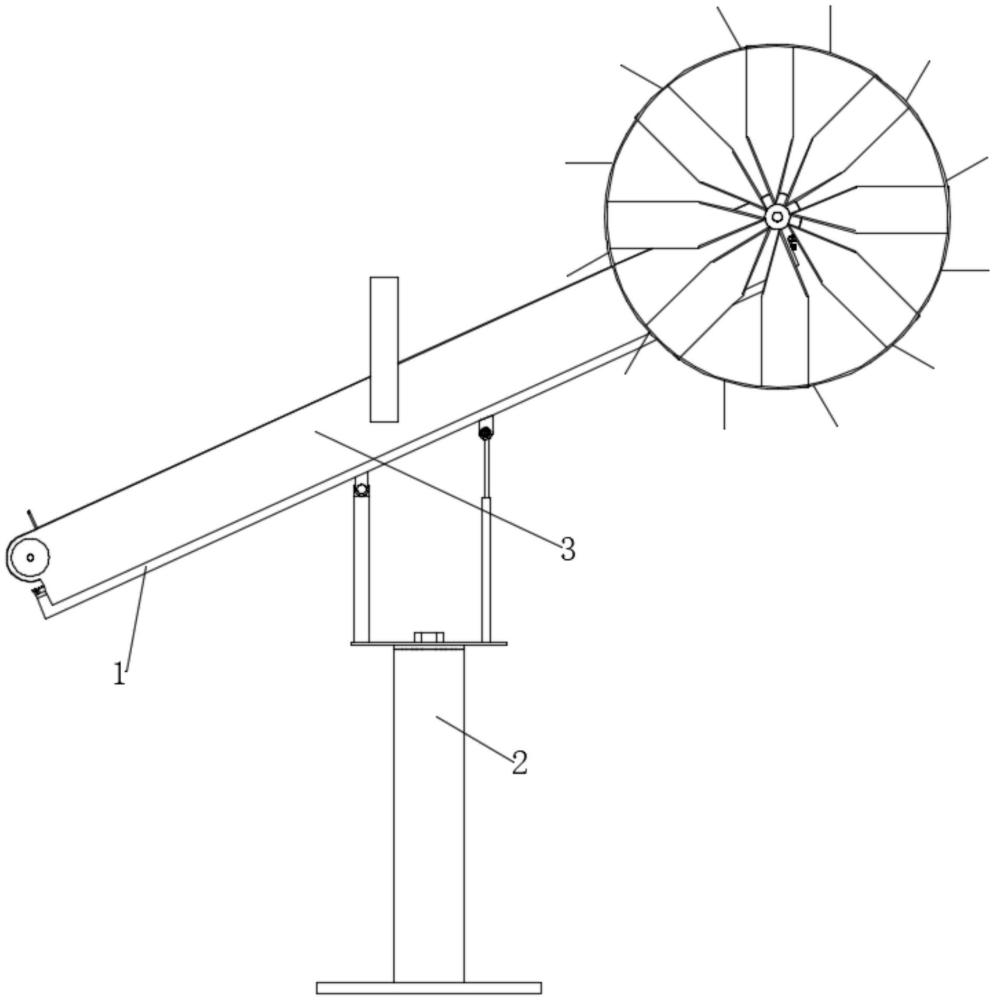

1.一種可調節角度光伏支架，其特征在于：包括安裝架(1)，所述安裝架(1)上安裝有光伏板(4)，所述安裝架(1)上安裝有清理機構(3)，用于清理光伏板(4)表面灰塵，所述安裝架(1)底部固定連接有調節架組件(2)，用于調節光伏板(4)的角度和朝向；

2.根據權利要求1所述一種可調節角度光伏支架，其特征在于：所述固定板(15)上固定連接有電機(20)，且電機(20)輸出軸與兩個轉軸(16)的其中一個端部固定連接。

3.根據權利要求1所述一種可調節角度光伏支架，其特征在于：所述安裝架(1)底部設置有若干鏤空，用于光伏板(4)散熱。

4.根據權利要求1所述一種可調節角度光伏支架，其特征在于：所述清理機構(3)上固定連接有灰塵傳感器(14)，用于檢測光伏板(4)表面灰塵覆蓋率。

5.根據權利要求1所述一種可調節角度光伏支架，其特征在于：所述調節架組件(2)包括底座(6)，所述底座(6)上豎直固定連接有支撐柱(7)，所述支撐柱(7)上端通過螺栓(9)固定安裝有安裝板(8)，所述安裝板(8)上豎直固定連接有電動推桿(12)和支撐臂(13)，所述電動推桿(12)活動端與安裝架(1)底部鉸接，所述支撐臂(13)上端與安裝架(1)底部鉸接。

6.根據權利要求5所述一種可調節角度光伏支架，其特征在于：所述安裝板(8)底部固定連接有橡膠墊(10)，所述支撐柱(7)上端固定連接有若干個定位頭(11)，且定位頭(11)與橡膠墊(10)對應。

7.根據權利要求1所述一種可調節角度光伏支架，其特征在于：所述風輪(5)輪廓處固定連接有固定圈(28)，所述固定圈(28)表面沿風輪(5)徑向固定連接有若干個槳葉(29)。

8.根據權利要求1所述一種可調節角度光伏支架，其特征在于：所述敲擊組件(24)包括若干個活動桿(25)，所述活動桿(25)沿固定管(19)徑向貫穿固定管(19)，所述活動桿(25)表面套設有彈簧(26)，所述彈簧(26)兩端分別與固定管(19)和活動桿(25)固定連接。

9.根據權利要求8所述一種可調節角度光伏支架，其特征在于：所述活動桿(25)穿過固定管(19)的一端固定連接有橡膠頭(27)。

技術總結
本發明公開了一種可調節角度光伏支架，涉及光伏設備領域，包括安裝架，所述安裝架上安裝有光伏板，所述安裝架上安裝有清理機構，用于清理光伏板表面灰塵，所述安裝架底部固定連接有調節架組件，用于調節光伏板的角度和朝向；所述清理機構包括兩個分別固定連接在安裝架兩側的固定板。有益效果在于：通過自然風能夠驅動風輪，風輪轉動轉軸，固定管與毛刷配合能夠使覆蓋在光伏板表面的灰塵松動，隨之通過橡膠刮板能夠?qū)⒐夥灞砻娴幕覊m掛掉，固定管旋轉的同時其內部的敲擊組件能夠?qū)夥灞砻媲脫簦瑥亩a(chǎn)生震動，有利于光伏板表面灰塵松動，通過設置清理機構能夠節省灰塵清理的能耗，同時提高光伏板在風沙天氣的發電率。

技術研發人員：熊高峽,陽建龍,薛永鋒,王洪義,張亞琦,劉童,王子銘,劉永福,樂天雄,孫云昊,張俊笑,李明,歐陽化胤,尹遜棟,余雄,袁振邦
受保護的技術使用者：中國能源建設集團國際工程有限公司
技術研發日：
技術公布日：2025/4/28
