本發明屬于儀器零部件，更具體地說，是涉及一種核電站用電源設備功率組件。

背景技術：

1、電源設備包括功率組件，功率組件所包含的各個模塊彼此電氣耦合以實現功率變換。功率組件通常包括功率開關模塊、電容模塊和相應的電連接模塊；其中，功率開關模塊所包含的各功率開關彼此電氣耦合并構成功率拓撲以實現變流功能，電容模塊則與功率開關模塊的輸入端或輸出端電氣耦合并構成直流母線，電連接模塊則用于將二者建立對應的電連接關系。

2、隨著功率等級的不斷提升，功率組件的功率密度不斷增大，導致功率組件內相應器件的數量也越來越多，若功率組件還采用常規布局會導致其占用空間大，電容模塊的利用率低。

技術實現思路

1、本發明的目的在于提供一種核電站用電源設備功率組件，旨在解決現有技術中存在的占用空間大、電容模塊利用率低的技術問題。

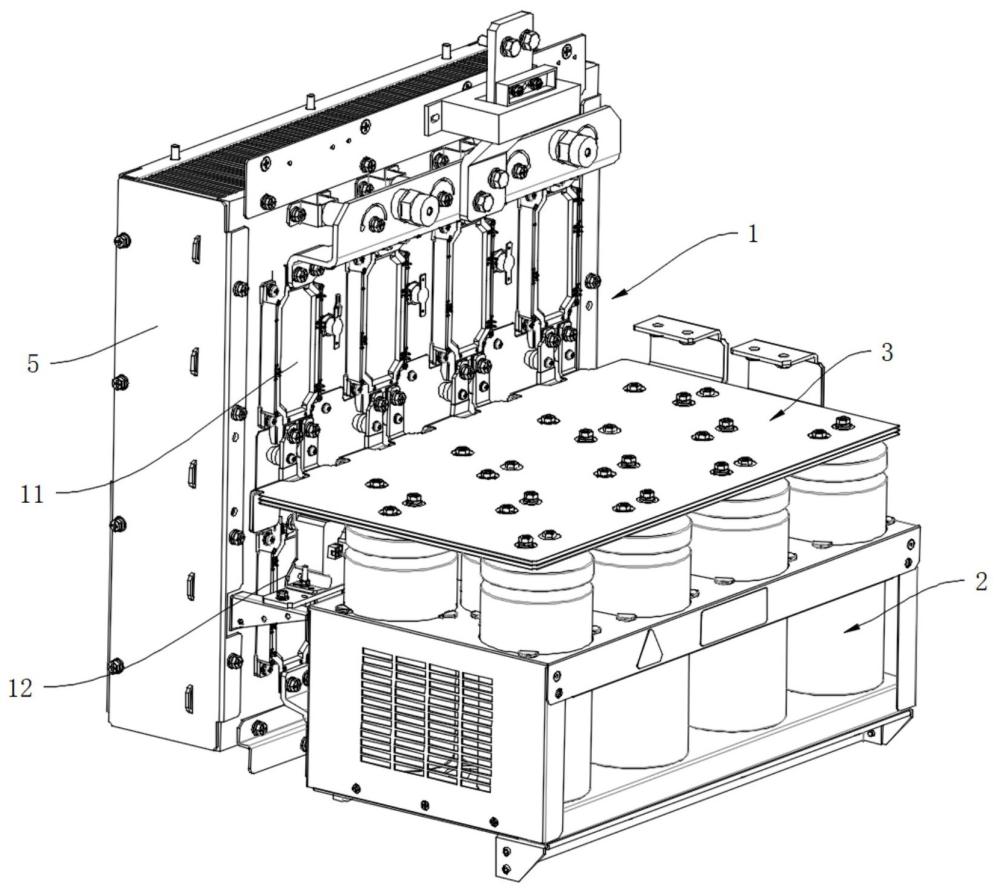

2、為實現上述目的，本發明采用的技術方案是：提供一種核電站用電源設備功率組件，包括：

3、功率開關模塊，包括上下對應設置的上排功率開關單元和下排功率開關單元；

4、電容模塊，設置在所述下排功率開關單元的正前方；

5、層疊母排，設置在所述電容模塊的頂面，且與所述電容模塊電連接；所述層疊母排包括上下疊置且相互絕緣的第一母排和第二母排；所述第一母排具有向上翻折的第一上端子和向下翻折的第一下端子；所述第二母排具有向上翻折的第二上端子和向下翻折的第二下端子；

6、其中，所述第一上端子和所述第二上端子分別與所述上排功率開關單元電連接；所述第一下端子和所述第二下端子分別與所述下排功率開關單元電連接。

7、在一種可能的實現方式中，所述上排功率開關單元與所述下排功率開關單元沿第一方向呈對稱設置；所述第一上端子與所述第一下端子呈上下交錯設置，所述第二上端子與所述第二下端子呈上下交錯設置，且所述第一下端子位于所述第二上端子的正下方，所述第二下端子位于所述第一上端子的正下方。

8、一些實施例中，所述第一上端子、所述第一下端子、所述第二上端子和所述第二下端子中，至少一個為引出端子，其余為直排端子；

9、所述引出端子包括引出部和連接部，在所述第一方向上，所述引出部位于所述直排端子的外圍，所述連接部與其中一個所述直排端子上下正對應。

10、一些實施例中，所述引出部與所述連接部呈l型設置。

11、一些實施例中，所述連接部和與其上下對應的所述直排端子之間設有絕緣板；所述絕緣板貼附在所述層疊母排上。

12、一些實施例中，所述第一母排的外表面設有第一外絕緣層，所述第二母排的外表面設有第二外絕緣層，所述第一母排與所述第二母排之間設有中間絕緣層。

13、一些實施例中，所述第一外絕緣層與所述中間絕緣層均設有折彎部，或者，所述第二外絕緣層與所述中間絕緣層均設有折彎部；

14、兩個所述折彎部分別與所述引出部的兩個側面貼合。

15、在一種可能的實現方式中，所述第二母排位于所述第一母排的上方；所述第二下端子為連接銅排，所述連接銅排位于所述第二母排的下方及所述電容模塊的后方，所述連接銅排還連接有霍爾器件；

16、所述第一上端子、所述第一下端子分別與所述第一母排一體成型；所述第二上端子與所述第二母排一體成型。

17、一些實施例中，所述連接銅排包括：

18、第一銅排，一端與所述第二母排連接，另一端向下延伸；以及

19、第二銅排，一端與所述第一銅排的延伸端連接，另一端向上彎折并與所述下排功率開關單元連接；所述第二銅排具有水平延伸端，所述霍爾器件套設在所述水平延伸端上。

20、在一種可能的實現方式中，所述上排功率開關單元包括多個沿第一方向間隔分布的上功率開關，所述下排功率開關單元包括多個沿第一方向間隔分布的下功率開關，多個所述上功率開關與多個所述下功率開關一一上下對應；

21、所述第一母排具有與多個所述上功率開關一一對應的第一上端子、與多個所述下功率開關一一對應的第一下端子；

22、所述第二母排具有與多個所述上功率開關一一對應的第二上端子、與多個所述下功率開關一一對應的第二下端子。

23、本發明提供的核電站用電源設備功率組件的有益效果在于：與現有技術相比，本發明核電站用電源設備功率組件，上排功率開關單元和下排功率開關單元上下對應設置，在增大了功率密度基礎上，減小了占用空間，還可共用一組散熱器，優化了零部件布局，提升了散熱效率；電容模塊通過層疊母排分別連接上排功率開關單元和下排功率開關單元，提高了電容模塊的利用率。

技術特征：

1.一種核電站用電源設備功率組件，其特征在于，包括：

2.如權利要求1所述的核電站用電源設備功率組件，其特征在于，所述上排功率開關單元（11）與所述下排功率開關單元（12）沿第一方向呈對稱設置；所述第一上端子（311）與所述第一下端子（312）呈上下交錯設置，所述第二上端子（321）與所述第二下端子（322）呈上下交錯設置，且所述第一下端子（312）位于所述第二上端子（321）的正下方，所述第二下端子（322）位于所述第一上端子（311）的正下方。

3.如權利要求2所述的核電站用電源設備功率組件，其特征在于，所述第一上端子（311）、所述第一下端子（312）、所述第二上端子（321）和所述第二下端子（322）中，至少一個為引出端子（33），其余為直排端子；

4.如權利要求3所述的核電站用電源設備功率組件，其特征在于，所述引出部（331）與所述連接部（332）呈l型設置。

5.如權利要求3所述的核電站用電源設備功率組件，其特征在于，所述連接部（332）和與其上下對應的所述直排端子之間設有絕緣板（34）；所述絕緣板（34）貼附在所述層疊母排（3）上。

6.如權利要求3所述的核電站用電源設備功率組件，其特征在于，所述第一母排（31）的外表面設有第一外絕緣層（35），所述第二母排（32）的外表面設有第二外絕緣層（36），所述第一母排（31）與所述第二母排（32）之間設有中間絕緣層（37）。

7.如權利要求6所述的核電站用電源設備功率組件，其特征在于，所述第一外絕緣層（35）與所述中間絕緣層（37）均設有折彎部（38），或者，所述第二外絕緣層（36）與所述中間絕緣層（37）均設有折彎部（38）；

8.如權利要求1所述的核電站用電源設備功率組件，其特征在于，所述第二母排（32）位于所述第一母排（31）的上方；所述第二下端子（322）為連接銅排，所述連接銅排位于所述第二母排（32）的下方及所述電容模塊（2）的后方，所述連接銅排還連接有霍爾器件（4）；

9.如權利要求8所述的核電站用電源設備功率組件，其特征在于，所述連接銅排包括：

10.如權利要求1所述的核電站用電源設備功率組件，其特征在于，所述上排功率開關單元（11）包括多個沿第一方向間隔分布的上功率開關，所述下排功率開關單元（12）包括多個沿第一方向間隔分布的下功率開關，多個所述上功率開關與多個所述下功率開關一一上下對應；

技術總結
本發明提供了一種核電站用電源設備功率組件，屬于儀器零部件技術領域，包括功率開關模塊、電容模塊和層疊母排。功率開關模塊包括上下對應設置的上排功率開關單元和下排功率開關單元；電容模塊設置在下排功率開關單元的正前方；層疊母排設置在電容模塊的頂面，且與電容模塊電連接；層疊母排包括上下疊置且相互絕緣的第一母排和第二母排；第一母排具有向上翻折的第一上端子和向下翻折的第一下端子；第二母排具有向上翻折的第二上端子和向下翻折的第二下端子。第一上端子和第二上端子分別與上排功率開關單元電連接；第一下端子和第二下端子分別與下排功率開關單元電連接。本發明增大了功率密度，減小了整體占用空間，提高了電容模塊的利用率。

技術研發人員：杜偉,楊海涌,顧申杰,楊文泉,洪縣鎮
受保護的技術使用者：科華數據股份有限公司
技術研發日：
技術公布日：2025/4/6
