本實用新型涉及控制工程的技術領域，特別是無線組網的技術領域。

背景技術：

科技的發展要求我們用信息和通信技術手段快速高效檢測、分析、整合城市運行核心系統的各項關鍵信息，從而對包括民生、環保、公共安全、城市服務、工商業活動在內的各種需求做出智能響應，為城市為社區創造更美好的生活，促進城市的和諧、可持續成長。伴隨人們節能意識環保意識的提高，在照明領域中，采用新型節能光源、節能電器以及高效燈具來達到節約電能的理念已經被大眾接受。

智能感知與無線傳感等物聯網基礎技術的發展與成熟，為智能照明提供了技術支撐。基于有線的照明控制系統布線較為麻煩，增減設備需要重新布線，系統安裝和維護成本較高。

隨著物聯網技術發展，我們可以在路燈控制中利用低功耗微處理器做主動控制，使用Zigbee網絡等無線網絡技術對燈光進行控制，簡單的解決了傳統城市路燈建設帶來的諸多弊端，并全自動化控制，根據氣象，季節，自動更改燈光的開關時間和亮度，大大減少耗電量，為市政建設節約不少的開支。

由于使用了Zigbee協議，整個路燈系統智能聯網起來，任何一個節點都可與其他節點進行通訊，利用Zigbee模塊內部的協議棧，可以實現網絡的自動組件，自動故障冗余恢復，路由通訊，不僅給控制系統極大的監控通信空間，同時網絡的健壯性得到極大的保障。

技術實現要素：

本實用新型的目的就是解決現有技術中的問題，提出一種基于Zigbee的社區路燈智能控制網絡，采用物聯網技術進行社區照明系統組網和自動控制，大大提高了社區路燈照明系統的綠色化和智能化，簡便可靠，適合推廣。

為實現上述目的，本實用新型提出了一種基于Zigbee的社區路燈智能控制網絡，包括供電電源、第一路燈驅動器、第二路燈驅動器、第三路燈驅動器、第四路燈驅動器、第一路燈Zigbee控制模塊、第二路燈Zigbee控制模塊、第三路燈Zigbee控制模塊、第四路燈Zigbee控制模塊、Zigbee控制終端、天線、電源進線端,所述Zigbee控制終端分別和第一路燈Zigbee控制模塊、第二路燈Zigbee控制模塊、第三路燈Zigbee控制模塊、第四路燈Zigbee控制模塊無線相連，所述供電電源分別和第一路燈驅動器、第二路燈驅動器、第三路燈驅動器、第四路燈驅動器電性相連，所述第一路燈驅動器和第一路燈Zigbee控制模塊電性相連。

作為優選，所述Zigbee控制終端的主控芯片是CC2530。

本實用新型的有益效果：本實用新型是一種基于Zigbee的社區路燈智能控制網絡，采用物聯網技術對社區照明系統組網和自動控制，大大提高了社區路燈照明系統控制智能化，簡便可靠，適合推廣。

本實用新型的特征及優點將通過實施例結合附圖進行詳細說明。

附圖說明

圖1是本實用新型一種基于Zigbee的社區路燈智能控制網絡的原理示意圖。

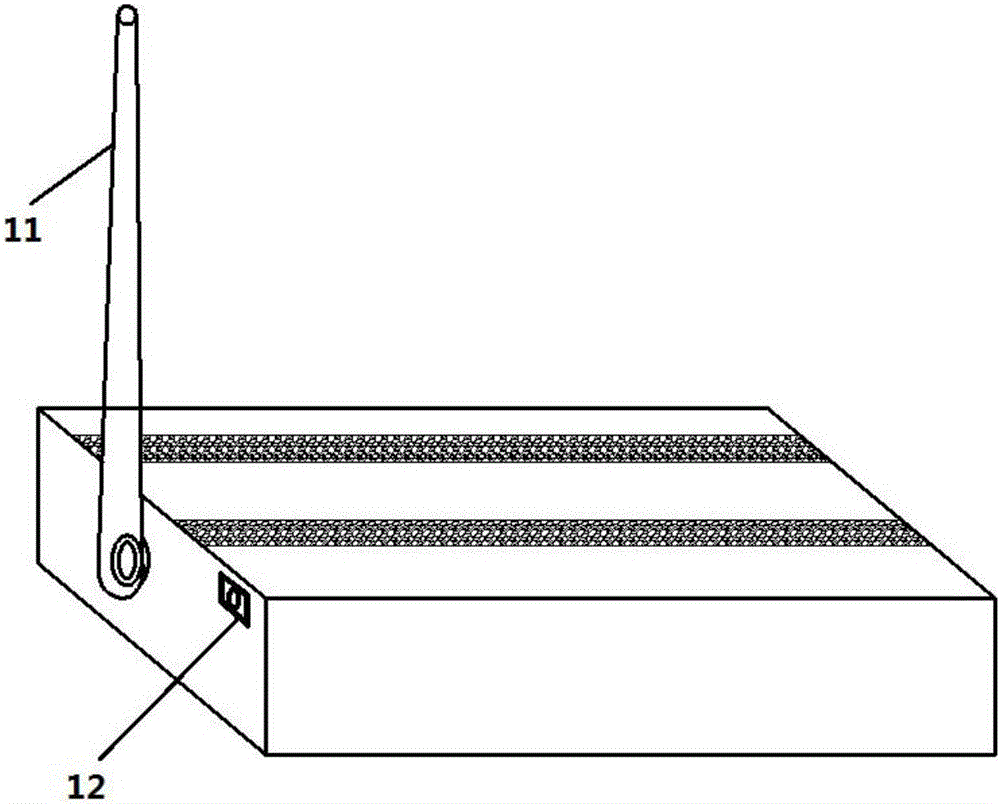

圖2是本實用新型一種基于Zigbee的社區路燈智能控制網絡的Zigbee控制終端示意圖。

圖1、圖2中：1-供電電源、2-第一路燈驅動器、3-第二路燈驅動器、4-第三路燈驅動器、5-第四路燈驅動器5、6-第一路燈Zigbee控制模塊、7-第二路燈Zigbee控制模塊、8-第三路燈Zigbee控制模塊、9-第四路燈Zigbee控制模塊、10-Zigbee控制終端、11-天線、12-電源進線端。

具體實施方式

參閱圖1，本實用新型，包括供電電源1、第一路燈驅動器2、第二路燈驅動器3、第三路燈驅動器4、第四路燈驅動器5、第一路燈Zigbee控制模塊6、第二路燈Zigbee控制模塊7、第三路燈Zigbee控制模塊8、第四路燈Zigbee控制模塊9、Zigbee控制終端10、天線11、電源進線端12，所述Zigbee控制終端10分別和第一路燈Zigbee控制模塊6、第二路燈Zigbee控制模塊7、第三路燈Zigbee控制模塊8、第四路燈Zigbee控制模塊9無線相連，所述供電電源1分別和第一路燈驅動器2、第二路燈驅動器3、第三路燈驅動器4、第四路燈驅動器5電性相連，所述第一路燈驅動器2和第一路燈Zigbee控制模塊6電性相連，所述Zigbee控制終端10的主控芯片是CC2530。

本實用新型工作過程：

本實用新型一種基于Zigbee的社區路燈智能控制網絡在工作過程中，通過Zigbee通信協議將社區路燈進行組網，通過Zigbee控制模塊調節驅動器電源的PWM占空比從而對路燈進行調光動作，Zigbee控制終端10可以和組網中的任意路燈節點的Zigbee通信模塊進行通訊實現控制目的，讓路燈控制更加方便快捷，大大提高工作人員工作效率，減少成本，用戶體驗較好，市場意愿強烈。

上述實施例是對本實用新型的說明，不是對本實用新型的限定，任何對本實用新型簡單變換后的方案均屬于本實用新型的保護范圍。
