本發明涉及計算機設備的技術領域，特別是涉及一種除塵面積可調的服務器機柜。

背景技術：

服務器，也稱伺服器，是提供計算服務的設備。由于服務器需要響應服務請求，并進行處理，因此一般來說服務器應具備承擔服務并且保障服務的能力。服務器的構成包括處理器、硬盤、內存、系統總線等，和通用的計算機架構類似，但是由于需要提供高可靠的服務，因此在處穩定性、可靠性、安全性、等方面要求較高。

服務器機柜，用來安裝和放置服務器的。服務器機柜具有良好的技術性能。機柜的結構應具有良好的剛度和強度以及良好的電磁隔離、接地、噪聲隔離、通風散熱等性能。此外，服務器機柜應具有抗振動、抗沖擊、耐腐蝕、防塵、防水、防輻射等性能，以便保證設備穩定可靠地工作。

服務器機柜作為高等級的計算機設備-服務器的存放裝置，工作條件要求較高，現有的服務器主要集中于通風和降溫的設計和研究，現有服務器機柜對于灰塵的防范并沒有明確的措施，灰塵進入服務器后，會對內部的電子電路產生放電和短路的危害，一旦出現這類故障，影響整個網絡的穩定，給社會和企業造成經濟損失，有必要提出來進行研究和防范。

技術實現要素：

為解決上述問題，本發明的目的是提出一種除塵面積可調的服務器機柜。

本發明的技術方案如下：一種除塵面積可調的服務器機柜，

包括內部的支撐骨架，兩側的壁板，后側的壁板，通過豎向鉸鏈安裝的柜門，

在機柜的底部設有底板，在機柜上端設有排風裝置，

其特征是：所述的兩側的壁板上分布有若干個縱橫排列的圓孔，在圓孔內安裝有可移除的杯式除塵器，

該杯式除塵器包括安裝支撐圈、濾紙桶、伸縮托架，所述的濾紙桶包括圓形平底壁和橫向環形層疊的側壁，安裝支撐圈包括桶體段和外翻邊部，桶體部外部直徑與上述圓孔的直徑匹配，桶體段的內表面設有沿母線方向的四個導向槽；

伸縮托架包括下部的鏤空的托板和托板四周垂直向上延伸的四個導向柱，該導向柱與所述的導向槽匹配并位于導向槽內部，托板中部設有螺桿式中心驅動桿，該中心驅動桿上套裝有與托板匹配的鏤空的壓板，在壓板上部設有壓緊螺母；

所述的濾紙桶的底部壓在托板和壓板之間，濾紙桶的折疊側壁位于四個導向柱的內側，濾紙桶的上端粘結在安裝支撐圈的內翻邊下表面；

在安裝支撐圈的上表面還設有橫向的承載梁，該橫向的承載梁的中心設有

設有過孔，在該過孔內設有外部呈臺階形狀的絲桿螺母，該絲杠螺母的臺階坐在該過孔上，穿過過孔的部位設有環形卡槽，在該卡槽內設有環形限位卡簧，所述的承載梁夾在卡簧和臺階之間。

優選的，所述的濾紙桶的側壁包括層疊在一起的多層圓環單層，每個單層沿圓周分布有若干個徑向的折痕，相鄰的折痕之間位于環內邊沿部分呈拱形的彎曲部。

優選的，所述的安裝支撐圈的外翻邊下面設有密封墊層。

優選的，該機柜還包括有與圓孔大小匹配的小封蓋。

優選的，所述的壓板包括外部的帶切口的環形圈和內部安裝環形圈以及連接在兩個環形圈之間的連接條。

優選的，所述的排風裝置包括上部風罩和安裝在風罩內的排風扇。

本發明的技術效果是：

該發明中在機柜的側壁設置了均勻分布的杯式除塵器，既用來除塵，又擴大了通風面積，不降低通風能力，并且可以通過除塵器的個數多少來定量調整除塵面積，杯式除塵器自身的的濾紙側壁的伸縮又能實現除塵面積的無級調整，二者結合后，能夠實現服務器機柜除塵面積的準確調整，以適應不同的工作情況。

附圖說明

圖1為該除塵面積可調的服務器機柜的主視結構示意圖；

圖2和3為圖1的立體結構示意圖；

圖4為圖1中的杯式除塵器的主視結構示意圖；

圖5為圖4的a-a剖面結構示意圖；

圖6和7為圖4的立體結構示意圖；

圖8為圖4中的安裝支撐圈的主視結構示意圖；

圖9為圖8的b-b剖面結構示意圖；

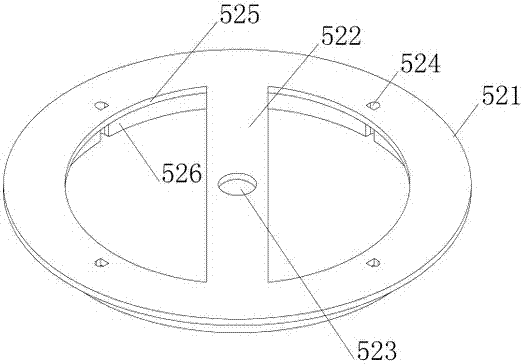

圖10和11為圖8的立體結構示意圖；

圖12為圖4中的伸縮托架的結構示意圖；

圖13為圖4中的壓盤的結構示意圖；

圖14為濾紙桶的主視圖；

圖15和16為濾紙桶的立體圖；

圖17為圖14中的某一層的濾紙的主視圖；

圖18為圖17的剖面結構示意圖；

圖19為圖17的俯視結構示意圖；

圖20為圖1中側壁板的結構示意圖；

圖21為圖1中絲杠螺母的立體結構示意圖；

圖22為圖1中絲杠螺母的主視剖面結構示意圖；

圖23為圖1中卡簧的立體結構示意圖

圖1.機柜兩側的壁板、2.頂部排風裝置、3.柜門、4.排風扇、5.杯式除塵器、

1-1.圓孔，5-1.絲桿螺母、5-2.安裝支撐圈、5-3.濾紙桶、5-4.伸縮托架、5-5.壓緊螺母、5-6.壓盤、5-7.卡簧。

521.外翻邊部、522.承載梁、523.過孔、524.導向槽、525.內翻邊、526.桶體、541.導向柱、542.托盤、543.中心驅動桿、561.安裝環形圈、562.連接條、563.帶切縫的環形圈、564.切縫、531.濾紙桶的側壁、532.濾紙桶底壁、533.濾紙桶的上部進風口、534.壓痕、535.彎曲部、511.絲桿螺母的螺母部分、512.絲桿螺母的臺階面部分、513.絲桿螺母的卡槽。

具體實施方式

為使本發明的目的、技術方案和優點更加清楚，下面將結合附圖1-2對本發明實施方式作進一步地詳細描述。

實施例一：參見圖1-23，圖中一種除塵面積可調的服務器機柜，

包括內部的支撐骨架，兩側的壁板，后側的壁板，通過豎向鉸鏈安裝的柜門，

在機柜的底部設有底板，在機柜上端設有排風裝置，

其特征是：所述的兩側的壁板上分布有若干個縱橫排列的圓孔，在圓孔內安裝有可移除的杯式除塵器，

該杯式除塵器包括安裝支撐圈、濾紙桶、伸縮托架，所述的濾紙桶包括圓形平底壁和橫向環形層疊的側壁，安裝支撐圈包括桶體段和外翻邊部，桶體部外部直徑與上述圓孔的直徑匹配，桶體段的內表面設有沿母線方向的四個導向槽；

伸縮托架包括下部的鏤空的托板和托板四周垂直向上延伸的四個導向柱，該導向柱與所述的導向槽匹配并位于導向槽內部，托板中部設有螺桿式中心驅動桿，該中心驅動桿上套裝有與托板匹配的鏤空的壓板，在壓板上部設有壓緊螺母；

所述的濾紙桶的底部壓在托板和壓板之間，濾紙桶的折疊側壁位于四個導向柱的內側，濾紙桶的上端粘結在安裝支撐圈的內翻邊下表面；

在安裝支撐圈的上表面還設有橫向的承載梁，該橫向的承載梁的中心設有

設有過孔，在該過孔內設有外部呈臺階形狀的絲桿螺母，該絲杠螺母的臺階坐在該過孔上，穿過過孔的部位設有環形卡槽，在該卡槽內設有環形限位卡簧，所述的承載梁夾在卡簧和臺階之間。該絲桿螺母的轉動能夠驅動中心驅動桿并帶動整個伸縮托架沿導向槽移動，從而控制濾紙桶的伸縮，從而實現除塵面的調整。

所述的濾紙桶的側壁包括層疊在一起的多層圓環單層，每個單層沿圓周分布有若干個徑向的折痕，相鄰的折痕之間位于環內邊沿部分呈拱形的彎曲部。

所述的安裝支撐圈的外翻邊下面設有密封墊層，用于外翻邊的下表面與側部的壁板安裝時的面接觸的密封，防止機柜縫隙進入灰塵。

該機柜還包括有與圓孔大小匹配的小封蓋，用于封堵不安裝杯式除塵器的圓孔的封堵，防止進入灰塵。

所述的壓板包括外部的帶切口的環形圈和內部安裝環形圈以及連接在兩個環形圈之間的連接條，帶切口的環形圈能夠在直徑方向上收縮，并且塞入到濾紙桶內部后，與濾紙桶的底壁接觸后能夠彈開，對軸向起到支撐作用，同時與下模的伸縮托架的托板被壓緊螺母壓緊后能夠夾持住濾紙桶的底壁。

所述的排風裝置包括上部風罩和安裝在風罩內的排風扇。

使用時：

可以根據柜體內部的服務器的數量來調整除塵面積的需求，也就是確定需要的杯式除塵器的個數，還可以同時調整伸縮托架與安裝支撐圈的相對位置以微調除塵面積，不用的圓孔可以先用小封蓋蓋住，防止漏風和進灰塵，啟動機柜上部的排風裝置后，外界的空氣先進入到該除塵器的濾紙桶內部，然后經濾紙過濾后進入到機柜內部，吸收內部服務器上的熱量后從上面的排出裝置排出，從而實現機柜的除塵和換氣的功能。

當濾紙桶上灰塵積累過多時，可以將杯式除塵器從圓孔中取出，臨時用小封蓋蓋住，然后將杯式除塵器拿錢更好折疊好的濾紙桶。

濾紙桶外部收導向桿內壁貼合并支撐，當柜體吸風時，，有圖濾紙桶內部向外伸出風壓，該導向柱正好作為支撐部件克服該風壓，這樣能夠保持濾紙桶的形狀不被快速流動的氣體的破壞而變形。

同時其中濾紙桶的折疊形狀將方形濾紙折疊成圓筒形層疊結構，單層徑向壓痕及其內邊沿壓痕之間的彎曲的弧形，在濾紙桶的單層內邊沿一周均為該彎曲的弧形，在形成環形的過程中該彎曲的弧形的弧度隨外力的作用能夠變化，多個彎曲的弧形配合后能夠調整單層濾紙內部的直徑的大小，整個結構更類似與中國多層疊壓的可伸縮的紙燈籠的形狀與結構。
