本申請涉及表面組裝，尤其涉及一種貼片機廢料回收裝置。

背景技術：

1、smt表面組裝技術(表面貼裝技術)，是目前電子組裝行業里最流行的一種技術和工藝，從上板，到錫膏印刷，到高速貼片和高精度貼片，最后回焊，需要經過多個工藝流程。

2、貼片機是貼片流程的常用設備，說明書附圖圖1為現有貼片機的結構示意圖，其主要由機體、廢料口和廢料框組成，機體能夠?qū)㈦娮有酒N至pcb板上，機體工作時電子芯片的封裝等廢料帶會從機體下方的廢料口掉落至廢料框，實現對廢料帶的收集；但是由于廢料帶材質各異，廢料框很快裝滿，造成溢出，占據大量空間。

技術實現思路

1、本申請的主要目的在于提供一種貼片機廢料回收裝置，旨在解決背景技術中廢料帶占據很大儲存空間的技術問題。

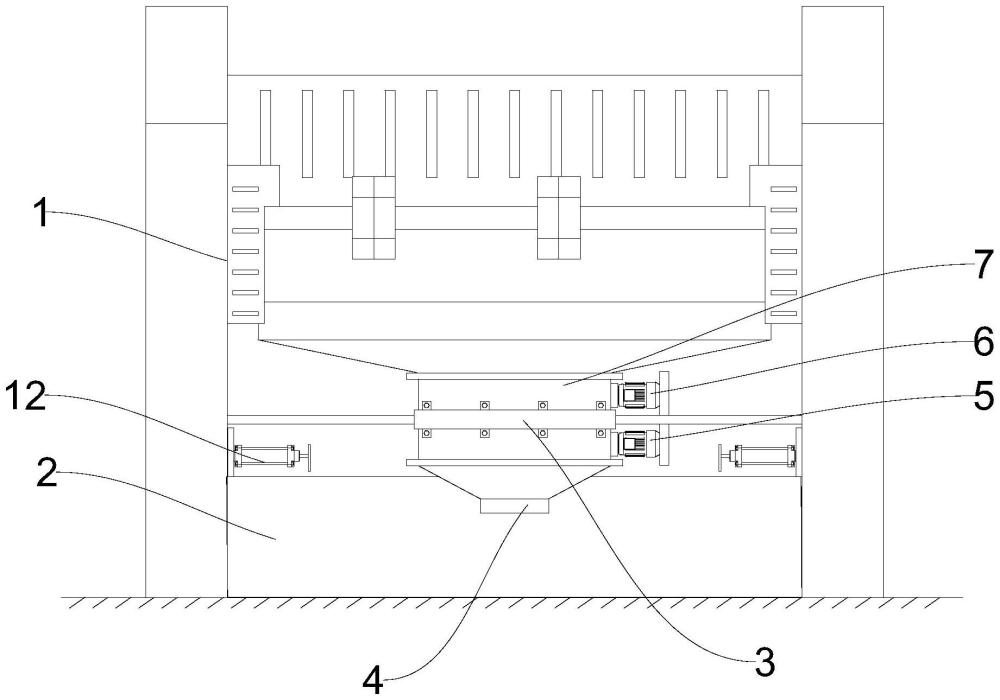

2、為實現上述目的，本申請?zhí)峁┮环N貼片機廢料回收裝置，包括機體，上述機體的底側設置有廢料口，上述廢料口設置有廢料加工箱，上述廢料加工箱的頂側和底側分別設置有進料口和出料口，并且上述進料口連通上述廢料口，上述廢料加工箱內部設置有用于廢料帶破碎的破碎輥組，上述破碎輥組傳動連接有驅動結構；

3、上述廢料口的下方設置有廢料收集箱，上述廢料收集箱的內部豎向設置有擠壓筒，上述擠壓筒的頂部穿出上述廢料收集箱的頂側，上述擠壓筒的環側設置有推送孔，并且上述推送孔徑向貫穿上述擠壓筒，推送孔的兩端均設置有電動門，上述推送孔和上述擠壓筒的頂側間隔設置，并且上述推送孔位于上述廢料收集箱的上方，上述擠壓筒內豎向滑動設置有擠壓板，上述擠壓板的底側設置有帶動其滑動的第一液壓伸縮桿；

4、上述廢料收集箱的頂側設置有落料口，上述廢料收集箱的頂側滑動設置有推板，并且上述推板能夠和上述推送孔伸縮配合。

5、可選地，上述破碎輥組包括兩個對稱設置的破碎輥筒，兩個上述破碎輥筒均設置有第一傳動齒輪，并且兩個上述第一傳動齒輪嚙合，其中一個上述第一傳動齒輪傳動連接有第一驅動電機。

6、可選地，上述廢料加工箱的內部設置有位于上述破碎輥組上方的兩個導料輥，兩個上述導料輥對稱且間隔設置，兩個上述導料輥的間隙和兩個上述破碎輥筒的間隙豎向相對；

7、上述廢料加工箱設置有帶動兩個上述導料輥配合轉動的動力結構。

8、可選地，上述動力結構包括兩個嚙合的第二傳動齒輪，并且兩個第二傳動齒輪分別和兩個上述導料輥同軸連接，其中一個上述第二傳動齒輪傳動連接有第二驅動電機。

9、可選地，任一上述導料輥的下方設置有連接軸，上述連接軸設置有刮板，上述刮板遠離上述連接軸的一端和上述導料輥的環側相接。

10、可選地，上述機體設置有支撐桿，上述支撐桿連接有定位環，上述定位環套設于上述廢料加工箱。

11、可選地，上述定位環和上述廢料加工箱通過螺栓組可拆卸連接，上述廢料加工箱和上述廢料口可拆卸連接設置。

12、可選地，上述廢料收集箱設置有帶動上述推板滑動的第二液壓伸縮桿。

13、可選地，上述第二液壓伸縮桿和上述推板形成推料結構，上述推料結構的數量為兩組，兩組上述推料結構關于上述推送孔對稱設置；

14、上述落料口的數量為兩個，兩個上述落料口關于上述推送孔對稱設置。

15、可選地，上述出料口通過管道連通上述擠壓筒，并且上述管道和上述擠壓筒的連接處位于上述推送孔的下方。

16、本申請所能實現的有益效果如下：

17、在本實用新型中，機體產生的廢料帶從廢料口排出，廢料口排出的廢料帶通過進料口進入廢料加工箱，廢料帶經過破碎輥組破碎后從出料口排出，出料口排出的廢料屑進入擠壓筒進行擠壓，擠壓后的廢料塊和推送孔相對，并通過推板推出后從落料口掉落至廢料收集箱；在此過程中，廢料帶經過破碎和擠壓后，極大的減小了廢料帶的體積，有利于提高廢料收集箱的儲存量。

技術特征：

1.一種貼片機廢料回收裝置，其特征在于，包括機體，所述機體的底側設置有廢料口，所述廢料口設置有廢料加工箱，所述廢料加工箱的頂側和底側分別設置有進料口和出料口，并且所述進料口連通所述廢料口，所述廢料加工箱內部設置有用于廢料帶破碎的破碎輥組，所述破碎輥組傳動連接有驅動結構；

2.如權利要求1所述的一種貼片機廢料回收裝置，其特征在于，所述破碎輥組包括兩個對稱設置的破碎輥筒，兩個所述破碎輥筒均設置有第一傳動齒輪，并且兩個所述第一傳動齒輪嚙合，其中一個所述第一傳動齒輪傳動連接有第一驅動電機。

3.如權利要求2所述的一種貼片機廢料回收裝置，其特征在于，所述廢料加工箱的內部設置有位于所述破碎輥組上方的兩個導料輥，兩個所述導料輥對稱且間隔設置，兩個所述導料輥的間隙和兩個所述破碎輥筒的間隙豎向相對；

4.如權利要求3所述的一種貼片機廢料回收裝置，其特征在于，所述動力結構包括兩個嚙合的第二傳動齒輪，并且兩個第二傳動齒輪分別和兩個所述導料輥同軸連接，其中一個所述第二傳動齒輪傳動連接有第二驅動電機。

5.如權利要求4所述的一種貼片機廢料回收裝置，其特征在于，任一所述導料輥的下方設置有連接軸，所述連接軸設置有刮板，所述刮板遠離所述連接軸的一端和所述導料輥的環側相接。

6.如權利要求1所述的一種貼片機廢料回收裝置，其特征在于，所述機體設置有支撐桿，所述支撐桿連接有定位環，所述定位環套設于所述廢料加工箱。

7.如權利要求6所述的一種貼片機廢料回收裝置，其特征在于，所述定位環和所述廢料加工箱通過螺栓組可拆卸連接，所述廢料加工箱和所述廢料口可拆卸連接設置。

8.如權利要求1所述的一種貼片機廢料回收裝置，其特征在于，所述廢料收集箱設置有帶動所述推板滑動的第二液壓伸縮桿。

9.如權利要求8所述的一種貼片機廢料回收裝置，其特征在于，所述第二液壓伸縮桿和所述推板形成推料結構，所述推料結構的數量為兩組，兩組所述推料結構關于所述推送孔對稱設置；

10.如權利要求1所述的一種貼片機廢料回收裝置，其特征在于，所述出料口通過管道連通所述擠壓筒，并且所述管道和所述擠壓筒的連接處位于所述推送孔的下方。

技術總結
本申請公開了一種貼片機廢料回收裝置包括機體，機體的底側設置有廢料口，廢料口設置有廢料加工箱，廢料加工箱的頂側和底側分別設置有進料口和出料口，廢料加工箱內部設置有破碎輥組；廢料口的下方設置有廢料收集箱，廢料收集箱的內部豎向設置有擠壓筒，擠壓筒的頂部穿出廢料收集箱的頂側，擠壓筒的環側設置有推送孔，推送孔的兩端均設置有電動門，推送孔和擠壓筒的頂側間隔設置，擠壓筒內豎向滑動設置有擠壓板，擠壓板的底側設置有帶動其滑動的第一液壓伸縮桿；廢料收集箱的頂側設置有落料口，廢料收集箱的頂側滑動設置有推板，并且推板能夠和推送孔伸縮配合，本申請極大的減小了廢料帶的體積，有利于提高廢料收集箱的儲存量優點。

技術研發人員：羅波
受保護的技術使用者：四川易創芯電子科技有限公司
技術研發日：20231225
技術公布日：2025/4/28
