本技術涉及顯示設備，尤其涉及一種顯示面板的制造方法、顯示面板及顯示裝置。

背景技術：

1、有機發光二極管(organic?light?emitting?diode，oled)以及基于發光二極管(light?emitting?diode，led)等技術的平面顯示裝置因具有高畫質、省電、機身薄及應用范圍廣等優點，而被廣泛的應用于手機、電視、筆記本電腦、臺式電腦等各種消費性電子產品，成為顯示裝置中的主流。

2、但目前的oled顯示產品的制造成本有待降低。

技術實現思路

1、本技術實施例提供一種顯示面板的制造方法、顯示面板及顯示裝置，旨在降低顯示面板的制造成本。

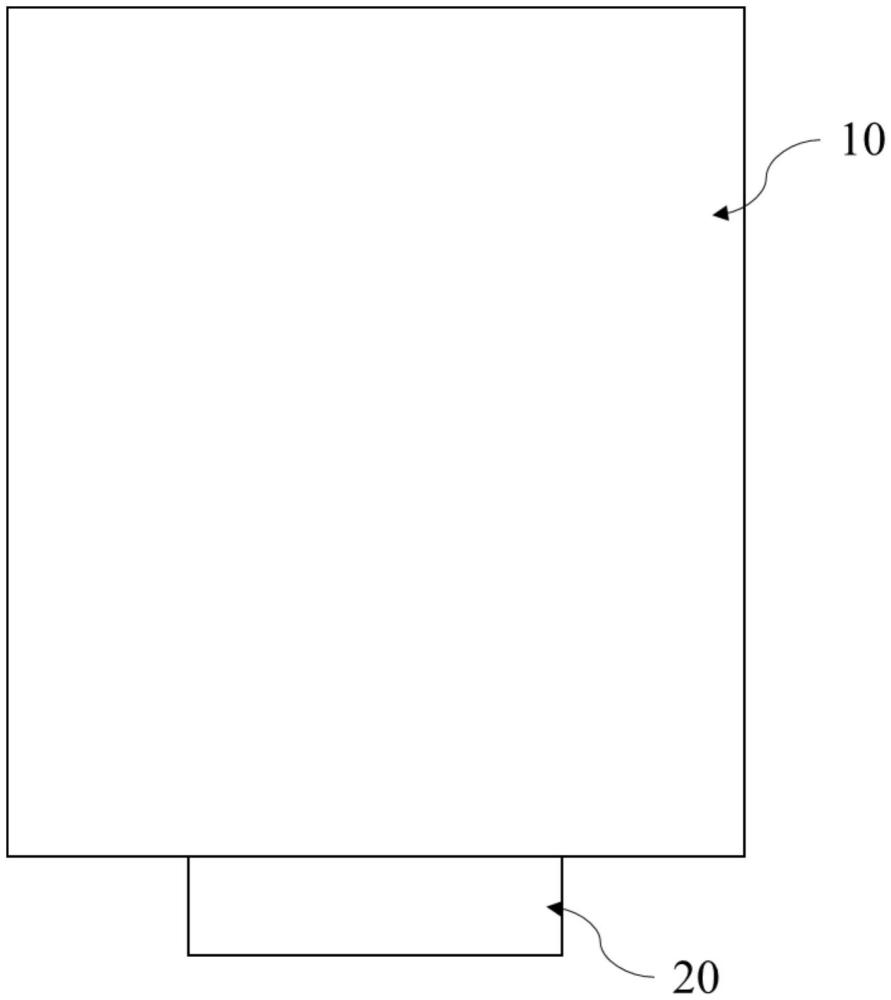

2、本技術第一方面的實施例提供了一種顯示面板的制造方法，顯示面板具有顯示區域和位于顯示區域至少一側的綁定區域；制造方法包括：

3、至少在基板的顯示區域形成隔離結構，隔離結構包括位于顯示區域的第一開口和第二開口。

4、在基板的綁定區域形成多個引腳。

5、在多個引腳背離基板一側形成阻擋層，多個引腳在基板的正投影位于阻擋層在基板的正投影之內。

6、在第一開口內、第二開口內、和阻擋層背離多個引腳一側蒸鍍第一發光結構材料層，其中，位于第一開口內的第一發光結構材料層和位于第二開口內的第一發光結構材料層與多個引腳電連接。

7、剝離阻擋層、和位于阻擋層背離多個引腳一側的第一發光結構材料層，以露出多個引腳。

8、將驅動集成電路電連接于多個引腳，以驅動位于第一開口內的第一發光結構材料層和位于第二開口內的第一發光結構材料層發光。

9、根據本技術的實施例中，在將驅動集成電路電連接于多個引腳，以驅動位于第一開口內的第一發光結構材料層和位于第二開口內的第一發光結構材料層發光的步驟之后，還包括：刻蝕去除位于第二開口內的第一發光結構材料層，得到位于第一開口內的第一發光器件。

10、根據本技術的實施例中，在刻蝕去除位于第二開口內的第一發光結構材料層，得到位于第一開口內的第一發光器件的步驟之后，還包括：

11、在多個引腳背離基板一側形成阻擋層，多個引腳在基板的正投影位于阻擋層在基板的正投影之內。

12、在第一發光器件背離基板一側的第一開口內、第二開口內、和阻擋層背離多個引腳一側蒸鍍第二發光結構材料層，其中，位于第二開口內的第二發光結構材料層和第一發光器件與多個引腳電連接。

13、剝離阻擋層、以及位于阻擋層背離多個引腳一側的第二發光結構材料層，以露出多個引腳。

14、將驅動集成電路電連接于多個引腳，以驅動位于第二開口內的第二發光結構材料層和第一發光器件發光。

15、根據本技術的實施例中，在將驅動集成電路電連接于多個引腳，以驅動位于第二開口內的第二發光結構材料層和第一發光器件發光的步驟之后，還包括：刻蝕去除位于第一開口內的第二發光結構材料層，得到位于第二開口內的第二發光器件。

16、根據本技術的實施例中，隔離結構還包括位于顯示區域的第三開口，其中：在第一開口內、第二開口內、和阻擋層背離多個引腳一側蒸鍍第一發光結構材料層，其中，位于第一開口內的第一發光結構材料層和位于第二開口內的第一發光結構材料層與多個引腳電連接的步驟，包括：

17、在第一開口內、第二開口內、第三開口內、和阻擋層背離多個引腳一側蒸鍍第一發光結構材料層，其中，位于第一開口內的第一發光結構材料層、位于第二開口內的第一發光結構材料層和位于第三開口內的第一發光結構材料層與多個引腳電連接。

18、將驅動集成電路電連接于多個引腳，以驅動位于第一開口內的第一發光結構材料層和位于第二開口內的第一發光結構材料層發光的步驟，包括：

19、將驅動集成電路電連接于多個引腳，以驅動位于第一開口內的第一發光結構材料層、位于第二開口內的第一發光結構材料層和位于第三開口內的第一發光結構材料層發光。

20、根據本技術的實施例中，在將驅動集成電路電連接于多個引腳，以驅動位于第一開口內的第一發光結構材料層、位于第二開口內的第一發光結構材料層和位于第三開口內的第一發光結構材料層發光的步驟之后，還包括：

21、刻蝕去除位于第二開口和第三開口內的第一發光結構材料層，得到位于第一開口內的第一發光器件。

22、根據本技術的實施例中，在刻蝕去除位于第二開口和第三開口內的第一發光結構材料層，得到位于第一開口內的第一發光器件的步驟之后，還包括：

23、在多個引腳背離基板一側形成阻擋層，多個引腳在基板的正投影位于阻擋層在基板的正投影之內。

24、在第一發光器件背離基板一側的第一開口內、第二開口內、第三開口內、和阻擋層背離多個引腳一側蒸鍍第二發光結構材料層，其中，位于第二開口內的第二發光結構材料層、位于第三開口內的第二發光結構材料層和第一發光器件與多個引腳電連接。

25、剝離阻擋層、以及位于阻擋層背離多個引腳一側的第二發光結構材料層，以露出多個引腳。

26、將驅動集成電路電連接于多個引腳，以驅動位于第二開口內的第二發光結構材料層、位于第三開口內的第二發光結構材料層和第一發光器件發光。

27、根據本技術的實施例中，在將驅動集成電路電連接于多個引腳，以驅動位于第二開口內的第二發光結構材料層、位于第三開口內的第二發光結構材料層和第一發光器件發光的步驟之后，還包括：

28、刻蝕去除位于第一開口內和第三開口內的第二發光結構材料層，得到位于第二開口內的第二發光器件。

29、根據本技術的實施例中，在刻蝕去除位于第一開口內和第三開口內的第二發光結構材料層，得到位于第二開口內的第二發光器件的步驟之后，還包括：

30、在第一發光器件背離基板一側的第一開口內、第二發光器件背離基板一側的第二開口內、第三開口內和阻擋層背離多個引腳一側蒸鍍第三發光結構材料層，其中，第一發光器件、第二發光器件和第三開口內的第三發光結構材料層與多個引腳電連接。

31、剝離阻擋層、以及位于阻擋層背離多個引腳一側的第三發光結構材料層，以露出多個引腳。

32、將驅動集成電路電連接于多個引腳，以驅動第一發光器件、第二發光器件和第三開口內的第三發光結構材料層發光；

33、根據本技術的實施例中，在將驅動集成電路電連接于多個引腳，以驅動第一發光器件、第二發光器件和第三開口內的第三發光結構材料層發光的步驟之后，還包括：

34、刻蝕去除位于第一開口和第二開口內的第三發光結構材料層形成位于第三開口內的第三發光器件。

35、根據本技術的實施例中，在多個引腳背離基板一側形成阻擋層的步驟中，包括：

36、阻擋層完全覆蓋綁定區域。

37、根據本技術的實施例中，阻擋層包括膠帶，膠帶粘貼于引腳背離基板一側，剝離阻擋層的步驟中，包括：

38、采用機械剝離的方式去除阻擋層，以露出引腳。

39、根據本技術的實施例中，阻擋層包括粘接區和非粘接區，阻擋層完全覆蓋綁定區域，引腳在基板的正投影位于非粘接區在基板的正投影之內，粘接區在基板的正投影位于引腳以外的區域。

40、根據本技術的實施例中，阻擋層包括沿背離顯示區域的方向凸出于綁定區域設置的剝離部，剝離阻擋層的步驟中，還包括：

41、夾持剝離部將阻擋層剝離于引腳。

42、根據本技術的實施例中，基板背離阻擋層一側設置有臨時基板，阻擋層包括粘接區和非粘接區，在引腳背離基板一側形成阻擋層的步驟中，包括：

43、將粘接區粘接于臨時基板，非粘接區設置于引腳背離基板一側，引腳在基板的正投影位于非粘接區在基板的正投影之內。

44、根據本技術的實施例中，采用機械剝離的方式去除阻擋層的步驟中，包括：

45、將粘接區和非粘接區相互分割，以將非粘接區剝離。

46、根據本技術的實施例中，阻擋層的材料包括光刻膠；剝離阻擋層的步驟中，包括：

47、采用機械剝離的方式剝離阻擋層，以露出引腳。

48、根據本技術的實施例中，光刻膠包括正性光刻膠或負性光刻膠。

49、根據本技術的實施例中，在第一開口內、第二開口內、和阻擋層背離多個引腳一側蒸鍍第一發光結構材料層的步驟中，包括：

50、在基板的顯示區域和綁定區域整面設置發光材料層。

51、在基板的顯示區域和綁定區域整面設置電極材料層。

52、在基板的顯示區域和綁定區域整面設置封裝層。

53、剝離阻擋層、和位于阻擋層背離多個引腳一側的第一發光結構材料層的步驟中，還包括：

54、剝離阻擋層、和位于阻擋層背離多個引腳一側的發光材料層、電極材料層及封裝層，以露出引腳。

55、根據本技術的實施例中，顯示區域包括驅動電路層，在基板的綁定區域形成多個引腳的步驟中，包括：多個引腳與驅動電路層電連接。

56、根據本技術的實施例中，在至少在基板的顯示區域形成隔離結構的步驟中，包括：

57、在基板上形成第一材料層。

58、在第一材料層背離基板一側形成第二材料層。

59、對第一材料層和第二材料層進行圖案化處理形成第一子層和第二子層，第一子層位于第二子層朝向基板的一側，第一子層在基板上的正投影位于第二子層在基板上的正投影之內，第一子層和第二子層構成隔離結構。

60、本技術第二方面實施例提出一種顯示面板的制造方法，顯示面板具有顯示區域和位于顯示區域至少一側的綁定區域；制造方法包括：

61、至少在基板的顯示區域形成隔離結構，隔離結構包括位于顯示區域的第一開口、第二開口和第三開口。

62、在基板的綁定區域形成多個引腳。

63、在第一開口內形成第一發光器件。

64、在多個引腳背離基板一側形成阻擋層，多個引腳在基板的正投影位于阻擋層在基板的正投影之內。

65、在第一發光器件背離基板一側的第一開口內、第二開口內、第三開口內、和阻擋層背離多個引腳一側蒸鍍第二發光結構材料層，其中，位于第二開口內的第二發光結構材料層、位于第三開口內的第二發光結構材料層和第一發光器件與多個引腳電連接。

66、剝離阻擋層、和位于阻擋層背離多個引腳一側的第二發光結構材料層，以露出多個引腳。

67、將驅動集成電路電連接于多個引腳，以驅動位于第二開口內的第二發光結構材料層、位于第三開口內的第二發光結構材料層和第一發光器件發光。

68、根據本技術的實施例中，在將驅動集成電路電連接于多個引腳，以驅動位于第二開口內的第二發光結構材料層、位于第三開口內的第二發光結構材料層和第一發光器件發光的步驟之后，還包括：

69、刻蝕去除位于第一開口內的第二發光結構材料層和位于第三開口內的第二發光結構材料層，得到位于第二開口內的第二發光器件。

70、根據本技術的實施例中，在刻蝕去除位于第一開口內的第二發光結構材料層和第三開口內的第二發光結構材料層，得到位于第二開口內的第二發光器件的步驟之后，還包括：

71、在第一發光器件背離基板一側的第一開口內、第二發光器件背離基板一側的第二開口內、第三開口內和阻擋層背離多個引腳一側蒸鍍第三發光結構材料層，其中，第一發光器件、第二發光器件和第三開口內的第三發光結構材料層與多個引腳電連接。

72、剝離阻擋層、以及位于阻擋層背離多個引腳一側的第三發光結構材料層，以露出多個引腳。

73、將驅動集成電路電連接于多個引腳，以驅動第一發光器件、第二發光器件和第三開口內的第三發光結構材料層發光。

74、根據本技術的實施例中，在將驅動集成電路電連接于多個引腳，以驅動第一發光器件、第二發光器件和第三開口內的第三發光結構材料層發光的步驟之后，還包括：

75、刻蝕去除位于第一開口和第二開口內的第三發光結構材料層形成位于第三開口內的第三發光器件。

76、本技術第三方面提出一種顯示面板，由上述第一、第二方面任一實施例中的顯示面板的制造方法制備形成。

77、本技術第四方面提出一種顯示面板，顯示面板具有顯示區域和位于顯示區域至少一側的綁定區域；顯示面板包括：基板；多個引腳，位于基板的一側、且位于綁定區域；發光結構層，位于基板的一側，包括位于顯示區域的至少一個發光器件和位于綁定區域的虛擬器件，其中，至少一個發光器件與多個引腳電連接，虛擬器件在基板上的正投影與多個引腳在基板上的正投影不交疊。

78、根據本技術的實施例中，虛擬器件的材料與發光器件的材料部分相同。

79、本技術第五方面提出一種顯示面板，顯示面板具有顯示區域和位于顯示區域至少一側的綁定區域；顯示面板包括：基板；多個引腳，位于基板的一側、且位于綁定區域；發光結構層，位于基板的一側，包括位于顯示區域的至少一個發光器件，其中，至少一個發光器件與多個引腳電連接，發光結構層在基板上的正投影與多個引腳在基板上的正投影不交疊。

80、根據本技術的實施例中，至少一個發光器件包括第一發光器件和第二發光器件，顯示面板還包括：隔離結構，位于基板的一側、且至少位于顯示區域，隔離結構包括位于顯示區域的第一開口和第二開口；其中，第一發光器件的至少部分位于第一開口內，第二發光器件的至少部分位于第二開口內。

81、本技術第六方面的實施例還提供了一種顯示裝置，包括上述第四和第五方面中任一項中的顯示面板。

82、在本技術的實施例中，在引腳背離基板的一側形成阻擋層，并且引腳在基板的正投影位于阻擋層在基板的正投影之內。蒸鍍第一發光結構材料層時，至少部分第一發光結構材料層的材料會覆蓋在阻擋層背離引腳一側，將阻擋層從引腳處剝離時，剝離阻擋層的同時可以帶走位于阻擋層背離基板一側的第一發光結構材料層的材料，從而露出引腳，從而可實現驅動集成電路與引腳的電連接，以驅動第一發光結構材料層發光進行檢測，有利于降低顯示面板的制造成本。
