本技術涉及橡膠加工領域，具體是一種橡膠加工用原料的篩分裝置。

背景技術：

1、橡膠是指具有可逆形變的高彈性聚合物材料，在室溫下富有彈性，在很小的外力作用下能產生較大形變，除去外力后能恢復原狀，在對橡膠加工的過程中需要對橡膠加工所用原料進行篩分。

2、在對橡膠原料進行篩分時，需要用到篩分裝置，現有的大多數橡膠原料篩分裝置，通常是將大量的原料通過投料斗投料到篩網上，通過篩網振動進行篩分，而投料斗在進行投料時，進料速度不均勻，容易導致較多的原料位于篩分網上，進而使篩分網的網孔發生堵塞的現象，從而影響篩分的效率；因此，針對上述問題提出一種橡膠加工用原料的篩分裝置。

技術實現思路

1、為了彌補現有技術的不足，在對橡膠原料進行篩分時，需要用到篩分裝置，現有的大多數橡膠原料篩分裝置，通常是將大量的原料通過投料斗投料到篩網上，通過篩網振動進行篩分，而投料斗在進行投料時，進料速度不均勻，容易導致較多的原料位于篩分網上，進而使篩分網的網孔發生堵塞的現象，從而影響篩分的效率的問題，本實用新型提出一種橡膠加工用原料的篩分裝置。

2、本實用新型解決其技術問題所采用的技術方案是：一種橡膠加工用原料的篩分裝置，包括箱體；所述箱體的頂部固定連接有進料管，所述進料管的內壁設置有定量機構；

3、所述定量機構包括軸承，所述軸承固定連接于進料管的內壁，所述軸承的內圈固定連接有轉動桿，所述轉動桿的表面固定連接有分料葉，所述分料葉的數量為四個，所述分料葉的一側與進料管的內壁接觸，所述進料管的一側固定連接有伺服電機，所述伺服電機的輸出端貫穿至進料管的內壁并與轉動桿的一端固定連接。

4、作為優選，所述箱體的內壁固定連接有固定塊，所述固定塊的內壁固定連接有下料管，所述下料管與進料管固定連通。

5、作為優選，所述固定塊的底部固定連接有固定桿，所述固定桿的數量為兩個，所述固定桿的底端固定連接有振動電機，所述振動電機的輸出端固定連接有震動板，所述震動板的內壁固定卡接有篩分殼，所述篩分殼的內壁固定卡接有篩分網。

6、作為優選，所述箱體的內壁固定連接有導料塊，所述導料塊的數量為兩個，所述箱體的內壁開設有出料口，所述導料塊與出料口配合使用。

7、作為優選，所述箱體的底部固定連接有支撐腿，所述支撐腿的數量為兩個，兩個支撐腿相對的一側滑動連接有集料盒。

8、作為優選，所述集料盒的兩側均固定連接有燕尾塊，所述支撐腿的內壁開設有與燕尾塊配合使用的燕尾槽。

9、作為優選，所述箱體的內壁轉動連接有箱門，所述箱門的內壁固定連接有觀察窗。

10、本實用新型的有益之處在于：

11、本實用新型通過設置定量機構，能夠?qū)⑾鹉z加工原料投至進料管內后，通過啟動伺服電機，伺服電機帶動轉動桿進行勻速轉動，通過分料葉能夠?qū)υ线M(jìn)行分隔，進而通過轉動桿的轉動能夠使分料葉將定量的原料通過下料管投入到篩分殼，進而通過振動電機帶動震動板振動，從而使篩分殼發生振動，對原料進行篩分，防止較多的原料位于篩分網上，進而使篩分網的網孔發生堵塞的現象。

技術特征：

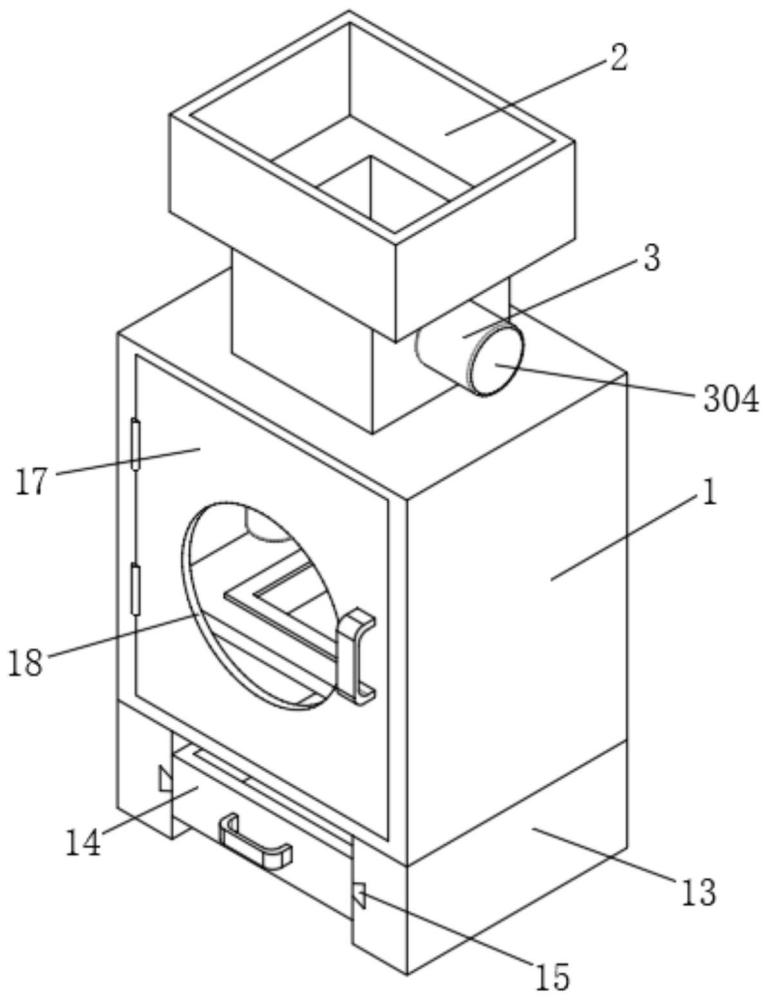

1.一種橡膠加工用原料的篩分裝置，其特征在于：包括箱體(1)；所述箱體(1)的頂部固定連接有進料管(2)，所述進料管(2)的內壁設置有定量機構(3)；

2.根據權利要求1所述的一種橡膠加工用原料的篩分裝置，其特征在于：所述箱體(1)的內壁固定連接有固定塊(4)，所述固定塊(4)的內壁固定連接有下料管(5)，所述下料管(5)與進料管(2)固定連通。

3.根據權利要求2所述的一種橡膠加工用原料的篩分裝置，其特征在于：所述固定塊(4)的底部固定連接有固定桿(6)，所述固定桿(6)的數量為兩個，所述固定桿(6)的底端固定連接有振動電機(7)，所述振動電機(7)的輸出端固定連接有震動板(8)，所述震動板(8)的內壁固定卡接有篩分殼(9)，所述篩分殼(9)的內壁固定卡接有篩分網(10)。

4.根據權利要求1所述的一種橡膠加工用原料的篩分裝置，其特征在于：所述箱體(1)的內壁固定連接有導料塊(11)，所述導料塊(11)的數量為兩個，所述箱體(1)的內壁開設有出料口(12)，所述導料塊(11)與出料口(12)配合使用。

5.根據權利要求1所述的一種橡膠加工用原料的篩分裝置，其特征在于：所述箱體(1)的底部固定連接有支撐腿(13)，所述支撐腿(13)的數量為兩個，兩個支撐腿(13)相對的一側滑動連接有集料盒(14)。

6.根據權利要求5所述的一種橡膠加工用原料的篩分裝置，其特征在于：所述集料盒(14)的兩側均固定連接有燕尾塊(15)，所述支撐腿(13)的內壁開設有與燕尾塊(15)配合使用的燕尾槽(16)。

7.根據權利要求1所述的一種橡膠加工用原料的篩分裝置，其特征在于：所述箱體(1)的內壁轉動連接有箱門(17)，所述箱門(17)的內壁固定連接有觀察窗(18)。

技術總結
本技術屬于橡膠加工領域，具體的說是一種橡膠加工用原料的篩分裝置，包括箱體；所述箱體的頂部固定連接有進料管，所述進料管的內壁設置有定量機構，所述定量機構包括軸承，所述軸承固定連接于進料管的內壁，所述軸承的內圈固定連接有轉動桿；通過設置定量機構，能夠?qū)⑾鹉z加工原料投至進料管內后，通過啟動伺服電機，伺服電機帶動轉動桿進行勻速轉動，通過分料葉能夠?qū)υ线M(jìn)行分隔，進而通過轉動桿的轉動能夠使分料葉將定量的原料通過下料管投入到篩分殼，進而通過振動電機帶動震動板振動，從而使篩分殼發生振動，對原料進行篩分，防止較多的原料位于篩分網上，進而使篩分網的網孔發生堵塞的現象。

技術研發人員：朱明雨
受保護的技術使用者：上海隆勝堡密封科技有限公司
技術研發日：20240507
技術公布日：2025/4/28
