本公開涉及一種發光顯示面板及使用該發光顯示面板的發光顯示設備。

背景技術：

1、用于向駕駛員和乘客提供信息或內容的多個發光顯示設備可以安裝在車輛上。

2、在安裝在車輛上的發光顯示設備中，安裝在儀表板上的發光顯示設備變得越來越大。

3、然而，由于安裝在儀表板上的發光顯示設備的視角是固定的，因此駕駛員和乘客在觀看視頻時可能會感到不舒適。

技術實現思路

1、因此，本公開涉及提供一種發光顯示設備，其基本上消除了由于相關技術的限制和缺點而導致的一個或更多個問題。

2、本公開的一個實施方式涉及提供一種發光顯示面板和發光顯示設備，其中在非顯示區中設置對應于發光區的視角切換單元。

3、本公開的另一實施方式涉及提供一種發光顯示面板和使用該發光顯示面板的發光顯示設備，其中在發光區的每個子像素中輸出具有第一視角但不具有第二視角的光或者輸出具有第二視角但不具有第一視角的光。

4、本公開的附加優點和特征將部分地在以下描述中闡述，并且部分地對于本領域的普通技術人員而言在檢查以下描述時將變得顯而易見，或者可以從本公開的實踐中習得。本公開的目的和其它優點可以通過在書面描述及附圖中特別指出的結構來實現和獲得。

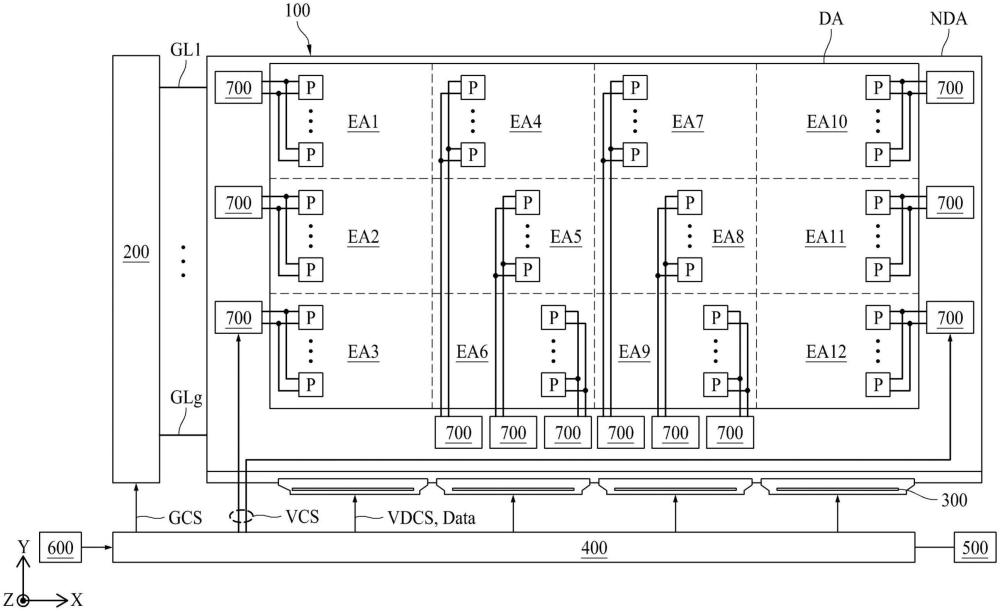

5、在一個實施方式中，一種發光顯示面板包括：沿第一方向并且沿與所述第一方向不同的第二方向劃分為多個發光區的顯示區和所述顯示區的外側的非顯示區，所述多個發光區中的每一個包括該發光區中的多個子像素；以及所述非顯示區中的多個視角切換單元，每個視角切換單元與所述多個發光區中的相應發光區中包括的所述多個子像素連接，其中，所述多個子像素中的每一個包括：由所述多個視角切換單元中的與所述子像素連接的視角切換單元控制的第一視角控制晶體管驅動的第一發光單元，所述第一發光單元包括具有第一形狀的第一透鏡；以及由與所述子像素連接的所述視角切換單元控制的第二視角控制晶體管驅動的第二發光單元，所述第二發光單元包括具有第二形狀的第二透鏡，所述第二形狀不同于所述第一透鏡的所述第一形狀。

6、在一個實施方式中，一種發光顯示設備包括：沿第一方向并且沿與所述第一方向不同的第二方向劃分為多個發光區的顯示區和所述顯示區的外側的非顯示區，所述多個發光區中的每一個包括該發光區中的多個子像素，其中，所述多個子像素中的每一個包括：由第一視角控制晶體管驅動的第一發光單元，所述第一發光單元以所述第一視角發光；以及由第二視角控制晶體管驅動的第二發光單元，所述第二發光單元以不同于所述第一視角的第二視角發光，其中，在所述多個發光區的所述多個子像素中的每一個中，在所述第二發光單元不發射具有所述第二視角的光的情況下所述第一發光單元發射具有所述第一視角的光，并且在所述第一發光單元不發射具有所述第一視角的光的情況下所述第二發光單元發射具有所述第二視角的光。

7、在一個實施方式中，一種發光顯示裝置包括：顯示面板，所述顯示面板包括多個發光區和圍繞所述多個發光區的非顯示區，每個發光區包括該發光區中的多個子像素，所述多個子像素中的每一個包括以第一視角發光的第一發光單元和以不同于所述第一視角的第二視角發光的第二發光單元；以及所述非顯示區中的多個視角切換單元，每個視角切換單元與所述多個發光區中的相應發光區中所包括的所述多個子像素連接并且被配置為控制所述相應發光區中的所述多個子像素以所述第一視角或所述第二視角發光，其中，在所述發光顯示裝置的第一模式期間，所述多個發光區中的一個發光區的多個子像素以對應于第一圖像的一部分的所述第一視角發光，而所述多個發光區中的另一個發光區的多個子像素以對應于不同于所述第一圖像的第二圖像的一部分的所述第二視角發光。

8、應當理解，本公開的前述一般描述和以下詳細描述都是示例性和說明性的，并且旨在提供對所要求保護的本公開的進一步解釋。

技術特征：

1.一種發光顯示面板，所述發光顯示面板包括：

2.根據權利要求1所述的發光顯示面板，其中，所述第一視角控制晶體管的極性類型和所述第二視角控制晶體管的極性類型相同。

3.根據權利要求1所述的發光顯示面板，其中，所述第一視角控制晶體管連接到所述第一發光單元和驅動晶體管，所述驅動晶體管控制提供給所述第一發光單元或所述第二發光單元的電流的電平，并且所述第二視角控制晶體管連接到所述第二發光單元和所述驅動晶體管。

4.根據權利要求1所述的發光顯示面板，其中，每個第一發光單元還包括由所述第一視角控制晶體管驅動的第一發光器件和所述第一發光器件上的所述第一透鏡，

5.根據權利要求1所述的發光顯示面板，其中，所述多個視角切換單元中的第一視角切換單元與處于所述多個發光區當中的第一發光區中的第一視角控制晶體管和第二視角控制晶體管連接，并且所述多個視角切換單元當中的第二視角切換單元與處于所述多個發光區中的第二發光區中的第一視角控制晶體管和第二視角控制晶體管連接。

6.根據權利要求1所述的發光顯示面板，其中，所述多個視角切換單元中的每一個與控制所述多個視角切換單元的控制驅動器連接。

7.根據權利要求1所述的發光顯示面板，其中，所述多個視角切換單元中的視角切換單元包括：

8.根據權利要求7所述的發光顯示面板，其中，所述第一切換單元包括：

9.根據權利要求8所述的發光顯示面板，其中，所述第一晶體管單元包括第一控制晶體管，所述第一控制晶體管包括所述第一控制晶體管的與視角控制線連接的柵極、所述第一控制晶體管的與所述低電壓線連接的第一端子、以及所述第一控制晶體管的與所述第一電阻單元連接的第二端子，所述視角控制線向所述第一控制晶體管的所述柵極施加視角控制信號，

10.根據權利要求8所述的發光顯示面板，其中，所述第一晶體管單元包括第一控制晶體管和第二控制晶體管，

11.一種發光顯示設備，所述發光顯示設備包括：

12.根據權利要求11所述的發光顯示設備，該發光顯示設備還包括：

13.根據權利要求11所述的發光顯示設備，其中，所述第一視角控制晶體管的極性類型和所述第二視角控制晶體管的極性類型相同。

14.根據權利要求11所述的發光顯示設備，其中，所述第一視角控制晶體管與所述第一發光單元和驅動晶體管連接，所述驅動晶體管控制提供給所述第一發光單元或所述第二發光單元的電流的電平，并且所述第二視角控制晶體管連接在所述第二發光單元和所述驅動晶體管之間。

15.根據權利要求11所述的發光顯示設備，其中，所述多個發光區中的每一個被獨立驅動。

16.根據權利要求11所述的發光顯示設備，其中，所述第一發光單元包括：

17.根據權利要求16所述的發光顯示設備，其中，所述第一透鏡的形狀不同于所述第二透鏡的形狀。

18.根據權利要求12所述的發光顯示設備，其中，所述多個視角切換單元中的視角切換單元包括：

19.根據權利要求18所述的發光顯示設備，其中，所述第一切換單元包括：

20.根據權利要求19所述的發光顯示設備，其中，所述第一晶體管單元包括第一控制晶體管，所述第一控制晶體管包括所述第一控制晶體管的與視角控制線連接的柵極、所述第一控制晶體管的與所述低電壓線連接的第一端子、以及所述第一控制晶體管的與所述第一電阻單元連接的第二端子，所述視角控制線向所述第一控制晶體管的所述柵極施加視角控制信號，

21.一種發光顯示裝置，該發光顯示裝置包括：

22.根據權利要求21所述的發光顯示裝置，其中，在所述第一模式期間，所述多個發光區中的包括所述一個發光區的第一發光區共同顯示具有所述第一視角的所述第一圖像，并且所述多個發光區中的包括所述另一個發光區的第二發光區共同顯示具有所述第二視角的所述第二圖像，

23.根據權利要求22所述的發光顯示裝置，其中，包括所述發光顯示裝置的物體在所述第一模式期間移動。

24.根據權利要求23所述的發光顯示裝置，其中，在不同于所述第一模式的第二模式期間，所述多個發光區中的所述第一發光區顯示具有所述第二視角的第三圖像的第一部分，并且所述第二發光區顯示具有所述第二視角的所述第三圖像的第二部分，

25.根據權利要求21所述的發光顯示裝置，其中，所述多個子像素中的每一個包括：

26.根據權利要求25所述的發光顯示裝置，其中，所述第一視角控制晶體管與所述第一發光器件和控制供應給所述第一發光單元或所述第二發光單元的電流的電平的驅動晶體管連接，并且所述第二視角控制晶體管與所述第二發光器件和所述驅動晶體管連接。

27.根據權利要求26所述的發光顯示裝置，其中，所述多個視角切換單元中的視角切換單元包括：

技術總結
本申請涉及發光顯示面板及使用其的發光顯示設備和裝置。提供了一種包括顯示區的發光顯示面板，該顯示區包括發光區，每個發光區包括該發光區中的子像素。視角切換單元位于非顯示區中，并且每個視角切換單元連接到對應發光區中所包括的子像素。每個子像素包括由第一視角控制晶體管驅動的第一發光單元和由第二視角控制晶體管驅動的第二發光單元，所述第一視角控制晶體管由連接到其中所述第一發光單元包括具有第一形狀的第一透鏡的子像素的視角切換單元控制，所述第二視角控制晶體管由連接到其中所述第二發光單元包括具有第二形狀的第二透鏡的子像素的視角切換單元控制。

技術研發人員：李根植,陳承泰,李東奎
受保護的技術使用者：樂金顯示有限公司
技術研發日：
技術公布日：2025/4/28
