本技術涉及制袋機的改進發明，尤其涉及一種小型熱封冷切制袋機的改進發明。

背景技術：

1、傳統的制袋機用于生產塑料包裝袋，通常包含薄膜的放卷、熱封、冷切和收集，收集結構復雜，導致整體機型較大，且收集的包裝袋用于給袋式包裝機時，又需要設置送袋機構，因此包裝袋的收集、存儲和送袋增加了設備成本、且影響生產效率，導致傳統的制袋機不適用于給袋式包裝機。

技術實現思路

1、本實用新型所要解決的技術問題是克服現有技術的不足，提供一種小型熱封冷切制袋機。

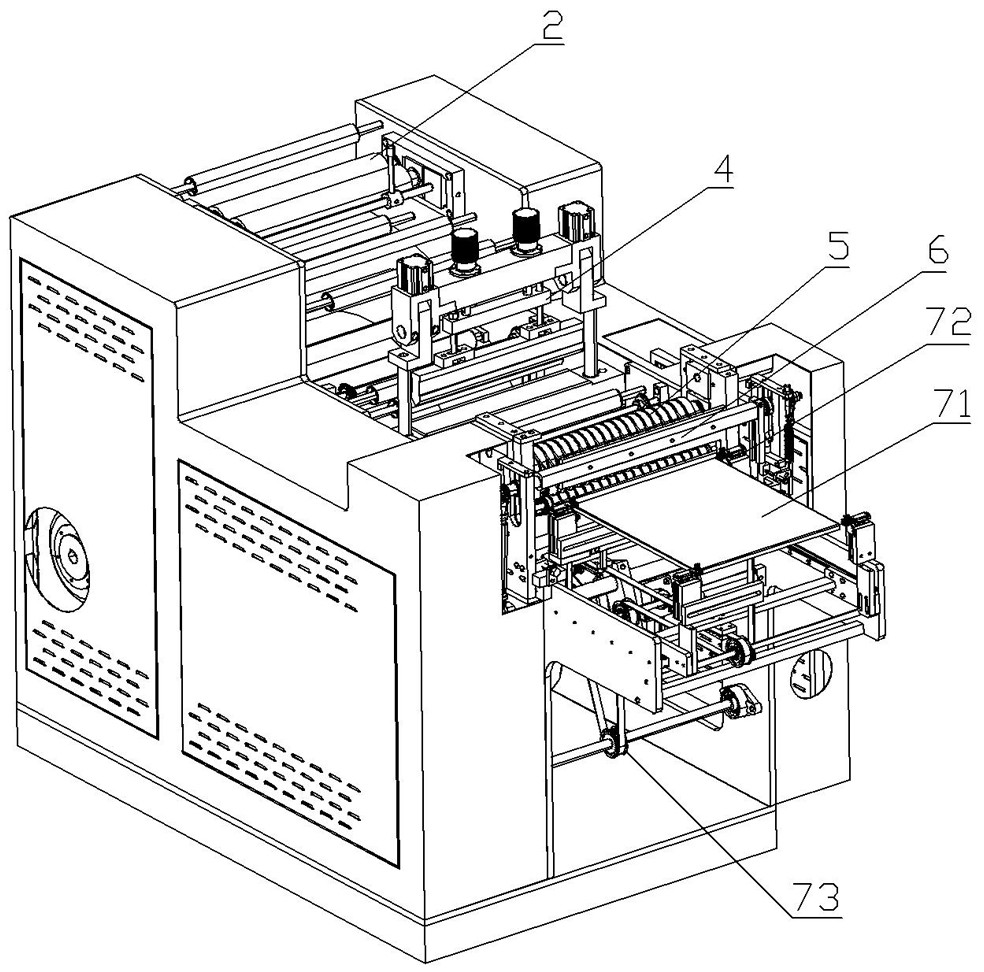

2、為了解決上述技術問題，本實用新型是采用如下技術方案來實現的：該種小型熱封冷切制袋機，包括有機架，其特征在于：所述機架上依次設有放卷機構、第一牽引機構、儲料機構、熱封機構、第二牽引機構、冷切機構和出料機構，所述熱封機構與冷切機構同步動作，且在熱封機構之前和冷切機構之前均配設有張力調節部件，所述出料機構之后銜接有給袋式包裝機。

3、所述熱封機構包括熱封燙刀和熱封臺，熱封燙刀可升降配設于熱封臺上方，并配設有升降動力源。

4、所述升降動力源為凸輪傳動機構，所述熱封燙刀連接于橫梁下方，橫梁配設有左右導桿，導桿可移動穿設于熱封臺上，且導桿下端與凸輪傳動機構相連。

5、所述冷切機構包括有上切刀與下切刀，上切刀可升降配設于下切刀上方，且上切刀經連桿、擺臂與凸輪傳動機構相連。

6、所述出料機構包括出料臺和拉料機械手，拉料機械手可前后移動分設于出料臺兩側，并配設有驅動結構，出料臺一端銜接于第二牽引機構之后，出料臺另一端銜接給袋式包裝機。

7、所述張力調節部件包括有調節輥，調節輥兩端設有滑塊，滑塊可升降移動設置于龍門架的側梁上，且滑塊上螺紋連接有立柱，所述立柱上端可轉動穿設于龍門架的橫梁上，所述龍門架上轉動設有驅動橫桿及其驅動手輪，驅動橫桿與立柱上端之間采用傘齒輪組傳動相連。

8、所述儲料機構包括有上下浮動儲料導輥。

9、本實用新型的有益效果是改進后的小型熱封冷切制袋機，設備結構緊湊，占地空間小，塑料袋制作過程穩定高效，熱封和冷切精確可靠，塑料袋無縫銜接傳遞至給袋式包裝機，提高包裝效率，且省去塑料袋的收集、存儲工序，降低生產成本。

技術特征：

1.小型熱封冷切制袋機，包括有機架，其特征在于：所述機架上依次設有放卷機構、第一牽引機構、儲料機構、熱封機構、第二牽引機構、冷切機構和出料機構，所述熱封機構與冷切機構同步動作，且在熱封機構之前和冷切機構之前均配設有張力調節部件，所述出料機構之后銜接有給袋式包裝機。

2.如權利要求1所述的小型熱封冷切制袋機，其特征在于：所述熱封機構包括熱封燙刀和熱封臺，熱封燙刀可升降配設于熱封臺上方，并配設有升降動力源。

3.如權利要求2所述的小型熱封冷切制袋機，其特征在于：所述升降動力源為凸輪傳動機構，所述熱封燙刀連接于橫梁下方，橫梁配設有左右導桿，導桿可移動穿設于熱封臺上，且導桿下端與凸輪傳動機構相連。

4.如權利要求3所述的小型熱封冷切制袋機，其特征在于：所述冷切機構包括有上切刀與下切刀，上切刀可升降配設于下切刀上方，且上切刀經連桿、擺臂與凸輪傳動機構相連。

5.如權利要求1所述的小型熱封冷切制袋機，其特征在于：所述出料機構包括出料臺和拉料機械手，拉料機械手可前后移動分設于出料臺兩側，并配設有驅動結構，出料臺一端銜接于第二牽引機構之后，出料臺另一端銜接給袋式包裝機。

6.如權利要求1所述的小型熱封冷切制袋機，其特征在于：所述張力調節部件包括有調節輥，調節輥兩端設有滑塊，滑塊可升降移動設置于龍門架的側梁上，且滑塊上螺紋連接有立柱，所述立柱上端可轉動穿設于龍門架的橫梁上，所述龍門架上轉動設有驅動橫桿及其驅動手輪，驅動橫桿與立柱上端之間采用傘齒輪組傳動相連。

7.如權利要求1所述的小型熱封冷切制袋機，其特征在于：所述儲料機構包括有上下浮動儲料導輥。

技術總結
本技術公開了一種小型熱封冷切制袋機，包括有機架，其特征在于：所述機架上依次設有放卷機構、第一牽引機構、儲料機構、熱封機構、第二牽引機構、冷切機構和出料機構，所述熱封機構與冷切機構同步動作，且在熱封機構之前和冷切機構之前均配設有張力調節部件，所述出料機構之后銜接有給袋式包裝機。本技術結構緊湊、穩定高效、精確可靠，銜接給袋式包裝機，提高包裝效率。

技術研發人員：章方蒙
受保護的技術使用者：溫州浩田機械有限公司
技術研發日：20240708
技術公布日：2025/4/28
