本公開涉及線路板生產的，特別是涉及一種線路板的線路板的制造方法及線路板。

背景技術：

1、目前，線路板在電子工業中占據著至關重要的地位。作為電子設備的“神經中樞”，線路板通過電氣連接和信號傳輸，支撐著各種電子元器件的正常工作。它不僅是電子元器件的支撐體，更是電子設備實現各種功能的基礎。

2、在線路板的制造流程中，對線路板的埋孔進行填膠操作是至關重要的一步，而對埋孔進行填膠操作主要包括兩種方式，一種是樹脂塞孔，另一種是半固化片填孔，由于樹脂塞孔相對于半固化片填孔所需的時間更長，所需的成本也更高，并且若未對塞孔處的樹脂研磨干凈，容易導致線路板出現爆板分層的現象，大大降低了線路板的生產效率及生產質量，使得半固化片填孔更受歡迎。但在板固化片的選取過程中，半固化填孔若無規范指導，則在對線路板的埋孔進行填膠過程中往往會導致線路板的含膠量不足，進而導致爆板分層問題，既降低了線路板的生產質量，同時也影響線路板的生產效率；同時，選取的半固化片膠含量及厚度會對線路板的整體性能及質量有著重要影響，不同線路板對半固化片的膠含量及厚度有不同要求，因此，在選取半固化片時，需根據具體線路板的設計需求和生產工藝進行合理選擇。

技術實現思路

1、本公開的目的是克服現有技術中的不足之處，提供一種不僅能夠提高線路板的生產質量及生產效率，而且還能夠提高線路板的整體性能及適用性的線路板的制造方法及線路板。

2、本公開的目的是通過以下技術方案來實現的：

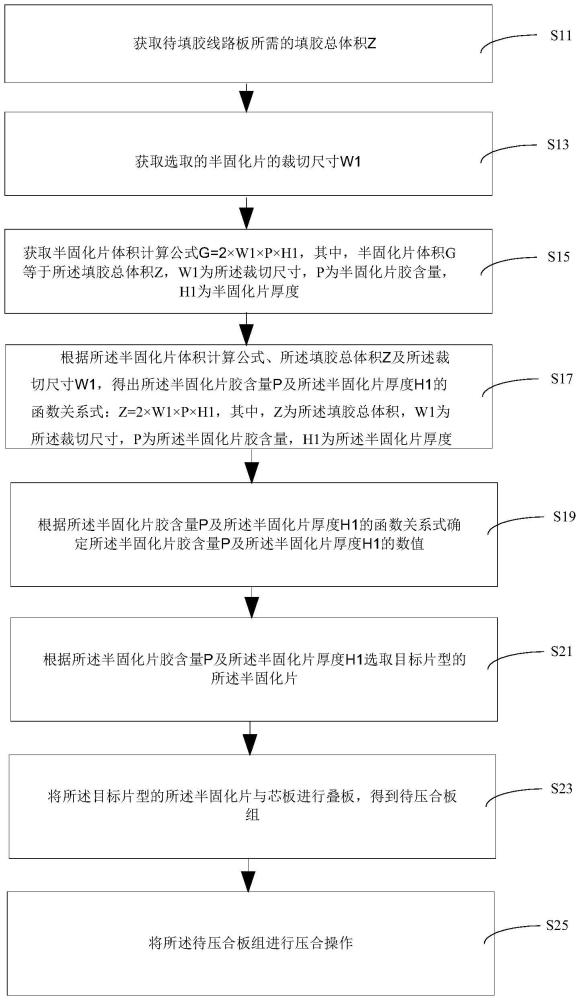

3、一種線路板的制造方法，所述線路板的制造方法的步驟包括：

4、獲取待填膠線路板所需的填膠總體積z；

5、獲取選取的半固化片的裁切尺寸w1；

6、獲取半固化片體積計算公式g＝2×w1×p×h1，其中，半固化片體積g等于所述填膠總體積z，w1為所述裁切尺寸，p為半固化片膠含量，h1為半固化片厚度；

7、根據所述半固化片體積計算公式、所述填膠總體積z及所述裁切尺寸w1，得出所述半固化片膠含量p及所述半固化片厚度h1的函數關系式：

8、z＝2×w1×p×h1，其中，z為所述填膠總體積，w1為所述裁切尺寸，p為所述半固化片膠含量，h1為所述半固化片厚度；

9、根據所述半固化片膠含量p及所述半固化片厚度h1的函數關系式確定所述半固化片膠含量p及所述半固化片厚度h1的數值；

10、根據所述半固化片膠含量p及所述半固化片厚度h1選取目標片型的所述半固化片；

11、將所述目標片型的所述半固化片與芯板進行疊板，得到待壓合板組；

12、將所述待壓合板組進行壓合操作。

13、在其中一個實施例中，獲取所述待填膠線路板所需的所述填膠總體積z的步驟包括：

14、獲取所述待填膠線路板的埋孔總體積x；

15、獲取所述待填膠線路板所需的板面填膠體積y；

16、對所述埋孔總體積x及所述板面填膠體積y進行求和操作，以得到所述填膠總體積z。

17、在其中一個實施例中，獲取所述待填膠線路板的所述埋孔總體積x的步驟包括：

18、獲取所述待填膠線路板的單個埋孔體積v；

19、獲取所述待填膠線路板的埋孔數量q；

20、對所述單個埋孔體積v及所述埋孔數量q進行體積求取操作，以得到所述埋孔總體積x。

21、在其中一個實施例中，獲取所述待填膠線路板的所述單個埋孔體積v的步驟包括：

22、獲取所述待填膠線路板的單個埋孔面積s1；

23、獲取所述待填膠線路板的埋孔孔深h2；

24、對所述單個埋孔面積s1及所述埋孔孔深h2進行體積求取操作，以得到所述單個埋孔體積v。

25、在其中一個實施例中，獲取所述待填膠線路板的所述埋孔孔深h2的步驟包括：

26、獲取所述待填膠線路板的板厚h3；

27、獲取所述待填膠線路板的最大銅厚t；

28、將所述板厚h3及所述最大銅厚t進行求深度操作，以得到所述埋孔孔深h2。

29、在其中一個實施例中，獲取所述待填膠線路板的所述單個埋孔面積s2的步驟包括：

30、獲取所述待填膠線路板的所述單個埋孔直徑d；

31、對所述單個埋孔直徑d進行面積求取操作，以得到所述單個埋孔面積s2。

32、在其中一個實施例中，獲取所述待填膠線路板所需的所述板面填膠體積y的步驟包括：

33、獲取所述待填膠線路板的奶油層最小需求厚度n；

34、獲取所述待填膠線路板設計尺寸w2；

35、獲取所述待填膠線路板的第一側面殘銅率a及所述待填膠線路板的第二側面殘銅率b；

36、獲取所述待填膠線路板的最大銅厚t；

37、對所述奶油層最小需求厚度n、所述待填膠線路板設計尺寸w2、所述第一側面殘銅率a、所述第二側面殘銅率b及所述最大銅厚t進行體積求取操作，以得到所述板面填膠體積y。

38、在其中一個實施例中，所述奶油層最小需求厚度n為0.005mm。

39、在其中一個實施例中，所述待填膠線路板設計尺寸w2等于所述裁切尺寸w1。

40、一種線路板，采用上述任一實施例所述的線路板的制造方法制造得到。

41、與現有技術相比，本公開至少具有以下優點：

42、上述的線路板的制造方法，首先，依次獲取待填膠線路板所需的填膠總體積z、選取的半固化片的裁切尺寸w1及半固化片體積計算公式g＝2×w1×p×h1，其中，半固化片體積g等于填膠總體積z，w1為裁切尺寸，p為半固化片膠含量，h1為半固化片厚度；然后，根據半固化片體積計算公式、填膠總體積z及裁切尺寸w1，得出半固化片膠含量p及半固化片厚度h1的函數關系式，即z＝2×w1×p×h1，其中，z為填膠總體積，w1為裁切尺寸，p為半固化片膠含量，h1為半固化片厚度；再根據半固化片膠含量p及半固化片厚度h1的函數關系式確定半固化片膠含量p及半固化片厚度h1的數值；再然后，根據半固化片膠含量p及半固化片厚度h1選取目標片型的半固化片，并將目標片型的半固化片與芯板進行疊板，得到待壓合板組；最后，將待壓合板組進行壓合操作，以使線路板的制造方法能夠有效地避免線路板因膠含量不足而導致線路板出現爆板分層現象的同時，還能夠根據不同線路板的設計需求和生產工藝選擇合理的半固化片膠含量p及半固化片厚度h1，不僅大大提高了線路板的生產質量及生產效率，而且還能夠滿足不同線路板的應用需求，提高線路板的整體性能及適用性。

技術特征：

1.一種線路板的制造方法，其特征在于，所述線路板的制造方法的步驟包括：

2.根據權利要求1所述的線路板的制造方法，其特征在于，獲取所述待填膠線路板所需的所述填膠總體積z的步驟包括：

3.根據權利要求2所述的線路板的制造方法，其特征在于，獲取所述待填膠線路板的所述埋孔總體積x的步驟包括：

4.根據權利要求3所述的線路板的制造方法，其特征在于，獲取所述待填膠線路板的所述單個埋孔體積v的步驟包括：

5.根據權利要求4所述的線路板的制造方法，其特征在于，獲取所述待填膠線路板的所述埋孔孔深h2的步驟包括：

6.根據權利要求4所述的線路板的制造方法，其特征在于，獲取所述待填膠線路板的所述單個埋孔面積s2的步驟包括：

7.根據權利要求5所述的線路板的制造方法，其特征在于，獲取所述待填膠線路板所需的所述板面填膠體積y的步驟包括：

8.根據權利要求7所述的線路板的制造方法，其特征在于，所述奶油層最小需求厚度n為0.005mm。

9.根據權利要求7所述的線路板的制造方法，其特征在于，所述待填膠線路板設計尺寸w2等于所述裁切尺寸w1。

10.一種線路板，其特征在于，采用權利要求1至9中任一項所述的線路板的制造方法制造得到。

技術總結
本公開提供一種線路板的制造方法及線路板。上述的線路板的制造方法，其步驟包括獲取待填膠線路板所需的填膠總體積Z，獲取選取的半固化片的裁切尺寸W1，獲取半固化片體積計算公式G＝2×W1×P×H1；根據半固化片體積計算公式、填膠總體積Z及裁切尺寸W1，得出半固化片膠含量P及半固化片厚度H1的函數關系式：Z＝2×W1×P×H1；根據半固化片膠含量P及半固化片厚度H1的函數關系式確定半固化片膠含量P及半固化片厚度H1的數值；根據半固化片膠含量P及半固化片厚度H1選取目標片型的半固化片。上述的線路板的制造方法不僅能夠提高線路板的生產質量及生產效率，而且還能夠提高線路板的整體性能及適用性。

技術研發人員：伍海霞,唐叢文,王愛林,黃永健,謝毅娟
受保護的技術使用者：金祿電子科技股份有限公司
技術研發日：
技術公布日：2025/4/28
