本申請涉及控制器，尤其涉及一種控制器。

背景技術：

1、一般的電動微耕機的安裝，是將控制器卡接在微耕機表面的裝配架的內壁中，然后將控制器與微耕機上的其他部件通過連接數據線進行連接，從而保證了電動微耕機的正常運轉，發明人在日常使用過程中發現，控制器卡接在裝配架內壁的限位方式，使控制器難以穩定，進而在微耕機使用時，控制器會因?yàn)槲⒏麢C(jī)的顛簸抖動導致從裝配架上松動脫離，甚至發生損壞，進而影響了微耕機的正常運轉使用，為了應對上述問題，會在裝配架上設置彈性繩，在控制器安裝在裝配架上時，使用彈性繩將控制器進行捆綁，使控制器穩定的設置在裝配架上，進而保證了微耕機的正常使用。但在實際操作過程中發現，彈性繩在長期使用過程中，會發生老化開裂甚至斷裂的情況，進而使控制器安裝在裝配架上的穩定降低，從而因?yàn)槲⒏麢C(jī)的顛簸抖動導致控制器松動脫離，進而造成損壞，影響微耕機的正常使用。

技術實現思路

1、本申請的目的是為了解決現有技術中的缺點，而提出的一種控制器。

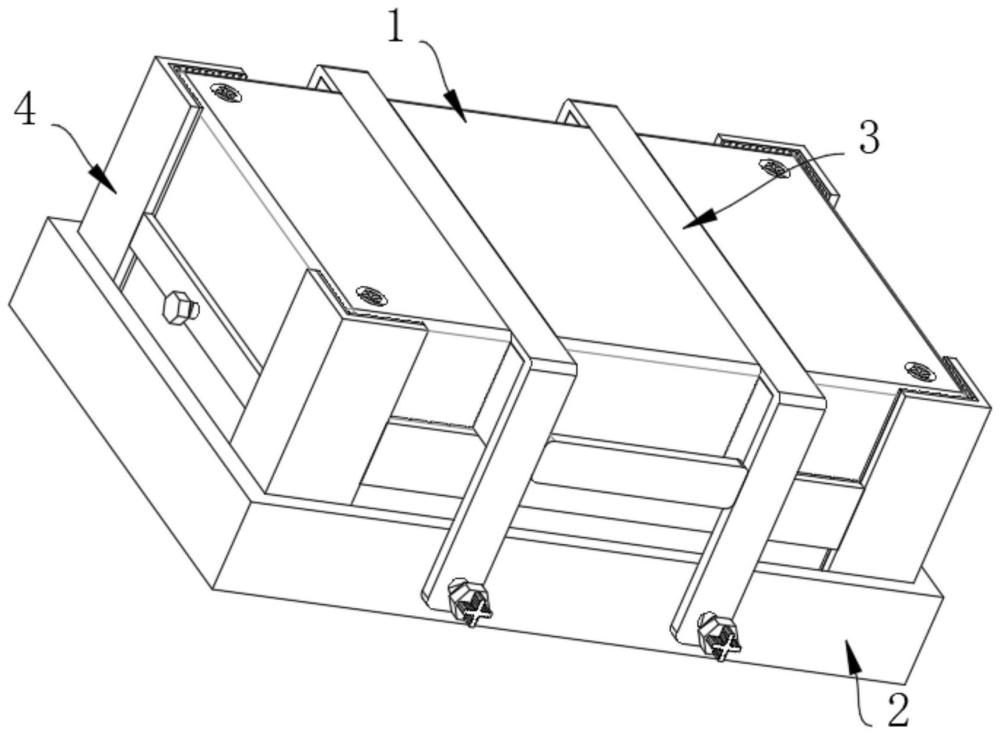

2、為了實現上述目的，本申請采用了如下技術方案：一種控制器，包括控制器主體、裝配架和裝配機構，所述控制器主體通過裝配機構安裝在裝配架的內壁中，所述裝配機構包括兩個裝配板，兩個所述裝配板的截面呈“u”形，兩個所述裝配板彼此靠近的一側固定連接有兩個組合板，所述控制器主體的表面開設有兩個長條槽，兩個所述裝配板分別與控制器主體表面上兩個長條槽內壁相卡接，所述裝配架的表面兩側分別開設有兩個螺絲孔，兩個所述螺絲孔的內壁分別螺紋連接有絲桿，兩個螺絲孔內壁的絲桿分別與兩個裝配板的表面螺紋連接。

3、優選的，所述絲桿的表面固定連接有拉塊，所述拉塊的表面設有若干個防滑槽。

4、優選的，兩個所述長條槽的截面呈矩形，兩個所述長條槽的尺寸大小與兩個裝配板的尺寸大小相適配。

5、優選的，兩個所述裝配板的內壁彼此靠近的一側分別固定連接有加強塊，所述加強塊為橡膠塊。

6、優選的，所述控制器主體的表面設置有保護組件，所述保護組件包括兩個加固板件，兩個所述加固板件的表面分別螺紋連接有螺絲，兩個所述加固板件通過螺絲分別安裝在控制器主體的表面兩側，兩個所述加固板件的表面兩側分別固定連接有保護板，所述保護板的截面呈“l(fā)”形，所述保護板卡接在控制器主體的表面的四角處。

7、優選的，所述保護板的內壁固定連接有保護墊，所述保護墊為海綿墊。

8、優選的，所述保護板的表面固定連接有桿件，所述桿件的表面靠近控制器主體的一側固定連接有保護板件，所述保護板件為泡沫板。

9、綜上所述，本申請的有益效果為：

10、控制器主體可以穩定地設置在裝配架上，不易因微耕機使用時產生的顛簸抖動導致控制器主體松動脫離，進而保證了控制器主體的正常使用，使控制器主體不易產生損壞，在一定程度上提高了微耕機的工作效率。

技術特征：

1.一種控制器，包括控制器主體、裝配架和裝配機構，其特征在于：控制器主體通過裝配機構安裝在裝配架的內壁中，裝配機構包括兩個裝配板，兩個裝配板的截面呈“u”形，兩個裝配板彼此靠近的一側固定連接有兩個組合板，控制器主體的表面開設有兩個長條槽，裝配架的表面兩側分別開設有兩個螺絲孔，兩個螺絲孔的內壁分別螺紋連接有絲桿，兩個螺絲孔內壁的絲桿分別與兩個裝配板的表面螺紋連接，控制器主體的表面設置有保護組件，保護組件包括兩個加固板件，兩個加固板件的表面分別螺紋連接有螺絲，兩個加固板件通過螺絲分別安裝在控制器主體的表面兩側，兩個加固板件的表面兩側分別固定連接有保護板，保護板的內壁固定連接有保護墊。

2.根據權利要求1所述的一種控制器，其特征在于：兩個裝配板分別與控制器主體表面上兩個長條槽內壁相卡接。

3.根據權利要求1所述的一種控制器，其特征在于：絲桿的表面固定連接有拉塊。

4.根據權利要求1所述的一種控制器，其特征在于：拉塊的表面設有若干個防滑槽。

5.根據權利要求1所述的一種控制器，其特征在于：兩個裝配板的內壁彼此靠近的一側分別固定連接有加強塊。

6.根據權利要求5所述的一種控制器，其特征在于：保護板的表面固定連接有桿件。

7.根據權利要求5所述的一種控制器，其特征在于：桿件的表面靠近控制器主體的一側固定連接有保護板件。

技術總結
本申請涉及控制器技術領域，具體為一種控制器，包括控制器主體、裝配架和裝配機構，所述控制器主體通過裝配機構安裝在裝配架的內壁中，所述裝配機構包括兩個裝配板，兩個所述裝配板的截面呈“U”形，兩個所述裝配板彼此靠近的一側固定連接有兩個組合板，所述控制器主體的表面開設有兩個長條槽，兩個所述裝配板分別與控制器主體表面上兩個長條槽內壁相卡接，所述裝配架的表面兩側分別開設有兩個螺絲孔，解決了現有技術中存在彈性繩在長期使用過程中，會發生老化開裂甚至斷裂的情況，進而使控制器安裝在裝配架上的穩定降低，從而因?yàn)槲⒏麢C(jī)的顛簸抖動導致控制器松動脫離，進而造成損壞，影響微耕機的正常使用的問題。

技術研發人員：鄒知航,周辰宇,王家博,高菊玲,劉永華,肖茂華,魯植雄
受保護的技術使用者：江蘇農林職業技術學院
技術研發日：20240415
技術公布日：2025/3/20
