本申請涉及監測設備，尤其涉及一種防塵式高速公路采空區束管監測設備。

背景技術：

1、高速公路采空區是指經過采煤等礦產開采后形成的地下空洞區域。在進行采煤等礦產開采時，地下的煤炭被提取出來，而地表上會留下一定的采空區。傳統的處理方式是進行填方，即將其他材料填充到采空區內，使其與周圍地表平齊。這些采空區由于地質條件不穩定、存在安全風險等原因可能存在一定的安全隱患，需要束管監測設備進行監測來確保公路的穩定性和安全性。

2、由于高速公路采空區域存在大量的灰塵，這些灰塵容易通過束管監測設備的散熱口進入設備內，影響其內部元器件的正常工作，授權號為cn?211602585?u的中國專利公開了一種防塵式采空區束管監測設備，其通過第一海綿塊與第二海綿塊充滿水，會將灰塵吸附，起到過濾的作用，可以將散熱口部位的灰塵進行吸附，防止大量灰塵從散熱口進入氣體采樣控制柜主體，但是該設備雖然能夠通過充滿水的海綿吸附灰塵，但是由于海綿的多孔性質，其吸附了大量水分，會是海綿內的空隙封堵，能夠通過兩層充滿水的海綿的空氣較少，影響束管監測設備內部的換熱，因此提出一種防塵式高速公路采空區束管監測設備以解決上述問題。

技術實現思路

1、本實用新型的目的在于提供一種防塵式高速公路采空區束管監測設備，以解決上述背景技術中提出的問題。

2、本申請實施例采用下述技術方案：

3、一種防塵式高速公路采空區束管監測設備，包括束管監測設備本體，所述束管監測設備本體的側面設置有散熱口，所述束管監測設備本體的每個側面分別設置有個兩個固定盒，兩個所述固定盒的內壁可滑動的設置有防塵組件，所述固定盒的內壁固定連接有出水口正對防塵組件的噴灑管，所述防塵組件可移動至其中一個所述固定盒內通過噴灑管清潔。

4、優選的，所述防塵組件包括框體，所述框體的內底壁固定連接有立板，所述立板的一側與框體的內壁固定連接有同一個過濾網，所述立板設置在框體的中央位置，所述過濾網與散熱口重疊后可將散熱口全面覆蓋。

5、優選的，同側兩個所述固定盒的內壁固定連接有同一個滑桿，所述框體的正面開設有滑孔，且滑孔的內壁與滑桿的表面滑動連接，所述框體通過滑桿在兩個固定盒內滑動，同側兩個所述固定盒的內壁轉動連接有同一個螺紋絲桿，所述框體的正面開設有螺紋孔，且螺紋孔的內壁與螺紋絲桿的表面螺紋連接，前側所述固定盒的正面固定連接有電機，所述電機的輸出端貫穿前側固定盒的內壁并與螺紋絲桿的一端固定連接。

6、優選的，所述束管監測設備本體的側面固定連接有固定管，所述固定管的內壁固定連接有端蓋，所述固定管的內壁滑動連接有活塞，所述端蓋的一側固定連接有與固定管相連通的第一連接管，所述第一連接管的一端貫穿固定盒的內頂壁并與噴灑管固定連接，且第一連接管與噴灑管相連通，所述第一連接管的表面設置有第一單向閥。

7、優選的，所述活塞的側面固定連接有驅動桿，所述驅動桿的一端貫穿端蓋的側面并與框體的上表面固定連接，所述固定盒的上表面開設有用于驅動桿通行的避讓槽。

8、優選的，所述束管監測設備本體的上表面固定連接有水箱，所述端蓋的一側固定連接有與固定管相連通的第二連接管，所述第二連接管的一端與水箱的上表面固定連接并延伸至水箱內腔的底部，所述第二連接管的表面設置有第二單向閥，所述水箱的上表面設置有進水口，且進水口內壁設置有旋塞。

9、優選的，同側兩個所述固定盒的底部可拆卸連接有同一個收集盒，所述收集盒上固定連接有插桿，所述固定盒的底部開設有與插桿相適配的插槽，所述收集盒通過插桿固定盒可拆卸連接，所述框體與固定盒的內壁之間形成有排水道。

10、本申請實施例采用的上述至少一個技術方案能夠達到以下有益效果：

11、其一，本實用新型中，通過設置防塵組件在散熱口對進入束管監測設備本體內部的空氣進行過濾，避免灰塵進入其內部，較之現有技術，避免因散熱不暢造成束管監測設備本體出現故障，通過設置可移動的框體以及兩個過濾網，能夠在其中一個過濾網上附著較多灰塵影響散熱時，通過移動框體使其進入固定盒內清理，同時另外一個過濾網移動至散熱口位置對空氣中灰塵進行過濾，較之現有技術將過濾網拆卸更換，能夠更好的防塵，從而使該防塵式高速公路采空區束管監測設備具有防塵效果。

12、其二，本實用新型中，通過框體移動帶動驅動桿移動，進而帶動活塞移動，當框體從后向前移動時，使得驅動桿帶動活塞從后向前移動，使得固定管內活塞前側空間變小，壓強變大，活塞后側空間變大，壓強變小，進而使活塞前側空間內的水通過前側的第一連接管進入前側的噴灑管內并噴出，隨著前側的過濾網向前移動，將過濾網上的灰塵沖洗干凈，同時，水箱內的水通過后側的第二連接管進入活塞后的空間，以備框體反向移動時使用，同理，當框體從前向后移動時，可對后側的過濾網清洗，從而使該防塵式高速公路采空區束管監測設備具有方便對過濾網清洗的效果。

技術特征：

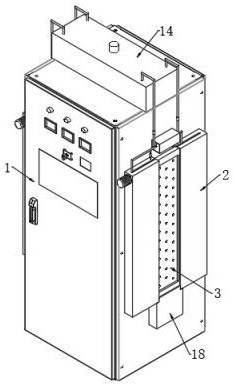

1.一種防塵式高速公路采空區束管監測設備，包括束管監測設備本體（1），所述束管監測設備本體（1）的側面設置有散熱口，其特征在于：所述束管監測設備本體（1）的每個側面分別設置有個兩個固定盒（2），兩個所述固定盒（2）的內壁可滑動的設置有防塵組件（3），所述固定盒（2）的內壁固定連接有出水口正對防塵組件（3）的噴灑管（4），所述防塵組件（3）可移動至其中一個所述固定盒（2）內通過噴灑管（4）清潔。

2.根據權利要求1所述的一種防塵式高速公路采空區束管監測設備，其特征在于：所述防塵組件（3）包括框體（301），所述框體（301）的內底壁固定連接有立板（302），所述立板（302）的一側與框體（301）的內壁固定連接有同一個過濾網（303），所述立板（302）設置在框體（301）的中央位置，所述過濾網（303）與散熱口重疊后可將散熱口全面覆蓋。

3.根據權利要求2所述的一種防塵式高速公路采空區束管監測設備，其特征在于：同側兩個所述固定盒（2）的內壁固定連接有同一個滑桿（5），所述框體（301）的正面開設有滑孔，且滑孔的內壁與滑桿（5）的表面滑動連接，所述框體（301）通過滑桿（5）在兩個固定盒（2）內滑動，同側兩個所述固定盒（2）的內壁轉動連接有同一個螺紋絲桿（6），所述框體（301）的正面開設有螺紋孔，且螺紋孔的內壁與螺紋絲桿（6）的表面螺紋連接，前側所述固定盒（2）的正面固定連接有電機（7），所述電機（7）的輸出端貫穿前側固定盒（2）的內壁并與螺紋絲桿（6）的一端固定連接。

4.根據權利要求1所述的一種防塵式高速公路采空區束管監測設備，其特征在于：所述束管監測設備本體（1）的側面固定連接有固定管（8），所述固定管（8）的內壁固定連接有端蓋（9），所述固定管（8）的內壁滑動連接有活塞（10），所述端蓋（9）的一側固定連接有與固定管（8）相連通的第一連接管（11），所述第一連接管（11）的一端貫穿固定盒（2）的內頂壁并與噴灑管（4）固定連接，且第一連接管（11）與噴灑管（4）相連通，所述第一連接管（11）的表面設置有第一單向閥（12）。

5.根據權利要求4所述的一種防塵式高速公路采空區束管監測設備，其特征在于：所述活塞（10）的側面固定連接有驅動桿（13），所述驅動桿（13）的一端貫穿端蓋（9）的側面并與框體（301）的上表面固定連接，所述固定盒（2）的上表面開設有用于驅動桿（13）通行的避讓槽。

6.根據權利要求4所述的一種防塵式高速公路采空區束管監測設備，其特征在于：所述束管監測設備本體（1）的上表面固定連接有水箱（14），所述端蓋（9）的一側固定連接有與固定管（8）相連通的第二連接管（15），所述第二連接管（15）的一端與水箱（14）的上表面固定連接并延伸至水箱（14）內腔的底部，所述第二連接管（15）的表面設置有第二單向閥（16），所述水箱（14）的上表面設置有進水口，且進水口內壁設置有旋塞（17）。

7.根據權利要求2所述的一種防塵式高速公路采空區束管監測設備，其特征在于：同側兩個所述固定盒（2）的底部可拆卸連接有同一個收集盒（18），所述收集盒（18）上固定連接有插桿（19），所述固定盒（2）的底部開設有與插桿（19）相適配的插槽，所述收集盒（18）通過插桿（19）固定盒（2）可拆卸連接，所述框體（301）與固定盒（2）的內壁之間形成有排水道（20）。

技術總結
本技術公開了一種防塵式高速公路采空區束管監測設備，包括束管監測設備本體，束管監測設備本體的側面設置有散熱口，束管監測設備本體的每個側面分別設置有個兩個固定盒，兩個固定盒的內壁可滑動的設置有防塵組件，固定盒的內壁固定連接有出水口正對防塵組件的噴灑管，防塵組件可移動至其中一個固定盒內通過噴灑管清潔。本技術通過設置防塵組件在散熱口對進入束管監測設備本體內部的空氣進行過濾，避免灰塵進入其內部，通過設置可移動的框體以及兩個過濾網，能夠在其中一個過濾網上附著較多灰塵影響散熱時，通過移動框體使其進入固定盒內清理，同時另外一個過濾網移動至散熱口位置對空氣中灰塵進行過濾，從而具有防塵效果。

技術研發人員：邵景干,孟瑩瑩,葉國永,常舒凱,張恒,王鵬鵬,王鈺軻,胡威威,李森,秦恒潔
受保護的技術使用者：河南交院工程技術集團有限公司
技術研發日：20240415
技術公布日：2025/3/20
