本技術涉及理線架設備，尤其涉及一種計算機輔助用理線架。

背景技術：

1、隨著網絡的迅速發展，使得互聯網走進千家萬戶，充實著人們的精神生活，網絡的連接也是由一根根網線互相傳遞，對于計算機柜內錯綜復雜的互聯網接線，現在常使用理線架對其進行整理，理線架是用來整理電子線的工具，可安裝于機架的前端，提供配線或設備用跳線的水平方向線纜管理，能夠簡化交叉連接系統的規劃與安裝，使得線路清晰有序。

2、但是現有的計算機輔助用理線架在線路較多，較復雜的情況下會將多條線路放入一個框中，而電子元件之間存在多個信號源，并且信號傳輸的路徑很多。如果多條線路糾纏在一起，就會產生各種干擾，影響信號傳輸，而且多條線路放在一個框內會使工作人員不好分辨其中每根線的走向，較為混亂。

3、基于上述情況，本實用新型提出一種理線更加清晰且線路間存在隔斷的計算機輔助用理線架。

技術實現思路

1、為了克服現有的計算機輔助用理線架在線路過多時理線不清晰且容易存在信號干擾的缺點，本實用新型提供一種理線更加清晰且線路間存在隔斷的計算機輔助用理線架。

2、本發明提供一種計算機輔助用理線架，包括有圓角板、缺口框、滑蓋和分隔機構，圓角板固接有缺口框，缺口框的前后兩側均勻開設有供線路穿過的多個孔洞，缺口框滑動連接有滑蓋，圓角板上設有分隔機構；

3、其中分隔機構包括有大連接架、缺口板、釘桿和大復位彈簧，缺口框前后兩側可拆卸連接有大連接架，大連接架滑動連接有上下縱向分布的缺口板，大連接架與缺口板上開有多個上下縱向分布的圓孔，缺口板滑動連接有釘桿，缺口板與釘桿之間固接有大復位彈簧，釘桿與大連接架之間為滑動連接，所述釘桿活動插入至大連接架和缺口板的圓孔內。

4、進一步地，所述計算機輔助用理線架還包括有連接板、橫滑板、中復位彈簧、小連接架、滑動孔板、小復位彈簧和綁帶，連接板的左右兩端滑動連接有橫滑板，連接板與缺口框活動插接，連接板搭載在缺口框上，橫滑板與連接板之間固接有成對的中復位彈簧，連接板滑動連接有多對沿缺口框長度方向分布的滑動孔板，滑動孔板與連接板之間固接有成對的小復位彈簧，每對滑動孔板之間轉動連接有小連接架，小連接架連接有綁帶。

5、進一步地，所述計算機輔助用理線架還包括有上滑板和隔板，缺口框固接有多對上滑板，每對上滑板之間滑動連接有隔板。

6、進一步地，其中小連接架底部為正八邊形結構。

7、進一步地，其中綁帶上設有魔術貼。

8、有益效果

9、本實用新型通過隔板和缺口板等部件，使機柜后連接的每條線路均被有規律地分隔開，線路的路徑被固定，理線更加清晰，而且能夠減少不同線路間的信號干擾，提高信號傳輸的質量。

10、本實用新型通過綁帶等部件，使線路在缺口框內橫向布線時，理線架能夠減少線路與缺口框之間的摩擦，防止線路磨損。

技術特征：

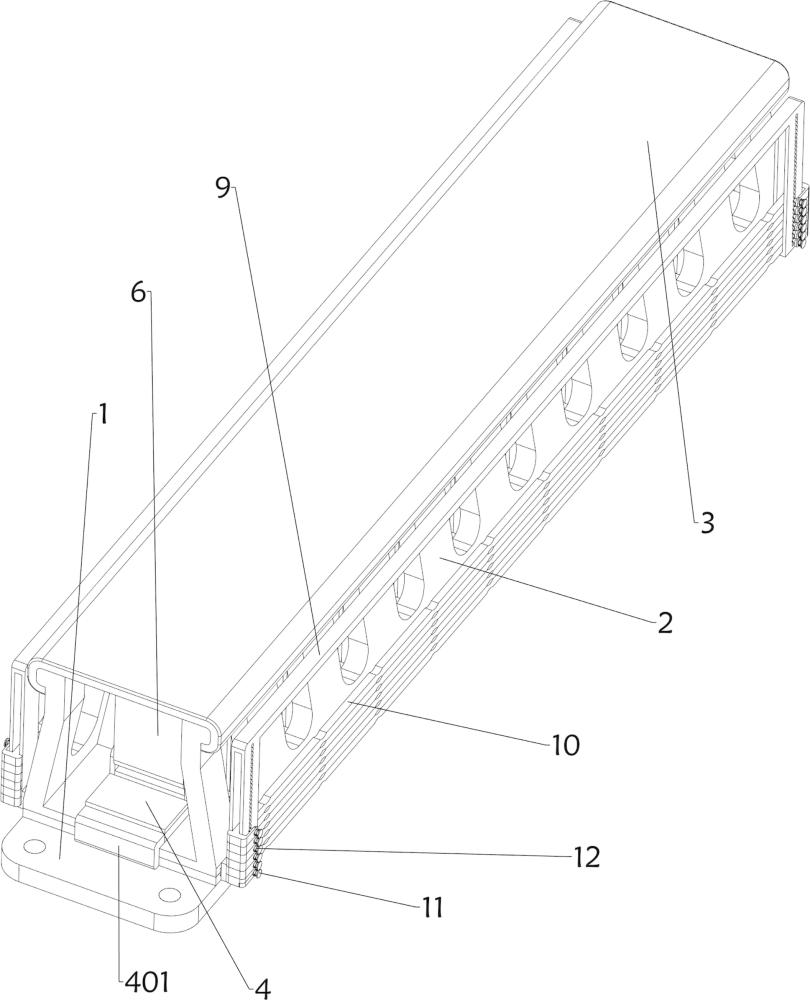

1.一種計算機輔助用理線架，包括有圓角板（1）、缺口框（2）、滑蓋（3）和分隔機構，圓角板（1）固接有缺口框（2），缺口框（2）的前后兩側均勻開設有供線路穿過的多個孔洞，缺口框（2）滑動連接有滑蓋（3），圓角板（1）上設有分隔機構；

2.如權利要求1所述的一種計算機輔助用理線架，其特征在于，還包括有連接板（4）、橫滑板（401）、中復位彈簧（402）、小連接架（5）、滑動孔板（501）、小復位彈簧（502）和綁帶（6），連接板（4）的左右兩端滑動連接有橫滑板（401），連接板（4）與缺口框（2）活動插接，連接板（4）搭載在缺口框（2）上，?橫滑板（401）與連接板（4）之間固接有成對的中復位彈簧（402），連接板（4）滑動連接有多對沿缺口框（2）長度方向分布的滑動孔板（501），滑動孔板（501）與連接板（4）之間固接有成對的小復位彈簧（502），每對滑動孔板（501）之間轉動連接有小連接架（5），小連接架（5）連接有綁帶（6）。

3.如權利要求1或2所述的一種計算機輔助用理線架，其特征在于，還包括有上滑板（7）和隔板（8），缺口框（2）固接有多對上滑板（7），每對上滑板（7）之間滑動連接有隔板（8）。

4.如權利要求3所述的一種計算機輔助用理線架，其特征在于，其中小連接架（5）底部為正八邊形結構。

5.如權利要求4所述的一種計算機輔助用理線架，其特征在于，其中綁帶（6）上設有魔術貼。

技術總結
本技術公開一種計算機輔助用理線架，涉及理線架設備技術領域，包括有圓角板、缺口框、滑蓋、大連接架、缺口板、上滑板和隔板，圓角板固接有缺口框，缺口框滑動連接有滑蓋，缺口框前后兩側可拆卸連接有大連接架，大連接架滑動連接有上下縱向分布的缺口板，缺口框固接有多對上滑板，每對上滑板之間滑動連接有隔板。本技術通過隔板和缺口板等部件，使機柜后連接的每條線路均被有規律地分隔開，使得線路的路徑被固定，理線更加清晰，而且能夠減少不同線路間的信號干擾，提高信號傳輸的質量。

技術研發人員：秦磊
受保護的技術使用者：山東外國語職業技術大學
技術研發日：20240430
技術公布日：2025/3/20
