本技術涉及電磁加熱，具體為電磁加熱。

背景技術：

1、電磁加熱技術目前在機械加工、制造、紡織等行業領域應用較多。根據其應用環境或生產工藝要求，正逐漸取代明火、蒸汽、電加熱等對于金屬和非金屬制品的直接和間接加熱方式，相對更具有安全、高效、節能、環保、控制精度高等優勢。

2、目前石化行業現場檢修受作業環境和安全要求的制約，生產裝置現場各功率、類型的電動機和泵側聯軸器安裝盤、滾動軸承部分的拆除，基本采用拉拔工具配合明火加熱的操作方式，例如：氧氣乙炔、燃料噴燈加熱；纏繞電阻絲電加熱等，安裝盤經加熱130℃--150℃，受熱膨脹大于軸尺寸后，熱拆、熱裝于軸端部分。

3、但是在現場由于預檢修設備的體積、重量較大，會出現移動困難的情況，此時采用上述明火加熱的方式，不僅不夠安全，難以滿足防爆、防火區域內對安全風險的要求，還會導致安裝繁瑣，致使加工效率降低的問題。

技術實現思路

1、本實用新型提供了電磁加熱，具備可無明火安全以及安全便捷的有益效果，解決了上述背景技術中所提到在現場由于預檢修設備的體積、重量較大，會出現移動困難的情況，此時采用上述明火加熱的方式，不僅不夠安全，難以滿足防爆、防火區域內對安全風險的要求，還會導致安裝繁瑣，致使加工效率降低的問題。

2、本實用新型提供如下技術方案：電磁加熱，包括內筒，所述內筒的外側套設有外筒，所述內筒和外筒之間固定連接有側擋，所述內筒和外筒之間連接有電磁線圈，所述外筒的外側固定連接有連接架，所述連接架的一側固定連接有固定架，所述固定架的內側活動連接有轉盤，所述轉盤的一側固定連接有手柄，所述轉盤的另一側固定連接有豎板，所述豎板的一側滑動連接有安裝板，所述安裝板的一側活動連接有夾具，所述豎板的一側固定連接有調節組件。

3、作為本實用新型所述電磁加熱的一種可選方案，其中：所述調節組件包括轉柄，所述轉柄的一側固定連接有螺桿，所述螺桿的一端貫穿至豎板的內部并與豎板的內壁轉動連接，所述螺桿與安裝板螺紋連接。

4、作為本實用新型所述電磁加熱的一種可選方案，其中：所述夾具的一側固定連接有連接柱，所述連接柱的一端與安裝板轉動連接。

5、作為本實用新型所述電磁加熱的一種可選方案，其中：所述連接柱的外側通過螺栓固定連接有固定環，所述固定環的一側固定連接有支架，所述支架的一側固定連接有配重塊。

6、作為本實用新型所述電磁加熱的一種可選方案，其中：所述豎板的一側開設有開口槽，所述安裝板滑動連接在開口槽內。

7、作為本實用新型所述電磁加熱的一種可選方案，其中：所述安裝板的兩側均固定連接有限位塊，所述開口槽內壁的兩側均開設有限位槽，所述限位塊與限位槽滑動連接。

8、作為本實用新型所述電磁加熱的一種可選方案，其中：所述固定架呈環形設置，所述轉盤的外側開設有環形槽，所述固定架通過環形槽與轉盤轉動連接。

9、作為本實用新型所述電磁加熱的一種可選方案，其中：所述電磁線圈由內至外由導線由優質鍍鎳無氧銅絲、內層高溫云母帶、耐高溫玻璃纖維編織、中間優質高溫云母帶繞包和外層玻璃纖維編織護套構成。

10、本實用新型具備以下有益效果：

11、1、該電磁加熱，通過設置內筒、外筒、電磁線圈和夾具，啟動電磁線圈后通過夾具將工件進行固定，隨后轉動手柄，手柄通過轉盤帶動夾具旋轉，使得工件跟隨轉盤的轉動而轉動，電磁線圈對工件進行加熱，使其加熱后便于拆裝，電磁線圈加熱的方式不需使用明火，能夠滿足防爆、防火區域內對安全風險的要求，且安裝工件時使用夾具進行安裝即可，較為便捷，加熱效率較高。

12、2、該電磁加熱，通過設置連接柱、固定環、支架和配重塊，配重塊在連接柱底部施加重力，使得轉盤旋轉后帶動夾具旋轉時，配重塊可以保持夾具的相對靜止?fàn)顟B(tài)，使夾具的底部始終與地面呈垂直狀態，這樣在轉盤旋轉時，夾具以轉盤的圓心處為中心旋轉其表面的工件在旋轉的過程中底部始終向下，在旋轉的過程中工件的每一面都會被電磁線圈加熱到，進而實現均勻加熱的效果，進一步的提高加熱效率。

技術特征：

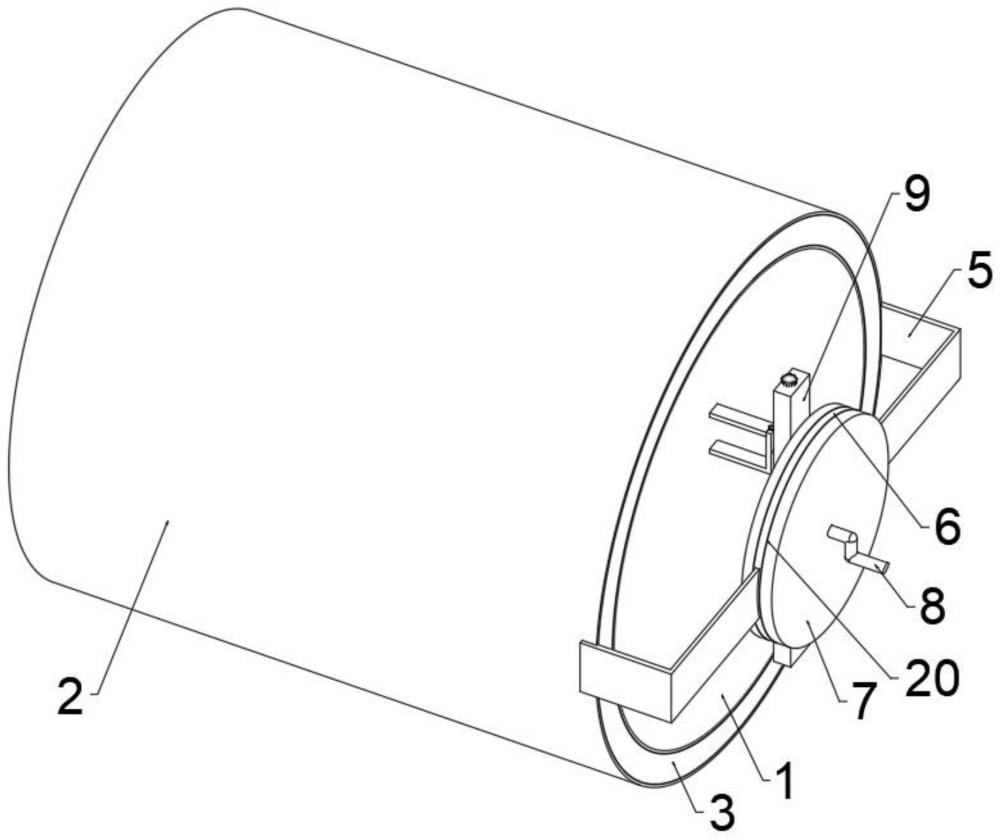

1.電磁加熱，包括內筒(1)，其特征在于：所述內筒(1)的外側套設有外筒(2)，所述內筒(1)和外筒(2)之間固定連接有側擋(3)，所述內筒(1)和外筒(2)之間連接有電磁線圈(4)，所述外筒(2)的外側固定連接有連接架(5)，所述連接架(5)的一側固定連接有固定架(6)，所述固定架(6)的內側活動連接有轉盤(7)，所述轉盤(7)的一側固定連接有手柄(8)，所述轉盤(7)的另一側固定連接有豎板(9)，所述豎板(9)的一側滑動連接有安裝板(10)，所述安裝板(10)的一側活動連接有夾具(11)，所述豎板(9)的一側固定連接有調節組件。

2.根據權利要求1所述的電磁加熱，其特征在于：所述調節組件包括轉柄(1201)，所述轉柄(1201)的一側固定連接有螺桿(1202)，所述螺桿(1202)的一端貫穿至豎板(9)的內部并與豎板(9)的內壁轉動連接，所述螺桿(1202)與安裝板(10)螺紋連接。

3.根據權利要求1所述的電磁加熱，其特征在于：所述夾具(11)的一側固定連接有連接柱(13)，所述連接柱(13)的一端與安裝板(10)轉動連接。

4.根據權利要求3所述的電磁加熱，其特征在于：所述連接柱(13)的外側通過螺栓固定連接有固定環(14)，所述固定環(14)的一側固定連接有支架(15)，所述支架(15)的一側固定連接有配重塊(16)。

5.根據權利要求1所述的電磁加熱，其特征在于：所述豎板(9)的一側開設有開口槽(17)，所述安裝板(10)滑動連接在開口槽(17)內。

6.根據權利要求5所述的電磁加熱，其特征在于：所述安裝板(10)的兩側均固定連接有限位塊(18)，所述開口槽(17)內壁的兩側均開設有限位槽(19)，所述限位塊(18)與限位槽(19)滑動連接。

7.根據權利要求1所述的電磁加熱，其特征在于：所述固定架(6)呈環形設置，所述轉盤(7)的外側開設有環形槽(20)，所述固定架(6)通過環形槽(20)與轉盤(7)轉動連接。

8.根據權利要求1所述的電磁加熱，其特征在于：所述電磁線圈(4)由內至外由導線由優質鍍鎳無氧銅絲、內層高溫云母帶、耐高溫玻璃纖維編織、中間優質高溫云母帶繞包和外層玻璃纖維編織護套構成。

技術總結
本技術涉及電磁加熱技術領域，且公開了包括內筒，所述內筒的外側套設有外筒，所述內筒和外筒之間固定連接有側擋，所述內筒和外筒之間連接有電磁線圈，所述外筒的外側固定連接有連接架，所述連接架的一側固定連接有固定架，所述固定架的內側活動連接有轉盤，所述轉盤的一側固定連接有手柄，所述轉盤的另一側固定連接有豎板，所述豎板的一側滑動連接有安裝板，所述安裝板的一側活動連接有夾具，解決了在現場由于預檢修設備的體積、重量較大，會出現移動困難的情況，此時采用上述明火加熱的方式，不僅不夠安全，難以滿足防爆、防火區域內對安全風險的要求，還會導致安裝繁瑣，致使加工效率降低的問題。

技術研發人員：都剛
受保護的技術使用者：都剛
技術研發日：20240425
技術公布日：2025/3/20
