本技術涉及線路板，尤其涉及一種分體式線路板組件。

背景技術：

1、線路板組件是指在電子設備中使用的電路板上的各種元器件和部件，這些元器件包括但不限于電阻、電容、電感、晶體管、集成電路等，分體式線路板設計提供了許多優勢，包括模塊化設計、便于維護和維修、降低成本、增強靈活性和可擴展性等。

2、現有技術，部分中的線路板，通常會有許多大小不一模塊，但是模塊中的某些元件或部件會因為長時間的使用、外部環境因素、不當的操作或其他原因而發生故障或損壞，這會導致模塊無法正常工作，這時就需要對整個模塊更換，但是大部分的更換，都是需要工作人員使用工具對螺栓螺母進行轉動更換，這樣不僅費時費力，還會增加停機的時間和維護成本，因此針對以上不足提出的一種分體式線路板組件。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種分體式線路板組件，旨在改善現有技術中工作人員使用工具對螺栓螺母進行轉動更換，不僅費時費力，還會增加停機的時間和維護成本的問題。

2、為實現上述目的，本實用新型提供了如下技術方案：一種分體式線路板組件，包括底板，所述底板的頂端固定連接有多個銜接塊一，所述底板的頂端固定連接有多個模組，所述模組的左右兩側均固定連接有兩個銜接塊二，所述銜接塊二的內部滑動連接有容納柱，所述容納柱的內部開設有腔體，所述腔體的內部設置有兩個強力彈簧一，所述容納柱的頂端內壁滑動連接有滑動桿，所述滑動桿的外部頂端固定連接限位板，所述容納柱的底端固定連接有滑動柱，所述滑動柱的外部左右兩側均開設有球形孔，所述球形孔的內部活動連接有球體，所述滑動桿的外部底端開設有兩個活動孔，所述滑動桿的底端固定連接有密封圈，所述底板的前后兩側均固定連接有支撐板，所述支撐板的內部開設有多個圓形孔，所述圓形孔的內部固定連接有伸縮組件。

3、進一步地，所述伸縮組件包括四個伸縮桿，所述伸縮桿的外部套設有強力彈簧二，四個所述強力彈簧二的相近一側均固定連接有弧形板，四個所述伸縮桿的相遠一端分別固定連接在所述圓形孔的內部。

4、進一步地，所述強力彈簧一的一端固定連接在所述腔體的內部一側，所述強力彈簧一的另一端固定連接在所述限位板的一側。

5、進一步地，所述限位板的外部滑動連接在所述腔體的內部，所述容納柱的外部頂端固定連接有固定板。

6、進一步地，所述滑動桿的頂端固定連接有按壓塊，所述滑動柱的外部滑動連接在所述銜接塊一的頂端內部。

7、進一步地，所述球體的外部活動連接在所述活動孔的內部，所述球體的外部與所述銜接塊一的內部相卡合。

8、進一步地，所述球體的外部與所述滑動桿的外部底端相接觸，所述密封圈的外部滑動連接在所述滑動柱的內部。

9、本實用新型具有如下有益效果：

10、本實用新型中，通過強力彈簧一、容納柱、滑動桿、限位板、滑動柱、球形孔、球體、活動孔、密封圈等結構的相互配合下，實現了對模塊的快速更換，這意味著需要較短的維修時間和更少的人工，繼而降低維護成本，還可以大大減少設備的停機時間。

技術特征：

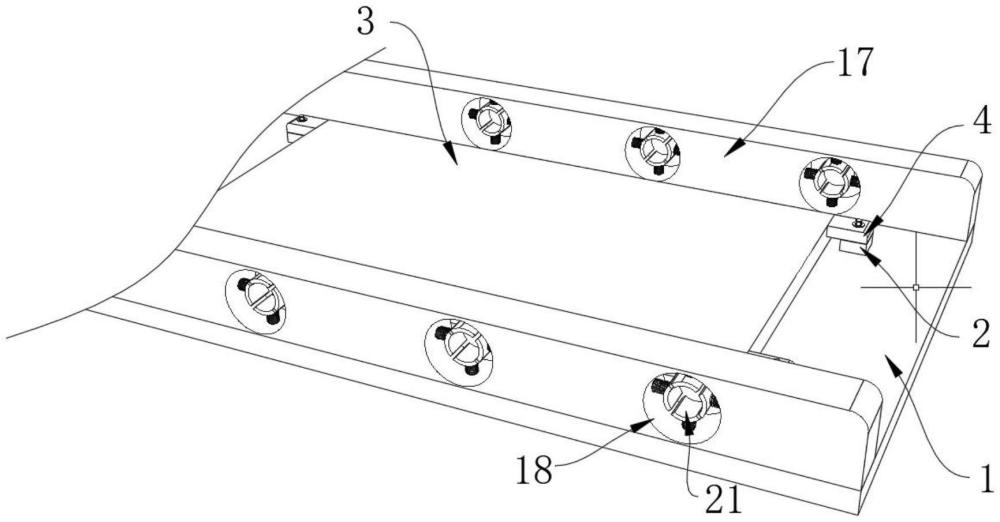

1.一種分體式線路板組件，包括底板(1)，其特征在于：所述底板(1)的頂端固定連接有多個銜接塊一(2)，所述底板(1)的頂端固定連接有多個模組(3)，所述模組(3)的左右兩側均固定連接有兩個銜接塊二(4)，所述銜接塊二(4)的內部滑動連接有容納柱(5)，所述容納柱(5)的內部開設有腔體(7)，所述腔體(7)的內部設置有兩個強力彈簧一(8)，所述容納柱(5)的頂端內壁滑動連接有滑動桿(9)，所述滑動桿(9)的外部頂端固定連接限位板(10)，所述容納柱(5)的底端固定連接有滑動柱(12)，所述滑動柱(12)的外部左右兩側均開設有球形孔(13)，所述球形孔(13)的內部活動連接有球體(14)，所述滑動桿(9)的外部底端開設有兩個活動孔(15)，所述滑動桿(9)的底端固定連接有密封圈(16)，所述底板(1)的前后兩側均固定連接有支撐板(17)，所述支撐板(17)的內部開設有多個圓形孔(18)，所述圓形孔(18)的內部固定連接有伸縮組件。

2.根據權利要求1所述的一種分體式線路板組件，其特征在于：所述伸縮組件包括四個伸縮桿(19)，所述伸縮桿(19)的外部套設有強力彈簧二(20)，四個所述強力彈簧二(20)的相近一側均固定連接有弧形板(21)，四個所述伸縮桿(19)的相遠一端分別固定連接在所述圓形孔(18)的內部。

3.根據權利要求1所述的一種分體式線路板組件，其特征在于：所述強力彈簧一(8)的一端固定連接在所述腔體(7)的內部一側，所述強力彈簧一(8)的另一端固定連接在所述限位板(10)的一側。

4.根據權利要求1所述的一種分體式線路板組件，其特征在于：所述限位板(10)的外部滑動連接在所述腔體(7)的內部，所述容納柱(5)的外部頂端固定連接有固定板(6)。

5.根據權利要求1所述的一種分體式線路板組件，其特征在于：所述滑動桿(9)的頂端固定連接有按壓塊(11)，所述滑動柱(12)的外部滑動連接在所述銜接塊一(2)的頂端內部。

6.根據權利要求1所述的一種分體式線路板組件，其特征在于：所述球體(14)的外部活動連接在所述活動孔(15)的內部，所述球體(14)的外部與所述銜接塊一(2)的內部相卡合。

7.根據權利要求1所述的一種分體式線路板組件，其特征在于：所述球體(14)的外部與所述滑動桿(9)的外部底端相接觸，所述密封圈(16)的外部滑動連接在所述滑動柱(12)的內部。

技術總結
本技術涉及線路板技術領域，公開了一種分體式線路板組件，包括底板，所述底板的頂端固定連接有多個銜接塊一，所述底板的頂端固定連接有多個模組，所述模組的左右兩側均固定連接有兩個銜接塊二，所述銜接塊二的內部滑動連接有容納柱，所述容納柱的內部開設有腔體，所述腔體的內部設置有兩個強力彈簧一，所述容納柱的頂端內壁滑動連接有滑動桿，所述滑動桿的外部頂端固定連接限位板，所述容納柱的底端固定連接有滑動柱，所述滑動柱的外部左右兩側均開設有球形孔，所述球形孔的內部活動連接有球體。本技術中，實現了對模塊的快速更換，這意味著需要較短的維修時間，繼而降低維護成本，還可以大大減少設備的停機時間。

技術研發人員：張亞,賀國蘭
受保護的技術使用者：蘇州福樂普電子科技有限公司
技術研發日：20240529
技術公布日：2025/4/28
