本技術涉及桑拿房，具體涉及一種可旋轉調節發熱組件和桑拿房。

背景技術：

1、家用桑拿房內設座椅，座椅左右兩側分別為桑拿房的兩側側壁，在座椅的正下方設置有朝向前方設置的發熱組件，發熱組件工作時能夠?qū)τ脩舻男⊥冗M行理療。

2、現有的設置在座椅的正下的發熱組件固定設置其角度唯一，實際上，用戶個體存在差異以及用戶需求眾多，比如一些用戶還希望可以針對臀部、大腿、膝關節等不同位置；又比如身高不同的用戶小腿腿長不同而小腿后側腓腸肌高度不同，若發熱組件固定，可能無法滿足身高較高的用戶的使用需求。綜上，現有的桑拿房座椅下方的固定式發熱組件適用性較差，理療效果不理想。

技術實現思路

1、本實用新型的第一目的在于提供一種可旋轉調節發熱組件，提升座椅下方發熱組件具備角度可調性和更好的適應性，以滿足各用戶不同的理療需求，提升理療效果。

2、本實用新型的第二目的在于提供具有上述可旋轉調節發熱組件的桑拿房。

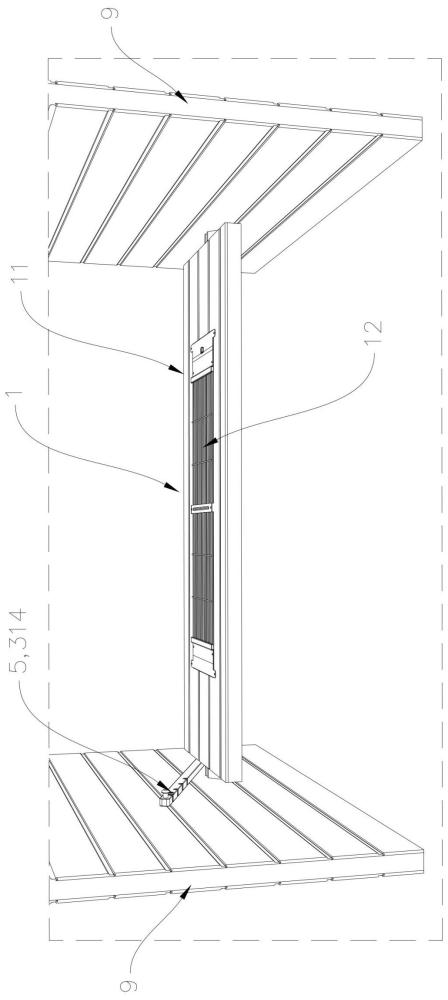

3、本實用新型第一目的提供的可旋轉調節發熱組件包括發熱構件；還包括相對設置的兩個支撐結構，發熱構件沿第一軸心可旋轉地連接在兩個支撐結構之間；還包括調節桿，調節桿的第一延伸端沿第二軸心可旋轉地連接在發熱構件上，調節桿的第二延伸端作為操動端，調節桿還包括設置在第一延伸端與第二延伸端之間并沿調節桿的延伸方向間隔設置的至少兩個第一卡接結構；支撐結構上設置有第二卡接結構，任一第一卡接結構可與第二卡接結構卡接并使發熱構件保持在當前角度。

4、由上述方案可見，本實用新型實現發熱組件的角度可調以及可保持。通過操動端，用戶能夠非常方便地根據自身需求進行角度調整，用戶只需要對調節桿的操動端操作即改變不同第一卡接結構與第二卡接結構之間的卡接關系同時改變發發熱構件的角度并且使其保持在當前角度。從而實現針對不同角度不同部位進行理療，滿足用戶不同需求。

5、進一步的方案是，其中一個第一卡接結構與第二卡接結構卡接時可使發熱構件朝向水平；其中一個第一卡接結構與第二卡接結構卡接時可使發熱構件朝上；其中一個第一卡接結構與第二卡接結構卡接時可使發熱構件的朝向呈第一仰角；其中一個第一卡接結構與第二卡接結構卡接時可使發熱構件的朝向呈第二仰角。

6、由上可見，此設置下，調節桿上包括至少四個第一卡接結構，使得發熱構件能夠在豎向、水平和至少兩種不同的仰角之間進行調整，進一步提升其可調整度。

7、再進一步的方案是，可旋轉調節發熱組件還包括連接在支撐結構上的限轉件；當發熱構件朝上，限轉件限制發熱構件轉動。

8、由上可見，限位件能夠承托水平狀態的發熱構件的托板，避免脫扣時

9、另外進一步的方案是，當發熱構件朝上，在俯視角度下，第二卡接結構和第二軸心分別位于第一軸心的相對兩側。

10、由上可見，此設置下調節桿足夠長，用戶用更小的動作幅度即可完成角度調節。此設置進一步為用戶帶來更好的使用體驗而考慮。

11、再進一步的方案是，第一卡接結構和第二卡接結構中的一個為卡接缺口，第一卡接結構和第二卡接結構中的另一個為卡接凸起。

12、由上可見，卡接缺口和卡接凸起設置簡單，離合容易，進一步降低調節的操作難度。

13、更進一步的方案是，支撐結構上設置有承接座，發熱構件設置有從其邊緣凸起的短軸，短軸支撐在承接座上。

14、由上可見，此設置下，發熱構件只需放置到承接座上即完成轉動連接，可旋轉調節發熱組件的組裝更為輕易完成。

15、另外進一步的方案是，操動端設置有操動手柄。

16、由上可見，此設置便于提醒用戶以及便于用戶操動調節。

17、本實用新型第二目的提供的桑拿房包括上述的可旋轉調節發熱組件。

18、進一步的方案是，至少一個支撐結構為桑拿房的墻板。

19、由上可見，相對于另設支撐結構，直接利用桑拿房的墻板作為支撐結構能夠進一步減少部件，降低成本且簡化產品結構。

20、再進一步的方案是，可旋轉調節發熱組件設置在桑拿房的座椅的下方。

21、由上可見，此設置下，本實用新型能夠利用座椅凳板下方的有限空間進行安裝，可針對小腿、臀部理療，利用有限空間實現雙部位理療，能大大提高用戶體驗感。

技術特征：

1.可旋轉調節發熱組件，包括發熱構件；

2.根據權利要求1所述的可旋轉調節發熱組件，其特征在于：

3.根據權利要求2所述的可旋轉調節發熱組件，其特征在于：

4.根據權利要求1所述的可旋轉調節發熱組件，其特征在于：

5.根據權利要求1至4任一項所述的可旋轉調節發熱組件，其特征在于：

6.根據權利要求1至4任一項所述的可旋轉調節發熱組件，其特征在于：

7.根據權利要求1至4任一項所述的可旋轉調節發熱組件，其特征在于：

8.桑拿房，其特征在于，包括上述權利要求1至7任一項所述的可旋轉調節發熱組件。

9.根據權利要求8所述的桑拿房，其特征在于：

10.根據權利要求8或9所述的桑拿房，其特征在于：

技術總結
本技術提供一種可旋轉調節發熱組件和桑拿房，可旋轉調節發熱組件包括發熱構件、相對設置的兩個支撐結構以及調節桿，發熱構件沿第一軸心可旋轉地連接在兩個支撐結構之間；調節桿的第一延伸端沿第二軸心可旋轉地連接在發熱構件上，調節桿的第二延伸端作為操動端，調節桿還包括設置在第一延伸端與第二延伸端之間并沿調節桿的延伸方向間隔設置的至少兩個第一卡接結構；支撐結構上設置有第二卡接結構，任一第一卡接結構可與第二卡接結構卡接并使發熱構件保持在當前角度。桑拿房具有上述可旋轉調節發熱組件。本技術使發熱組件具備角度可調性和更好的適應性，以滿足各用戶不同的理療需求，提升理療效果。

技術研發人員：崔長雨,汪迎東,何如萍
受保護的技術使用者：融捷健康科技股份有限公司
技術研發日：20240607
技術公布日：2025/4/28
