本申請屬于光電轉臺，尤其涉及一種光電轉臺。

背景技術：

1、目前，光電轉臺憑借其外形風阻系數小，抗風能力強，伺服性能穩定，運轉精度高，在惡劣環境下，監控效果和跟蹤性能仍能保持良好的優點，在邊境監控、高空瞭望、目標自動跟蹤和森林防火監控系統中獲得了越來越廣泛的應用。隨著光電轉臺的迅速發展，其功能也越來越多樣化，由于集成的功能越來越多，相應的發熱器件也越來越多，長時間的運行會導致內部的發熱器件的發熱量越來越高，過高的溫度會影響光電轉臺內部電子器件的性能，嚴重時將導致光電轉臺無法正常工作；同時，由于電子器件的種類越來越多，光電轉臺內各個電子器件之間電連接線纜的布線難度增加，需要對其進行改進。

技術實現思路

1、本申請旨在至少解決現有技術中存在的技術問題之一。為此，本申請?zhí)岢鲆环N光電轉臺，可以在載荷艙密封的情況下對載荷艙內部光電傳感裝置的有效散熱，同時便于安裝艙與載荷艙之間連接線纜的儲存與布線。

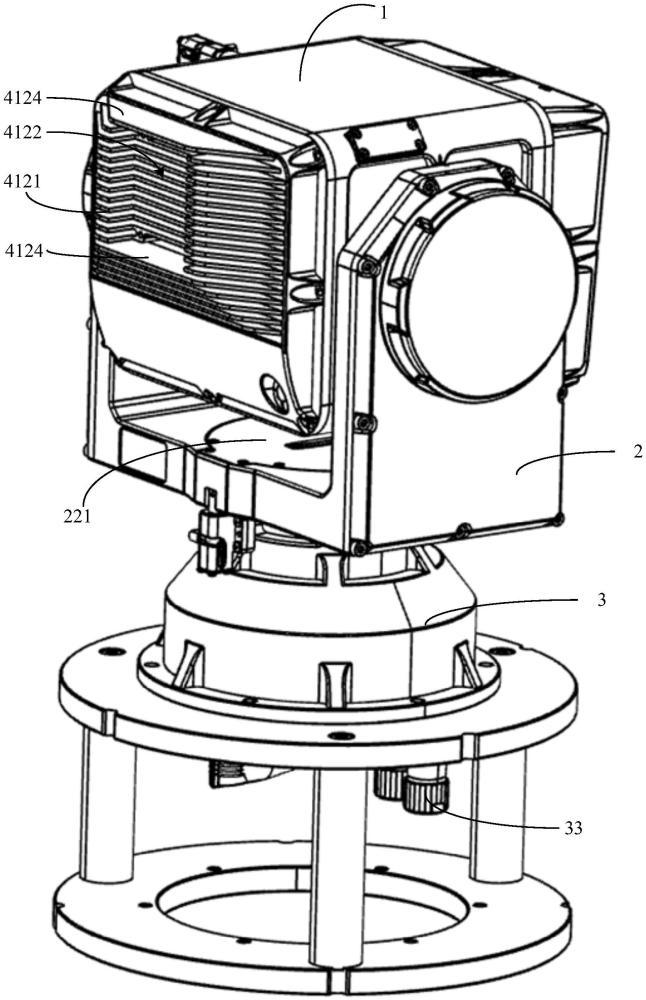

2、本申請?zhí)峁┝艘环N光電轉臺，包括：

3、殼體，所述殼體形成一端敞開的載荷艙，所述載荷艙用于安裝光電傳感裝置；

4、俯仰架，所述俯仰架包括連接部和相對設置與所述連接部兩端的兩個支撐臂，所述兩個支撐臂沿第一方向分設于所述殼體的相對兩側且與所述殼體可轉動地連接；

5、方位座，所述方位座的輸出端與所述連接部連接以帶動所述俯仰架繞第二方向的軸線轉動，所述方位座內設置有用于安裝電子器件的安裝艙；

6、散熱模塊，所述散熱模塊包括散熱器和風機，所述散熱器包括基板和多個散熱翅片，所述基板設置于所述殼體的敞開端，所述基板用于封閉所述載荷艙，所述多個散熱翅片間隔開設置于所述基板的外側壁；所述風機與所述多個散熱翅片連接；

7、其中，所述連接部設置有穿線槽和蓋板，所述穿線槽凹陷于所述連接部的上表面且所述穿線槽的槽口朝向所述殼體，所述穿線槽適于與所述方位座的安裝艙連通；所述連接部和所述支撐臂設置有穿線通道，所述穿線通道的一端與所述穿線槽連通，另一端依次穿過所述連接部和所述支撐臂與所述載荷艙連通；所述蓋板可拆卸地設置于所述穿線槽的槽口。

8、根據本申請實施例提供的光電轉臺，一方面通過設置基板和散熱翅片，基板與殼體通過限定出密封的載荷艙，光電傳感裝置設置于防水防塵的載荷艙內，可以延長使用壽命，增加工作的穩定性，使光電轉臺可以在高濕高塵的惡劣環境內正常工作，增加光電轉臺的工作場景；同時，基板、翅片和風機的配合，可以使基板位于載荷艙內部的內側壁與基板位于外界的外側壁具有溫差，從而將載荷艙內部的熱量傳遞至外界，實現在載荷艙密封的情況下對載荷艙內部光電傳感裝置的有效散熱，結構簡單可靠，成本低。另一方面，通過在連接部上設置有穿線槽，在連接部和支撐臂設置有穿線通道，穿線通道與穿線槽連通，穿線槽與方位座的安裝艙連通，從而實現安裝艙與載荷艙之間連接線纜的儲存與布線，且線纜可以依次經過穿線槽和穿線通道進入載荷艙內，實現線纜的分類穿線，同時可以增加線纜的整潔度與美觀性；通過設置蓋板，可以在穿線完成后將蓋板與穿線槽連接，實現遮丑作用，同時對穿線槽起到密封作用，減少水及灰塵通過穿線槽進入載荷艙和安裝艙，對線纜以及光電轉臺內的電子器件起到保護作用，增加光電轉臺的應用場景。

9、根據本申請的一個實施例，所述多個散熱翅片包括多個第一翅片，所述第一翅片上形成有避讓缺口，所述多個第一翅片上的多個所述避讓缺口對齊設置形成避讓槽，所述避讓槽沿所述多個第一翅片的排布方向的兩端敞開；

10、所述風機安裝于所述避讓槽，所述風機與相鄰兩個所述第一翅片之間的散熱風道連通。

11、根據本申請的一個實施例，所述第一翅片包括第一部分和第二部分，所述第二部分沿所述第一部分的寬度方向相對設置于所述第一部分兩側，所述第二部分的高度沿從靠近所述第一部分到遠離所述第一部分的方向遞減；所述避讓缺口位于所述第一部分，且所述避讓缺口的高度小于所述第一部分的高度；和/或，

12、所述風機至少與所述多個散熱翅片中的兩個散熱翅片連接。

13、根據本申請的一個實施例，所述多個散熱翅片還包括多個第二翅片，所述多個第二翅片分設于所述避讓槽的敞開端。

14、根據本申請的一個實施例，所述多個第二翅片中位于所述避讓槽的敞開端兩側的兩個第二翅片與所述避讓槽的槽頂齊平；

15、和/或，所述多個第二翅片的高度沿從靠近所述避讓槽到遠離所述避讓槽的方向依次遞減。

16、根據本申請的一個實施例，所述風機包括外殼、葉輪及防水電機，所述外殼的兩端敞開且一端與所述多個散熱翅片連接，所述葉輪和所述防水電機設置于所述外殼內，所述防水電機的輸出端與所述葉輪耦合連接。

17、根據本申請的一個實施例，所述穿線槽包括同軸設置且相連通的第一槽體和第二槽體，所述第一槽體的外徑大于所述第二槽體的外徑，所述第一槽體靠近所述殼體設置，所述蓋板設置于所述第一槽體；

18、所述第一槽體和所述蓋板之間夾設有密封件。

19、根據本申請的一個實施例，所述蓋板設置有操作槽，所述操作槽的槽口朝向所述殼體，所述操作槽的槽底為弧面；和/或，

20、所述穿線槽設置有貫穿孔，所述貫穿孔連通所述安裝艙；所述穿線通道包括第一穿線孔和第二穿線孔，所述第一穿線孔依次穿過所述連接部和所述兩個支撐臂當中的一個與所述載荷艙連通，所述第二穿線孔依次穿過所述連接部和所述兩個支撐臂當中的另一個與所述載荷艙連通。

21、根據本申請的一個實施例，所述方位座包括：殼部、導電滑環和驅動電機，所述殼部內限定出所述安裝艙，所述導電滑環和所述驅動電機安裝于所述安裝艙，所述連接部通過所述導電滑環與所述驅動電機耦合連接；

22、所述殼部與所述連接部間隙配合。

23、根據本申請的一個實施例，所述連接部的底壁設置配合槽，所述配合槽的槽口朝向所述方位座；所述殼部的外緣設置有間隔開設置的多個凸起部，所述多個凸起部繞所述殼部的周向延伸，且所述多個凸起部相對于所述殼部外壁的凸出高度沿所述殼部的高度方向從上到下逐漸增大；所述多個凸起部與所述配合槽的槽壁間隙配合；和/或，

24、所述導電滑環的活動端分別與所述連接部連接，所述導電滑環的固定端適于與控制模塊電連接。

25、本申請的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本申請的實踐了解到。

技術特征：

1.一種光電轉臺，其特征在于，包括：

2.根據權利要求1所述的光電轉臺，其特征在于，所述多個散熱翅片包括多個第一翅片，所述第一翅片上形成有避讓缺口，所述多個第一翅片上的多個所述避讓缺口對齊設置形成避讓槽，所述避讓槽沿所述多個第一翅片的排布方向的兩端敞開；

3.根據權利要求2所述的光電轉臺，其特征在于，所述第一翅片包括第一部分和第二部分，所述第二部分沿所述第一部分的寬度方向相對設置于所述第一部分兩側，所述第二部分的高度沿從靠近所述第一部分到遠離所述第一部分的方向遞減；所述避讓缺口位于所述第一部分，且所述避讓缺口的高度小于所述第一部分的高度；和/或，

4.根據權利要求2所述的光電轉臺，其特征在于，所述多個散熱翅片還包括多個第二翅片，所述多個第二翅片分設于所述避讓槽的敞開端。

5.根據權利要求4所述的光電轉臺，其特征在于，所述多個第二翅片中位于所述避讓槽的敞開端兩側的兩個第二翅片與所述避讓槽的槽頂齊平；

6.根據權利要求1-5中任一項所述的光電轉臺，其特征在于，所述風機包括外殼、葉輪及防水電機，所述外殼的兩端敞開且一端與所述多個散熱翅片連接，所述葉輪和所述防水電機設置于所述外殼內，所述防水電機的輸出端與所述葉輪耦合連接。

7.根據權利要求1-5中任一項所述的光電轉臺，其特征在于，所述穿線槽包括同軸設置且相連通的第一槽體和第二槽體，所述第一槽體的外徑大于所述第二槽體的外徑，所述第一槽體靠近所述殼體設置，所述蓋板設置于所述第一槽體；

8.根據權利要求1-5中任一項所述的光電轉臺，其特征在于，所述蓋板設置有操作槽，所述操作槽的槽口朝向所述殼體，所述操作槽的槽底為弧面；和/或，

9.根據權利要求1-5中任一項所述的光電轉臺，其特征在于，所述方位座包括：殼部、導電滑環和驅動電機，所述殼部內限定出所述安裝艙，所述導電滑環和所述驅動電機安裝于所述安裝艙，所述連接部通過所述導電滑環與所述驅動電機耦合連接；

10.根據權利要求9所述的光電轉臺，其特征在于，所述連接部的底壁設置配合槽，所述配合槽的槽口朝向所述方位座；所述殼部的外緣設置有間隔開設置的多個凸起部，所述多個凸起部繞所述殼部的周向延伸，且所述多個凸起部相對于所述殼部外壁的凸出高度沿所述殼部的高度方向從上到下逐漸增大；所述多個凸起部與所述配合槽的槽壁間隙配合；和/或，

技術總結
本申請公開了一種光電轉臺，屬于光電轉臺領域。光電轉臺包括：殼體、俯仰架、方位座和散熱模塊；殼體形成一端敞開的載荷艙；俯仰架包括連接部和相對設置與連接部兩端的兩個支撐臂；方位座的輸出端與俯仰架連接以帶動俯仰架繞第二方向的軸線轉動；散熱模塊包括散熱器和風機，散熱器包括基板和多個散熱翅片，基板設置于殼體的敞開端，基板用于封閉載荷艙，多個散熱翅片間隔開設置于基板的外側壁；連接部設置有穿線槽和蓋板。本申請可以在載荷艙密封的情況下對載荷艙內部光電傳感裝置的有效散熱，同時便于安裝艙與載荷艙之間連接線纜的儲存與布線。

技術研發人員：楊影,張玉,洪福星
受保護的技術使用者：北京凌云光子技術有限公司
技術研發日：20240607
技術公布日：2025/4/28
