本技術涉及機箱,具體為一種通信設備的機箱。
背景技術:
1、通信設備的服務器集中放置在機箱內部,通過機箱對服務器進行集中管理,目前現有的機箱具有散熱,防塵等一系列功能,且在機箱的前后兩側都可以將門打開。
2、但是,由于當機箱內部的服務器在使用時出現不穩定的情況,此時就需要將機箱打開對內部的服務器進行檢查,是否是因為過熱以及線頭松動而產生的情況,那么將機箱打開是為了快速的排出問題,而傳統的機箱在將后門以及側門打開時需要拆卸多個螺絲,拆卸掉的螺絲不僅容易丟失,而且容易因為經常操作而滑絲,進而導致對機箱內部的服務器進行維護和檢修時效率低,操作繁瑣。
技術實現思路
1、針對現有技術的不足,本實用新型提供了一種通信設備的機箱,解決了上述背景技術提出的問題。
2、為實現以上目的,本實用新型通過以下技術方案予以實現:一種通信設備的機箱,包括機箱,所述機箱的兩側設置有側門,所述機箱的頂端兩側開設有滑槽,所述滑槽的內壁兩側開設有限位槽,所述滑槽內設置有移動機構,所述移動機構包括固定桿,所述固定桿的外側端部固定連接有門擋,所述門擋與側門滑動連接設置,且能夠通過移動機構帶動側門向外側移動,促使側門快速拆除。
3、進一步的,所述移動機構還包括:滑塊,所述滑塊固定于固定桿的上端端部設置,且滑塊與滑槽滑動設置,所述滑塊的兩端凸出設置,且滑塊的凸出部位位于限位槽內滑動設置;壓桿,所述壓桿的端部鉸接有鉸鏈,所述鉸鏈的底端與機箱的上端固定連接,所述壓桿的端部固定連接有掛桿,所述側門的外側端固定連接有固定塊,所述固定塊內穿設有掛板,所述掛板與掛桿掛設連接,所述固定塊上螺紋連接有固定鈕,所述固定鈕與掛板的外側面相抵設置。
4、進一步的,所述門擋的內部開設有軌道,所述側門的上端一側固定連接有導輪,所述導輪位于軌道內滑動設置,所述側門的上端另一側固定連接有導桿,所述門擋的內部開設有導槽,所述導槽貫穿門擋設置,所述導桿位于導槽內滑動設置。
5、進一步的,所述側門的上端固定連接有密封圈,所述密封圈靠近導桿固定端的一側固定連接有密封片,所述密封片與導槽的貫穿處匹配設置。
6、進一步的,所述壓桿轉動至機箱上端時為垂直設置。
7、進一步的,所述壓桿與固定桿的外側端面相抵設置。
8、相對于上述背景技術,本申請所提供的通信設備的機箱,包括技術在如今非常成熟的機箱,以及以移動機構、側門和門擋,其原理依靠的是移動機構輔助側門向外側移動,當側門向外側移動后即可以門擋作為固定位置向一側移動,進而便于操作者對內部的服務器進行維護和檢修,提供更大的操作空間。
9、本實用新型提供了一種通信設備的機箱。與現有技術相比具備以下有益效果:
10、該通信設備的機箱,通過設置移動機構、門擋和側門,移動機構輔助側門向外側滑動,當側門向外側滑動后以門擋作為固定位置向一側滑動,這樣即可將機箱的兩側內部展現出,通過展開的空間可以對機箱內部的服務器線路進行維護和檢修。

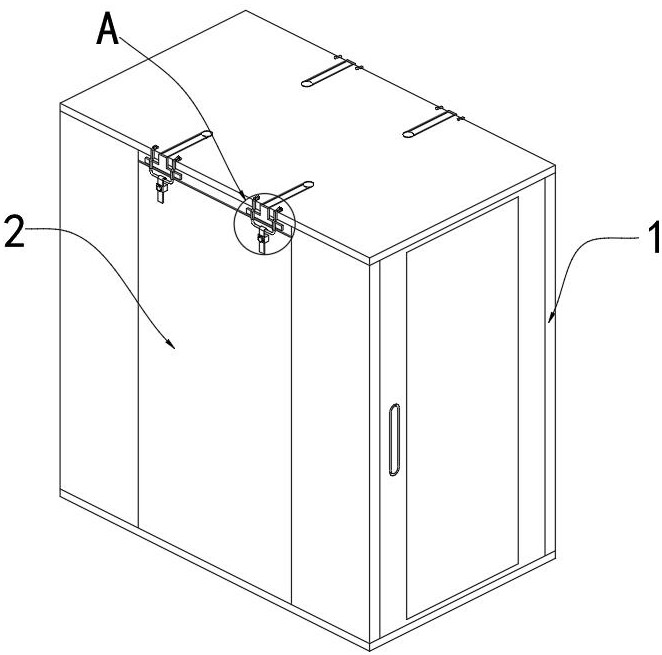

1.一種通信設備的機箱,包括機箱(1),其特征在于,所述機箱(1)的兩側設置有側門(2),所述機箱(1)的頂端兩側開設有滑槽(4),所述滑槽(4)的內壁兩側開設有限位槽(5),所述滑槽(4)內設置有移動機構,所述移動機構包括固定桿(7),所述固定桿(7)的外側端部固定連接有門擋(3),所述門擋(3)與側門(2)滑動連接設置,且能夠通過移動機構帶動側門(2)向外側移動,促使側門(2)快速拆除。
2.根據權利要求1所述的一種通信設備的機箱,其特征在于,所述移動機構還包括:
3.根據權利要求2所述的一種通信設備的機箱,其特征在于,所述門擋(3)的內部開設有軌道(15),所述側門(2)的上端一側固定連接有導輪(16),所述導輪(16)位于軌道(15)內滑動設置,所述側門(2)的上端另一側固定連接有導桿(18),所述門擋(3)的內部開設有導槽(17),所述導槽(17)貫穿門擋(3)設置,所述導桿(18)位于導槽(17)內滑動設置。
4.根據權利要求2所述的一種通信設備的機箱,其特征在于,所述側門(2)的上端固定連接有密封圈(14),所述密封圈(14)靠近導桿(18)固定端的一側固定連接有密封片(19),所述密封片(19)與導槽(17)的貫穿處匹配設置。
5.根據權利要求2所述的一種通信設備的機箱,其特征在于,所述壓桿(9)轉動至機箱(1)上端時為垂直設置。
6.根據權利要求2所述的一種通信設備的機箱,其特征在于,所述壓桿(9)與固定桿(7)的外側端面相抵設置。
