本技術涉及的是電池串生產設備，具體而言，尤其涉及一種應用于無主柵電池串的焊帶施膠固化機構及生產設備。

背景技術：

1、現有技術中電池片成串技術主要包括兩種：第一種是在電池片上施膠將焊帶和電池片粘連成串；第二種是將焊帶和電池片通過紅外燈管加熱的方式形成合金連接成串。

2、現有的無主柵電池片成串過程中，以第一種方式將無主柵電池片成串，膠水是在電池片與焊帶之間，易造成電池片柵線與焊帶接觸不緊密，進而使電池片與焊帶連接電阻偏大，造成光伏電池轉換效率偏低及不良率太高；以第二種方式將無主柵電池片成串，焊帶與電池片行程的合金連接強度較低，易造成脫焊、虛焊等不良，造成電池片功率下降；故提供一種應用于無主柵電池串的焊帶施膠固化機構及生產設備，用于解決無主柵電池串成串后焊帶連接強度較低的問題。

技術實現思路

1、本實用新型的目的之一在于提供一種應用于無主柵電池串的焊帶施膠固化機構及生產設備，以便于解決無主柵電池串成串后焊帶連接強度較低的問題。

2、本實用新型一種應用于無主柵電池串的焊帶施膠固化機構及生產設備可以通過下列技術方案來實現：

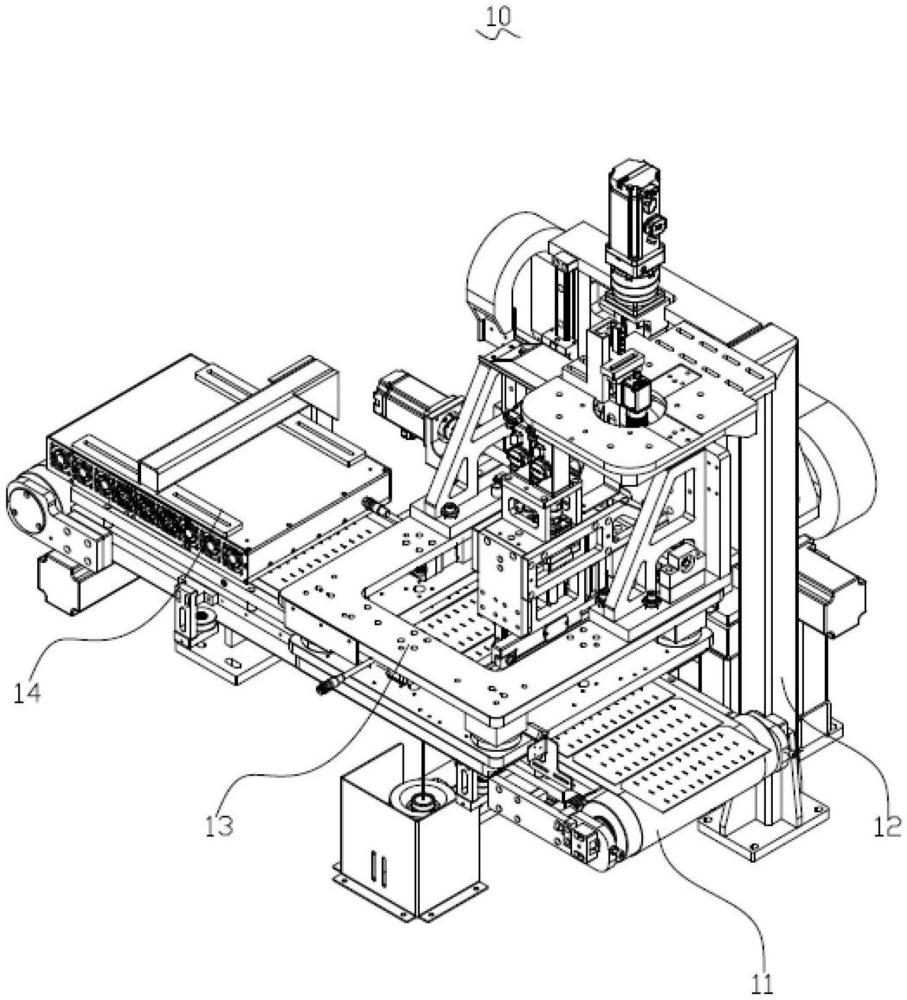

3、本實用新型一種應用于無主柵電池串的焊帶施膠固化機構包括傳送帶組件，其對成串后的無主柵電池串進行吸附傳送操作；拍照組件，其設置在所述傳送帶組件側邊，所述拍照組件依次對設置在其正下方的無主柵電池串中多個電池片進行拍照操作；施膠組件，其設置在所述傳送帶組件側邊且設置在所述拍照組件的相對后端，其依次對設置在其正下方的無主柵電池串上的焊帶進行施膠操作；uv固化組件，其設置在所述傳送帶組件側邊且設置在所述施膠組件的相對后端，其對通過正下方的無主柵電池串上的膠水進行固化操作；

4、其中，所述施膠組件包括xz軸運動組件；分別依次設置在所述xz軸運動組件上的uvw對位平臺機構和施膠鋼網機構，所述uvw對位平臺機構對所述施膠鋼網機構的位置進行精準微調操作；設置在所述xz軸運動組件上且活動設置在所述施膠鋼網機構上方的刮刀運動機構，其與所述施膠鋼網機構配合進行刮膠操作。

5、在其中一種實施方式中，所述施膠鋼網機構下方設置有鋼網對位拍照機構，其對所述施膠鋼網機構進行拍照操作。

6、在其中一種實施方式中，所述xz軸運動組件包括第二支撐座，其固定設置在所述傳送帶組件的側邊且設置在所述拍照組件的相對后端；設置在所述第二支撐座上的x軸運動機構；活動設置在所述第二支撐座上且與所述x軸運動機構傳動連接的第一支撐架；設置在所述第一支撐架上的z軸運動機構；與所述z軸運動機構傳動連接的第二支撐架。

7、在其中一種實施方式中，所述刮刀運動機構包括橫向運動組件和至少一個升降刮刀組件；所述橫向運動組件設置在所述第二支撐架上；至少一個所述升降刮刀組件與所述橫向運動組件傳動連接且設置在所述施膠鋼網機構的上方。

8、在其中一種實施方式中，所述傳送帶組件包括支架；固定設置在所述支架上的真空吸附腔；設置在所述支架上的驅動組件；活動設置在所述支架上且與所述驅動組件傳動連接的傳送帶主體，其與所述真空吸附腔接觸連接；設置在所述支架上且設置在所述傳送帶主體前端的感應裝置。

9、在其中一種實施方式中，所述驅動組件包括驅動電機；分別活動設置在所述支架相對兩端的主動輪和從動輪，所述傳送帶主體設置在所述主動輪和所述從動輪上；所述主動輪通過傳動帶與所述驅動電機傳動連接。

10、在其中一種實施方式中，所述拍照組件包括第一支撐座，其固定設置在所述傳送帶組件的側邊；設置在所述第一支撐座上的調節機構；設置在所述調節機構上且正對所述傳送帶主體的相機主體；固定設置在所述第一支撐座上且設置在所述相機主體側邊的光源。

11、在其中一種實施方式中，所述調節機構包括x軸調節座，其可拆卸固定設置在所述第一支撐座上；可拆卸固定設置在所述x軸調節座上的z軸調節座；可拆卸固定設置在所述z軸調節座上的y軸調節座。

12、在其中一種實施方式中，所述uv固化組件包括第三支撐座，其設置在所述傳送帶組件的側邊且設置在所述施膠組件的相對后端；設置在所述第三支撐座上且正對所述傳送帶主體的uv燈。

13、一種應用于無主柵電池串的生產設備包括上述任一項的所述焊帶施膠固化機構。

14、與現有技術相比，本實用新型一種應用于無主柵電池串的焊帶施膠固化機構及生產設備的有益效果為：

15、本實用新型一種應用于無主柵電池串的焊帶施膠固化機構及生產設備通過傳送帶組件對成串后的無主柵電池串進行吸附傳送操作，再通過拍照組件依次對無主柵電池串中的多個電池片進行拍照定位，uvw對位平臺機構根據拍照組件的拍照信息依次對施膠鋼網機構進行坐標補償對位，再通過刮刀運動機構和施膠鋼網機構配合依次完成對無主柵電池串中多個電池片的焊帶上方進行施膠動作；單個電池片完成施膠后刮刀運動機構整體上升，隨后對下一片電池片進行坐標補償對位和施膠操作，并用uv燈加以固化，使焊帶與電池片之間通過uv膠粘連，以增強焊帶與電池片附著強度，有效地解決了無主柵電池串成串后連接強度較低的問題。

技術特征：

1.一種應用于無主柵電池串的焊帶施膠固化機構，其特征在于，包括：

2.根據權利要求1所述的一種應用于無主柵電池串的焊帶施膠固化機構，其特征在于，所述施膠鋼網機構下方設置有鋼網對位拍照機構，其對所述施膠鋼網機構進行拍照操作。

3.根據權利要求1所述的一種應用于無主柵電池串的焊帶施膠固化機構，其特征在于，所述xz軸運動組件包括第二支撐座，其固定設置在所述傳送帶組件的側邊且設置在所述拍照組件的相對后端；設置在所述第二支撐座上的x軸運動機構；活動設置在所述第二支撐座上且與所述x軸運動機構傳動連接的第一支撐架；設置在所述第一支撐架上的z軸運動機構；與所述z軸運動機構傳動連接的第二支撐架。

4.根據權利要求3所述的一種應用于無主柵電池串的焊帶施膠固化機構，其特征在于，所述刮刀運動機構包括橫向運動組件和至少一個升降刮刀組件；所述橫向運動組件設置在所述第二支撐架上；至少一個所述升降刮刀組件與所述橫向運動組件傳動連接且設置在所述施膠鋼網機構的上方。

5.根據權利要求1所述的一種應用于無主柵電池串的焊帶施膠固化機構，其特征在于，所述傳送帶組件包括支架；固定設置在所述支架上的真空吸附腔；設置在所述支架上的驅動組件；活動設置在所述支架上且與所述驅動組件傳動連接的傳送帶主體，其與所述真空吸附腔接觸連接；設置在所述支架上且設置在所述傳送帶主體前端的感應裝置。

6.根據權利要求5所述的一種應用于無主柵電池串的焊帶施膠固化機構，其特征在于，所述驅動組件包括驅動電機；分別活動設置在所述支架相對兩端的主動輪和從動輪，所述傳送帶主體設置在所述主動輪和所述從動輪上；所述主動輪通過傳動帶與所述驅動電機傳動連接。

7.根據權利要求5所述的一種應用于無主柵電池串的焊帶施膠固化機構，其特征在于，所述拍照組件包括第一支撐座，其固定設置在所述傳送帶組件的側邊；設置在所述第一支撐座上的調節機構；設置在所述調節機構上且正對所述傳送帶主體的相機主體；固定設置在所述第一支撐座上且設置在所述相機主體側邊的光源。

8.根據權利要求7所述的一種應用于無主柵電池串的焊帶施膠固化機構，其特征在于，所述調節機構包括x軸調節座，其可拆卸固定設置在所述第一支撐座上；可拆卸固定設置在所述x軸調節座上的z軸調節座；可拆卸固定設置在所述z軸調節座上的y軸調節座。

9.根據權利要求5所述的一種應用于無主柵電池串的焊帶施膠固化機構，其特征在于，所述uv固化組件包括第三支撐座，其設置在所述傳送帶組件的側邊且設置在所述施膠組件的相對后端；設置在所述第三支撐座上且正對所述傳送帶主體的uv燈。

10.一種應用于無主柵電池串的生產設備，其特征在于，包括權利要求1-9任一項的所述焊帶施膠固化機構。

技術總結
本技術公開了一種應用于無主柵電池串的焊帶施膠固化機構及生產設備，焊帶施膠固化機構包括傳送帶組件、拍照組件、施膠組件和UV固化組件；施膠組件包括XZ軸運動組件；分別依次設置在XZ軸運動組件上的UVW對位平臺機構和施膠鋼網機構，UVW對位平臺機構對施膠鋼網機構的位置進行精準微調操作；設置在所述XZ軸運動組件上且活動設置在施膠鋼網機構上方的刮刀運動機構，其與施膠鋼網機構配合進行刮膠操作。本技術通過傳送帶組件、拍照組件、施膠組件和UV固化組件的相互配合，對成串后的無主柵電池串焊帶進行再次施膠操作，有效地解決了無主柵電池串成串后焊帶連接強度較低的問題。

技術研發人員：朱光,黃龍,陸海山
受保護的技術使用者：深圳光遠智能裝備股份有限公司
技術研發日：20240626
技術公布日：2025/4/28
