本技術屬于機柜，尤其涉及一種計算機信息儲存機柜。

背景技術：

1、計算機信息儲存機柜是一種專門設計用于存放計算機設備、服務器、網絡設備、數據存儲設備以及相關配件的設備，這些機柜通常由金屬或其他耐用材料制成，保護存儲設備的安全和穩定運行。

2、由于計算機信息儲存機柜內部可以安裝多種不同尺寸和形狀的設備，通過調節支撐板的高度，可以確保這些設備能夠穩定地放置在機柜內部的適當位置，避免設備之間因尺寸不匹配而產生的晃動或不穩定，當需要安裝或維護服務器等設備時，適當?shù)闹伟甯叨瓤梢詾椴僮魅藛T提供足夠的空間，現有計算機信息儲存機柜的支撐板使用的調節方式，往往是通過多個螺桿實現固定，在調節高度時，需要通過專用工具先拆卸多個螺桿，調節位置后，再安裝多個螺桿，較為繁瑣，不夠快速，且散熱效果不夠好，上述技術存在的問題是：計算機信息儲存機柜不能夠?qū)?nèi)部的支撐板快速調節高度，需要使用專用工具擰動多個螺桿。

技術實現思路

1、針對現有技術存在的問題，本實用新型提供了一種可以克服上述問題或者至少部分地解決上述問題的一種計算機信息儲存機柜。

2、本實用新型是這樣實現的，一種計算機信息儲存機柜，包括機柜和支撐組件，所述機柜包括柜體、柜門和頂蓋，所述頂蓋的底部與柜體的頂部固定連接，所述柜門的后側與柜體前側的右側活動連接，所述支撐組件位于柜體的內部，所述支撐組件包括四個立柱、兩個固定柱、支撐板和兩個滑塊，四個所述立柱的底部分別與柜體內部底部的四角固定連接，兩個所述固定柱的底部分別與柜體內部底部的左側和右側固定連接，兩個所述滑塊的相對端分別與支撐板的左側和右側固定連接，兩個所述滑塊的內部分別與兩個所述固定柱的表面滑動連接；

3、所述機柜用于對存放的計算機設備、服務器、網絡設備和相關配件進行保護；

4、所述支撐組件用于支撐計算機設備、服務器、網絡設備和相關配件。

5、為了可以調節支撐板的高度，且可以快速散熱，優選地，所述頂蓋的頂部固定連接有框架，所述框架的內部設置有散熱組件，左側所述滑塊內部的前后兩側均開設有空腔，前側所述空腔的內部分別設置有定位組件和活動組件，所述支撐板左右兩側的前側和后側均固定連接有凸塊，四個所述凸塊的表面分別與四個所述立柱的內部滑動連接，兩個所述固定柱的前后兩側均開設有多個調節槽，且均勻分布，通過散熱組件可以提高柜體的散熱效果，支撐板通過四個凸塊只能向上或向下方向移動，通過定位組件與多個調節槽的配合使用，使支撐板調節不同的高度后進行固定，從而適應不同高度尺寸的設備。

6、為了減少柜體內部的熱量，優選地，所述散熱組件包括兩個風扇、防塵網和安裝塊，兩個所述風扇分別安裝于框架內部的左側和右側，所述防塵網的表面與框架內部的頂部插接連接，所述安裝塊的左側與防塵網的右側固定連接，所述安裝塊的表面與框架頂部的右側插接連接，且可通過螺栓固定連接，通過散熱組件，運行兩個風扇，能夠?qū)⒐耋w內部的熱量向上抽出，從而減少內部熱量，防塵網能夠?qū)?jīng)過的空氣進行攔截灰塵。

7、為了使支撐板調節不同的高度后能夠固定，優選地，所述定位組件包括定位塊、移動塊、復位彈簧和旋轉桿，所述定位塊和移動塊的表面均與前側空腔的內部活動連接，所述移動塊的頂部與定位塊的底部固定連接，所述復位彈簧的后側與前側空腔內壁的后側固定連接，所述復位彈簧的前側與移動塊的后側固定連接，所述旋轉桿內部的底部與定位塊右側的前側滑動連接，通過定位組件，定位塊的后側能夠移動至固定柱的內部，定位塊的表面可與多個調節槽的內部插接連接，復位彈簧的使用起到固定和回彈作用，使定位塊、移動塊和旋轉桿移動后可以自動回彈至原位。

8、為了使支撐板能夠調節高度，優選地，所述活動組件包括活動塊、壓縮彈簧和連接桿，所述活動塊和連接桿的表面均與前側空腔的內部活動連接，所述活動塊的后側與連接桿的前側固定連接，所述壓縮彈簧的底部與前側空腔內壁的底部固定連接，所述壓縮彈簧的頂部與活動塊的底部固定連接，所述連接桿右側的后側與旋轉桿內部的頂部活動連接，通過活動組件，使定位塊能夠從固定柱的內部移出，壓縮彈簧起到固定和回彈作用，使活動塊和連接桿移動后能夠自動回彈至原位。

9、為了使移動塊和定位塊的移動效果更好，優選地，所述移動塊的內部滑動連接有u形塊，所述u形塊的后側與前側空腔內壁的后側固定連接，通過u形塊，使移動塊和定位塊在前側空腔的內部，只能向前或向后方向移動，能夠控制移動范圍。

10、為了使活動塊和連接桿的移動效果更好，優選地，所述活動塊的內部滑動連接有控制塊，所述控制塊的左側與前側空腔內壁的左側固定連接，通過控制塊，使活動塊和連接桿在前側空腔的內部，只能向上或向下方向移動，起到限位作用。

11、與現有技術相比，本實用新型的有益效果如下：

12、本實用新型通過設置機柜、柜體、柜門、頂蓋、支撐組件、立柱和固定柱等結構部件，通過機柜和支撐組件可以對存放的計算機設備、服務器、網絡設備和相關配件進行保護和支撐，通過散熱組件可以減少柜體內部的熱量，通過定位組件可以使支撐板調節不同的高度后能夠固定，通過活動組件可以使支撐板能夠調節高度，達到了能夠快速調節支撐板的高度，提高機柜內部的散熱能力的效果。

技術特征：

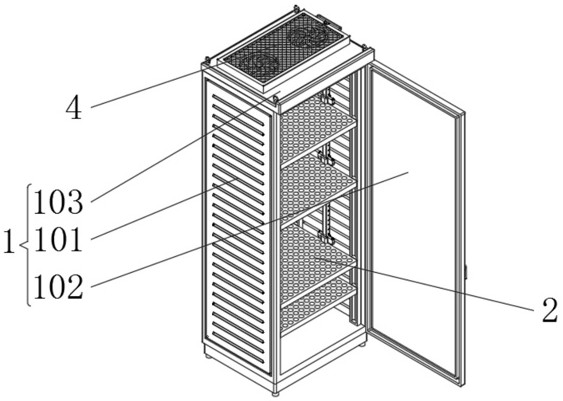

1.一種計算機信息儲存機柜，包括機柜（1）和支撐組件（2），其特征在于：所述機柜（1）包括柜體（101）、柜門（102）和頂蓋（103），所述頂蓋（103）的底部與柜體（101）的頂部固定連接，所述柜門（102）的后側與柜體（101）前側的右側活動連接，所述支撐組件（2）位于柜體（101）的內部，所述支撐組件（2）包括四個立柱（201）、兩個固定柱（202）、支撐板（203）和兩個滑塊（204），四個所述立柱（201）的底部分別與柜體（101）內部底部的四角固定連接，兩個所述固定柱（202）的底部分別與柜體（101）內部底部的左側和右側固定連接，兩個所述滑塊（204）的相對端分別與支撐板（203）的左側和右側固定連接，兩個所述滑塊（204）的內部分別與兩個所述固定柱（202）的表面滑動連接；

2.如權利要求1所述的一種計算機信息儲存機柜，其特征在于：所述頂蓋（103）的頂部固定連接有框架（3），所述框架（3）的內部設置有散熱組件（4），左側所述滑塊（204）內部的前后兩側均開設有空腔（5），前側所述空腔（5）的內部分別設置有定位組件（6）和活動組件（7），所述支撐板（203）左右兩側的前側和后側均固定連接有凸塊（8），四個所述凸塊（8）的表面分別與四個所述立柱（201）的內部滑動連接，兩個所述固定柱（202）的前后兩側均開設有多個調節槽（11），且均勻分布。

3.如權利要求2所述的一種計算機信息儲存機柜，其特征在于：所述散熱組件（4）包括兩個風扇（401）、防塵網（402）和安裝塊（403），兩個所述風扇（401）分別安裝于框架（3）內部的左側和右側，所述防塵網（402）的表面與框架（3）內部的頂部插接連接，所述安裝塊（403）的左側與防塵網（402）的右側固定連接，所述安裝塊（403）的表面與框架（3）頂部的右側插接連接，且可通過螺栓固定連接。

4.如權利要求2所述的一種計算機信息儲存機柜，其特征在于：所述定位組件（6）包括定位塊（601）、移動塊（602）、復位彈簧（603）和旋轉桿（604），所述定位塊（601）和移動塊（602）的表面均與前側空腔（5）的內部活動連接，所述移動塊（602）的頂部與定位塊（601）的底部固定連接，所述復位彈簧（603）的后側與前側空腔（5）內壁的后側固定連接，所述復位彈簧（603）的前側與移動塊（602）的后側固定連接，所述旋轉桿（604）內部的底部與定位塊（601）右側的前側滑動連接。

5.如權利要求4所述的一種計算機信息儲存機柜，其特征在于：所述活動組件（7）包括活動塊（701）、壓縮彈簧（702）和連接桿（703），所述活動塊（701）和連接桿（703）的表面均與前側空腔（5）的內部活動連接，所述活動塊（701）的后側與連接桿（703）的前側固定連接，所述壓縮彈簧（702）的底部與前側空腔（5）內壁的底部固定連接，所述壓縮彈簧（702）的頂部與活動塊（701）的底部固定連接，所述連接桿（703）右側的后側與旋轉桿（604）內部的頂部活動連接。

6.如權利要求4所述的一種計算機信息儲存機柜，其特征在于：所述移動塊（602）的內部滑動連接有u形塊（9），所述u形塊（9）的后側與前側空腔（5）內壁的后側固定連接。

技術總結
本技術涉及機柜技術領域，本技術公開了一種計算機信息儲存機柜，包括機柜和支撐組件，所述機柜包括柜體、柜門和頂蓋。本技術通過設置機柜、柜體、柜門、頂蓋、支撐組件、立柱和固定柱等結構部件，通過機柜和支撐組件可以對存放的計算機設備、服務器、網絡設備和相關配件進行保護和支撐，通過散熱組件可以減少柜體內部的熱量，通過定位組件可以使支撐板調節不同的高度后能夠固定，通過活動組件可以使支撐板能夠調節高度，達到了能夠快速調節支撐板的高度，提高機柜內部的散熱能力的效果，解決計算機信息儲存機柜不能夠?qū)?nèi)部的支撐板快速調節高度，需要使用專用工具擰動多個螺桿問題。

技術研發人員：裴曉虹
受保護的技術使用者：裴曉虹
技術研發日：20240708
技術公布日：2025/4/28
