本公開涉及顯示，尤其涉及一種顯示面板及顯示裝置。

背景技術：

1、oled(organic?light-emitt?i?ng?diode，有機發光二極管)顯示產品由于柔性、廣視角、高色域等優點被廣泛應用。隨著技術的發展，寬視角成為顯示產品的發展方向之一。

2、為了提高顯示產品在不同視角的顯示效果，一些顯示產品采用了對顯示面板進行出光角度定制的設計。然而，顯示面板的出光角度定制可能造成光損失較大的問題。

技術實現思路

1、本公開實施例第一方面提供了一種顯示面板，包括：

2、襯底基板；

3、設置在所述襯底基板上的多個子像素；

4、設置在所述襯底基板上的像素界定層，所述像素界定層包括多個開口區，所述開口區用于限定所述子像素的發光區域，所述開口區包括遠離所述襯底基板一側的出光口，所述出光口用于限定所述發光區域的出光區域和出光方向，至少一個所述開口區的出光口的方向偏離于垂直于所述襯底基板的方向，所述出光口在所述襯底基板上的正投影面積小于所述開口區在所述襯底基板上的正投影面積。

5、可選地，，所述子像素包括發光器件，所述發光器件包括依次層疊設置在所述襯底基板上的第一電極、有機發光功能層以及第二電極；

6、所述像素界定層位于所述第一電極的遠離所述襯底基板的一側，所述開口區漏出至少部分所述第一電極，所述有機發光功能層的發光區域位于所述開口區內，并與所述第一電極接觸。

7、可選地，，所述出光口在所述襯底基板上的正投影與所述有機發光功能層的發光區域在所述襯底基板上的正投影基本重疊。

8、可選地，，所述出光口在所述襯底基板上的正投影邊緣與所述有機發光功能層的發光區域在所述襯底基板上的正投影邊緣重疊；或者，

9、所述有機發光功能層的發光區域在所述襯底基板上的正投影邊緣超出所述出光口在所述襯底基板上的正投影邊緣，且所述有機發光功能層的發光區域在所述襯底基板上的正投影邊緣與所述開口區在所述襯底基板上的正投影邊緣相互間隔。

10、可選地，所述出光口的最低點在垂直于所述襯底基板的高度為所述開口區的最高點的高度的三分之一倍至一倍，所述有機發光功能層在所述出光口的位置處斷開。

11、可選地，所述有機發光功能層包括多個子功能層，至少一個所述子功能層在所述出光口的位置處斷開。

12、可選地，還包括：

13、發光器件層，所述發光器件層設置在所述襯底基板上，所述像素界定層設置在所述發光器件層的遠離所述襯底基板的一側，所述發光器件層包括多個發光器件；

14、彩膜層，位于所述發光器件層的遠離所述襯底基板的一側，所述彩膜層包括多個彩膜單元；

15、所述子像素包括所述發光器件和所述彩膜單元，所述彩膜單元位于所述開口區內。

16、可選地，所述彩膜單元填充在所述開口區內，在垂直于所述襯底基板的方向，所述彩膜單元的最高點的高度小于或等于所述開口區的最高點的高度。

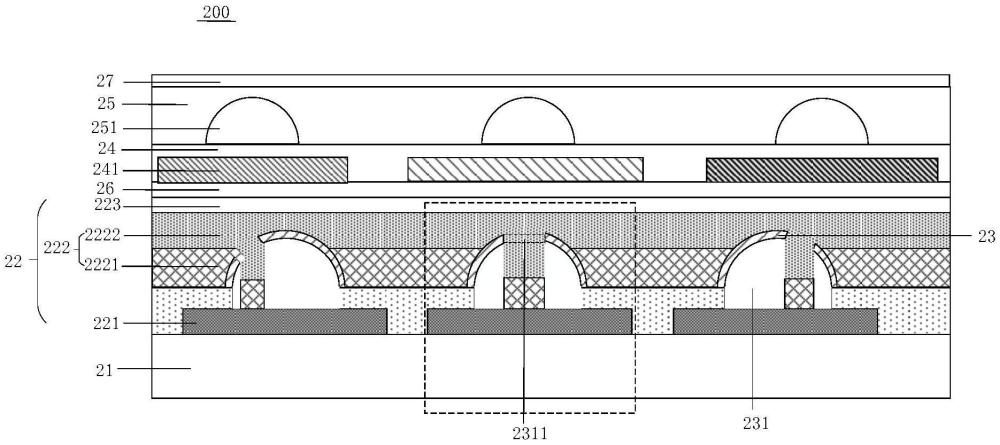

17、可選地，所述像素界定層包括第一像素界定層和第二像素界定層，所述第一像素界定層包括多個第一開口區，所述第一開口區包括遠離所述襯底基板一側的第一出光口，所述第一出光口在所述襯底基板上的正投影面積小于所述第一開口區在所述襯底基板上的正投影面積，所述第二像素界定層包括多個第二開口區，所述第二開口區包括遠離所述襯底基板一側的第二出光口，所述第二出光口在所述襯底基板上的正投影面積小于所述第二開口區在所述襯底基板上的正投影面積；

18、所述顯示面板還包括：

19、發光器件層，所述發光器件層設置在所述襯底基板上，所述發光器件層包括多個發光器件；

20、彩膜層，所述彩膜層位于所述發光器件層的遠離所述襯底基板的一側，所述彩膜層包括多個彩膜單元；

21、所述子像素包括所述發光器件和所述彩膜單元，所述發光器件的發光區域位于所述第一開口區內，所述第一開口區用于限定所述發光器件的發光區域，所述第一出光口用于限定所述發光器件的發光區域的出光區域和出光方向，所述彩膜單元位于所述第二開口區內，所述第二開口區用于限定所述彩膜單元的發光區域，所述第二出光口用于限定所述彩膜單元的發光區域的出光區域和出光方向。

22、可選地，在垂直于所述襯底基板的方向上，所述開口區在所述出光口位置處的截面形狀為弧形凸起，所述弧形凸起在所述出光口的位置處斷開。

23、可選地，所述像素界定層的材料為遮光材料。

24、可選地，還包括：

25、光路調整層，設置在所述像素界定層遠離所述襯底基板的一側，所述光路調整層包括多個透鏡單元，所述子像素的發光區域的光從所述出光區域以及所述出光方向發出后經過所述透鏡單元出射；

26、至少一個透鏡單元的方向偏離于垂直于所述襯底基板的方向。

27、本公開實施例第三方面提供一種顯示裝置，包括：如第一方面任一所述的顯示面板。

28、本公開實施例中提供的技術方案，至少具有如下技術效果或優點：

29、本公開實施例提供的顯示面板，在襯底基板上設置多個子像素和像素界定層，像素界定層包括多個開口區，開口區用于限定子像素的發光區域，開口區包括遠離襯底基板一側的出光口，出光口用于限定發光區域的出光區域和出光方向，至少一個開口區的出光口的方向偏離于垂直于襯底基板的方向，出光口在襯底基板上的正投影面積小于開口區在襯底基板上的正投影面積。通過設置開口區的出光口的位置和方向，使得發光區域的光按照預設的出光區域和出光方向進行出射，滿足出光角度定制需求，由于出光口在襯底基板上的正投影面積小于開口區在襯底基板上的正投影面積，減少了雜散光的多方向散射造成的光損失，提高了出光效率。

30、上述說明僅是本公開實施例提供的技術方案的概述，為了能夠更清楚了解本公開實施例的技術手段，而可依照說明書的內容予以實施，并且為了讓本公開實施例的上述和其它目的、特征和優點能夠更明顯易懂，以下特舉本公開實施例的具體實施方式。

技術特征：

1.一種顯示面板，包括：

2.根據權利要求1所述的顯示面板，其中，所述子像素包括發光器件，所述發光器件包括依次層疊設置在所述襯底基板上的第一電極、有機發光功能層以及第二電極；

3.根據權利要求2所述的顯示面板，其中，所述出光口在所述襯底基板上的正投影與所述有機發光功能層的發光區域在所述襯底基板上的正投影基本重疊。

4.根據權利要求3所述的顯示面板，其中，所述出光口在所述襯底基板上的正投影邊緣與所述有機發光功能層的發光區域在所述襯底基板上的正投影邊緣重疊；或者，

5.根據權利要求2所述的顯示面板，其中，所述出光口的最低點在垂直于所述襯底基板的高度為所述開口區的最高點的高度的三分之一倍至一倍，所述有機發光功能層在所述出光口的位置處斷開。

6.根據權利要求5所述的顯示面板，其中，所述有機發光功能層包括多個子功能層，至少一個所述子功能層在所述出光口的位置處斷開。

7.根據權利要求1所述的顯示面板，其中，還包括：

8.根據權利要求7所述的顯示面板，其中，所述彩膜單元填充在所述開口區內，在垂直于所述襯底基板的方向，所述彩膜單元的最高點的高度小于或等于所述開口區的最高點的高度。

9.根據權利要求1所述的顯示面板，其中，所述像素界定層包括第一像素界定層和第二像素界定層，所述第一像素界定層包括多個第一開口區，所述第一開口區包括遠離所述襯底基板一側的第一出光口，所述第一出光口在所述襯底基板上的正投影面積小于所述第一開口區在所述襯底基板上的正投影面積，所述第二像素界定層包括多個第二開口區，所述第二開口區包括遠離所述襯底基板一側的第二出光口，所述第二出光口在所述襯底基板上的正投影面積小于所述第二開口區在所述襯底基板上的正投影面積；

10.根據權利要求1所述的顯示面板，其中，在垂直于所述襯底基板的方向上，所述開口區在所述出光口位置處的截面形狀為弧形凸起，所述弧形凸起在所述出光口的位置處斷開。

11.根據權利要求1所述的顯示面板，其中，所述像素界定層的材料為遮光材料。

12.根據權利要求1所述的顯示面板，其中，還包括：

13.一種顯示裝置，包括：如權利要求1-12任一所述的顯示面板。

技術總結
本公開提供了顯示面板及顯示裝置，顯示面板包括：襯底基板；設置在襯底基板上的多個子像素；設置在襯底基板上的像素界定層，像素界定層包括多個開口區，開口區用于限定子像素的發光區域，開口區包括遠離襯底基板一側的出光口，出光口用于限定發光區域的出光區域和出光方向，至少一個開口區的出光口的方向偏離于垂直于襯底基板的方向，出光口在襯底基板上的正投影面積小于開口區在襯底基板上的正投影面積。

技術研發人員：柳飔絮,李育豪,楊成紹,聞林剛,劉國強,羅歡,李世鵬,蜂偉雄,段瀟簫,貢云芳,張大成
受保護的技術使用者：京東方科技集團股份有限公司
技術研發日：20240703
技術公布日：2025/4/28
