本技術涉及穩壓器，具體涉及一種壁掛式穩壓器。

背景技術：

1、壁掛式穩壓器主要用于穩定電壓，保護電器設備不受電壓波動的影響，使用壁掛式穩壓器可以有效地延長電器設備使用壽命，壁掛式穩壓器由調壓電路、控制電路及伺服電機等組成，當輸入電壓或負載變化時，控制電路進行取樣、比較、放大，然后驅動伺服電機轉動，使調壓器碳刷的位置改變，通過自動調整線圈匝數比，從而保持輸出電壓的穩定，保護電器設備免受電壓不穩定的損害，且結構緊湊、輕巧為主，相比于柜式穩壓器更節省空間。針對現有技術存在以下問題：

2、因為現有的壁掛式穩壓器安裝時需要利用螺栓固定在墻體上，固定后則無法進行位置的改變，從而造成安裝時就需要先確認連接的電器設備電源線是否夠得著壁掛式穩壓器上的插座，否則就會出現因大型電器設備無法輕易移動，穩壓器又無法調整，還需要拆卸后重新確定安裝位置，安裝過程較為不便，同時螺栓固定的方式在需要對壁掛式穩壓器進行拆卸維修時，需要借助工具逐個拆卸螺栓，造成拆裝速度較慢，維修效率降低的問題。

技術實現思路

1、本實用新型提供一種壁掛式穩壓器，以解決上述背景技術中提出的問題。

2、為解決上述技術問題，本實用新型所采用的技術方案是：

3、一種壁掛式穩壓器，包括壁掛式穩壓器，所述壁掛式穩壓器的后側上方設置有安裝機構，所述壁掛式穩壓器的后端下方左右兩側均固定安裝有支撐桿，所述支撐桿的長度與安裝機構的長度一致，所述安裝機構包括有固定盒，所述固定盒的前側設置有連接盒，所述連接盒的前側中心處開設有定位卡槽，所述壁掛式穩壓器的后端上方固定安裝有定位卡板，所述定位卡板與定位卡槽卡接，所述定位卡板的左右兩側均開設有定位槽，所述定位卡板的頂端中部左右兩側均開設有固定插孔，所述固定盒的左右兩側均固定安裝有安裝板，兩個所述安裝板均開設有前后貫通的螺栓孔。

4、本實用新型技術方案的進一步改進在于：所述連接盒的內部左右兩側均開設有卡扣艙，所述卡扣艙位于定位卡槽的左右兩側，兩個所述卡扣艙的內壁遠離定位卡槽的一側均固定安裝有若干個壓縮彈簧，若干個所述壓縮彈簧的另一端固定安裝有卡扣底板，兩個所述卡扣底板分別與兩個卡扣艙的內壁滑動連接，兩個所述卡扣底板的相對面均固定安裝有斜面卡扣，兩個所述斜面卡扣的相對端分別貫穿至定位卡槽的內腔左右兩側且分別與兩個定位槽卡接。

5、本實用新型技術方案的進一步改進在于：所述連接盒的頂端中部固定安裝有凸起盒，所述凸起盒的內部開設有驅動艙，所述驅動艙的內壁底部中心處活動安裝有螺紋桿，所述螺紋桿的頂端貫穿至凸起盒的頂部且固定安裝有固定旋鈕，所述螺紋桿的外壁螺紋安裝有升降板，所述升降板與驅動艙的內腔滑動連接，所述升降板的底部左右兩側均固定安裝有插桿。

6、本實用新型技術方案的進一步改進在于：所述驅動艙的內壁底部左右兩側均開設有貫穿至定位卡槽內腔的貫穿孔，兩個所述貫穿孔位于兩個固定插孔的上方，兩個所述插桿分別貫穿兩個貫穿孔且與兩個固定插孔卡接。

7、本實用新型技術方案的進一步改進在于：所述連接盒的后側中部固定安裝有滑板，所述滑板開設有左右貫通的滑孔，所述滑孔的頂部固定安裝有l型移動塊，所述固定盒的前側開設有滑槽，所述滑槽的內壁左右兩側之間固定安裝有滑桿，所述滑板利用滑孔與滑桿的外壁滑動連接，所述固定盒的頂部開設有貫通至滑槽內腔的l型移動塊滑槽，所述l型移動塊的垂直處貫穿l型移動塊滑槽至固定盒的頂部，所述l型移動塊的水平處底部前側與固定盒的頂部搭接。

8、本實用新型技術方案的進一步改進在于：所述固定盒的頂部后側均勻開設有若干個定位螺紋孔，所述l型移動塊的水平處開設有上下貫通的螺紋孔，所述螺紋孔的內圈螺紋安裝有鎖死螺紋桿，所述鎖死螺紋桿的頂部固定安裝有鎖死旋鈕，所述鎖死螺紋桿的底端與若干個定位螺紋孔的其中一個螺紋連接。

9、由于采用了上述技術方案，本實用新型相對現有技術來說，取得的技術進步是：

10、1、本實用新型提供一種壁掛式穩壓器，通過連接盒、定位卡槽、定位卡板之間的相互配合，從而使整體壁掛式穩壓器在首次安裝后即可進行快速拆裝，提高拆裝速度，方便對壁掛式穩壓器進行維修，提高維修效率。

11、2、本實用新型提供一種壁掛式穩壓器，通過固定盒、滑板、l型移動塊、定位螺紋孔之間的相互配合，從而使在連接盒前側的壁掛式穩壓器可進行左右不同位置的調節，方便適應不同長度的電器設備電源線，避免出現電源線差一點夠不到插座的問題，提高壁掛式穩壓器的適用性。

技術特征：

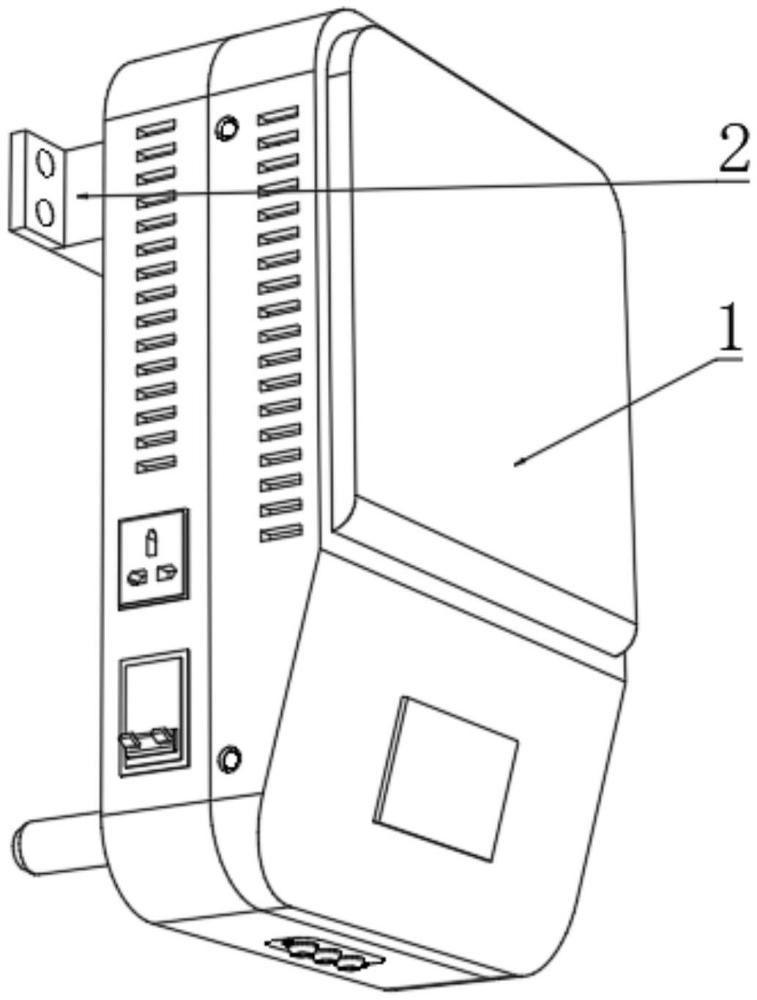

1.一種壁掛式穩壓器，包括壁掛式穩壓器(1)，其特征在于：所述壁掛式穩壓器(1)的后側上方設置有安裝機構(2)，所述壁掛式穩壓器(1)的后端下方左右兩側均固定安裝有支撐桿(11)，所述支撐桿(11)的長度與安裝機構(2)的長度一致，所述安裝機構(2)包括有固定盒(21)，所述固定盒(21)的前側設置有連接盒(22)，所述連接盒(22)的前側中心處開設有定位卡槽(23)，所述壁掛式穩壓器(1)的后端上方固定安裝有定位卡板(12)，所述定位卡板(12)與定位卡槽(23)卡接，所述定位卡板(12)的左右兩側均開設有定位槽(13)，所述定位卡板(12)的頂端中部左右兩側均開設有固定插孔(14)，所述固定盒(21)的左右兩側均固定安裝有安裝板(24)，兩個所述安裝板(24)均開設有前后貫通的螺栓孔。

2.根據權利要求1所述的一種壁掛式穩壓器，其特征在于：所述連接盒(22)的內部左右兩側均開設有卡扣艙(221)，所述卡扣艙(221)位于定位卡槽(23)的左右兩側，兩個所述卡扣艙(221)的內壁遠離定位卡槽(23)的一側均固定安裝有若干個壓縮彈簧(222)，若干個所述壓縮彈簧(222)的另一端固定安裝有卡扣底板(223)，兩個所述卡扣底板(223)分別與兩個卡扣艙(221)的內壁滑動連接，兩個所述卡扣底板(223)的相對面均固定安裝有斜面卡扣(224)，兩個所述斜面卡扣(224)的相對端分別貫穿至定位卡槽(23)的內腔左右兩側且分別與兩個定位槽(13)卡接。

3.根據權利要求2所述的一種壁掛式穩壓器，其特征在于：所述連接盒(22)的頂端中部固定安裝有凸起盒，所述凸起盒的內部開設有驅動艙(225)，所述驅動艙(225)的內壁底部中心處活動安裝有螺紋桿(226)，所述螺紋桿(226)的頂端貫穿至凸起盒的頂部且固定安裝有固定旋鈕(2261)，所述螺紋桿(226)的外壁螺紋安裝有升降板(227)，所述升降板(227)與驅動艙(225)的內腔滑動連接，所述升降板(227)的底部左右兩側均固定安裝有插桿(2271)。

4.根據權利要求3所述的一種壁掛式穩壓器，其特征在于：所述驅動艙(225)的內壁底部左右兩側均開設有貫穿至定位卡槽(23)內腔的貫穿孔(228)，兩個所述貫穿孔(228)位于兩個固定插孔(14)的上方，兩個所述插桿(2271)分別貫穿兩個貫穿孔(228)且與兩個固定插孔(14)卡接。

5.根據權利要求1所述的一種壁掛式穩壓器，其特征在于：所述連接盒(22)的后側中部固定安裝有滑板(229)，所述滑板(229)開設有左右貫通的滑孔(2291)，所述滑孔(2291)的頂部固定安裝有l型移動塊(2292)，所述固定盒(21)的前側開設有滑槽(211)，所述滑槽(211)的內壁左右兩側之間固定安裝有滑桿(212)，所述滑板(229)利用滑孔(2291)與滑桿(212)的外壁滑動連接，所述固定盒(21)的頂部開設有貫通至滑槽(211)內腔的l型移動塊滑槽(213)，所述l型移動塊(2292)的垂直處貫穿l型移動塊滑槽(213)至固定盒(21)的頂部，所述l型移動塊(2292)的水平處底部前側與固定盒(21)的頂部搭接。

6.根據權利要求5所述的一種壁掛式穩壓器，其特征在于：所述固定盒(21)的頂部后側均勻開設有若干個定位螺紋孔(214)，所述l型移動塊(2292)的水平處開設有上下貫通的螺紋孔(2293)，所述螺紋孔(2293)的內圈螺紋安裝有鎖死螺紋桿(2294)，所述鎖死螺紋桿(2294)的頂部固定安裝有鎖死旋鈕(2295)，所述鎖死螺紋桿(2294)的底端與若干個定位螺紋孔(214)的其中一個螺紋連接。

技術總結
本技術公開了一種壁掛式穩壓器，涉及穩壓器技術領域，包括壁掛式穩壓器，所述壁掛式穩壓器的后側上方設置有安裝機構，所述壁掛式穩壓器的后端下方左右兩側均固定安裝有支撐桿，所述支撐桿的長度與安裝機構的長度一致，所述安裝機構包括有固定盒，所述固定盒的前側設置有連接盒，所述連接盒的前側中心處開設有定位卡槽，所述壁掛式穩壓器的后端上方固定安裝有定位卡板，所述定位卡板與定位卡槽卡接，所述定位卡板的左右兩側均開設有定位槽。本技術通過連接盒、定位卡槽、定位卡板之間的相互配合，從而使整體壁掛式穩壓器在首次安裝后即可進行快速拆裝，提高拆裝速度，方便對壁掛式穩壓器進行維修，提高維修效率。
