本公開涉及顯示，尤其涉及一種顯示面板和顯示模組。

背景技術：

1、有機發光二極管(oled，organic?light-emitting?diode)是一種有機薄膜電致發光單元，其因具有制備工藝簡單、成本低、功耗小、亮度高、視角寬、對比度高及可實現柔性顯示等優點，而受到人們極大的關注并在電子顯示產品中得到廣泛應用。

2、然而，當前的電子顯示產品限于自身結構的設計，容易出現顯示異常現象。

技術實現思路

1、有鑒于此，本公開的目的在于提出一種顯示面板和顯示模組，該顯示面板能夠降低顯示異常現象。

2、基于上述目的，本公開第一方面揭示一種顯示面板，其包括：

3、基板、第一電極、發光單元及隔離結構，

4、所述隔離結構層設置于所述基板上，包括復數隔離結構，且圍合多個隔離開口，

5、所述發光單元至少部分位于所述隔離開口內，

6、所述第一電極覆蓋于所述發光單元上，包括減薄部和主體部，所述主體部覆蓋所述隔離開口的中心區域并向外延伸形成所述減薄部，至少部分的所述減薄部電性連接所述隔離結構，且所述減薄部的厚度小于所述主體部的厚度。

7、在其中一種實施方式中，第一電極包括減薄部及主體部，所述減薄部的邊緣與所述隔離結構搭接且越靠近所述隔離結構厚度越薄，

8、優選地，所述減薄部包括搭接區及過渡區，所述搭接區電性連接所述隔離結構。

9、在其中一種實施方式中，第一電極相對兩側的邊緣分別包括減薄部，所述減薄部分別電性連接匹配的所述隔離結構，

10、優選地，所述第一電極相對兩側的邊緣的所述減薄部分別包括搭接區及過渡區，所述搭接區電性連接匹配的所述隔離結構，

11、優選地，所述過渡區位于主體部和搭接區之間，包括第一過渡區及第二過渡區，所述第一過渡區靠近所述搭接區，所述第二過渡區靠近主體部，所述搭接區電性連接所述隔離結構。

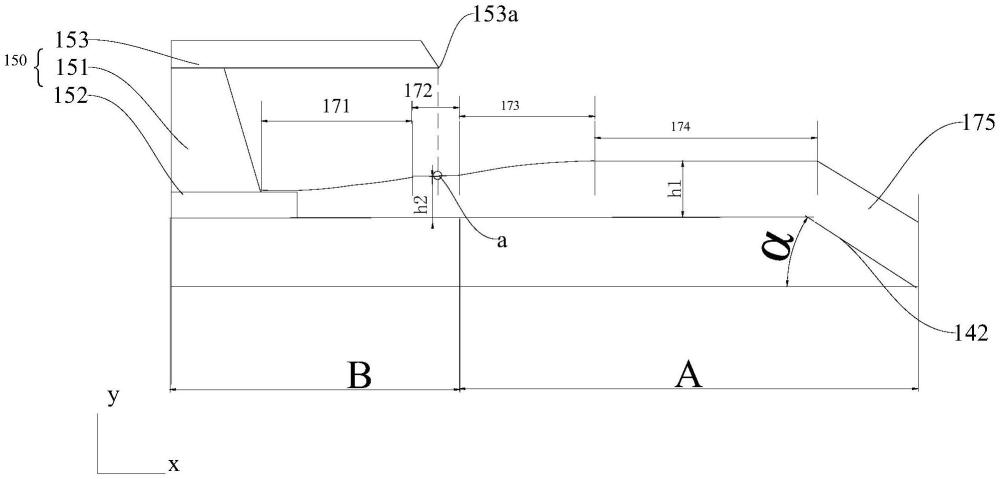

12、在其中一種實施方式中，隔離結構包括支撐部，基部及冠部，所述支撐部的一側設置所述基部，所述基部設置于所述基板上，所述冠部設置于支撐部的遠離所述基板的一側，所述冠部的兩側分別具有端部，所述端部在所述第一電極的正投影對應區域的厚度小于等于所述第一電極的主體部的厚度的70％，

13、優選地，所述支撐部采用鋁材質、所述基部采用鉬或氮化鈦材質、所述冠部采用鈦材質。

14、在其中一種實施方式中，所述端部在所述第一電極上的正投影位于所述過渡區，所述過渡區的厚度與所述主體部的厚度的比小于等于0.7，

15、優選地，所述過渡區的厚度與主體部膜層的厚度的比在0.3～0.7的范圍內，

16、優選地，所述端部在在第一電極上的正投影位于所述第一電極的第一過渡區，所述第一過渡區的厚度與所述主體部厚度的比小于等于0.7，

17、優選地，所述端部在所述第一電極上的正投影與第一電極的第一過渡區重合，所述第一過渡區的厚度與所述主體部的厚度的比在0.3～0.7的范圍內。

18、在其中一種實施方式中，所述主體部與所述基部的厚度比小于2，

19、優選地，所述主體部與所述基部的厚度比小于等于1.5，

20、優選地，所述主體部與所述基部的厚度比在1.01～1.4的范圍內。

21、在其中一種實施方式中，第一電極搭接于部分所述支撐部的側面及所述基部上或搭接于所述基部上，

22、優選地，所述減薄部搭接于部分所述支撐部的側面及所述基部上或搭接于所述基部上。

23、在其中一種實施方式中，還包括像素界定層，所述像素界定層設置于所述基板上，

24、所述隔離結構設置于所述像素界定層的遠離所述基板的一側。

25、在其中一種實施方式中，顯示面板還包括平坦層，其設置于所述基板的一側，所述像素界定層設置于平坦層的遠離基板的一側，所述平坦層遠離基板的一側設置有第二電極，

26、優選地，所述平坦層覆蓋顯示區或覆蓋顯示區及顯示區外側的非顯示區。

27、在其中一種實施方式中，所述像素界定層設有像素開口，所述主體部在所述基板上正投影覆蓋所述像素開口以及所述像素開口周邊的部分所述像素界定層在所述基板上的正投影，所述像素開口與所述隔離開口的位置對應且具有斜面；

28、優選地，所述斜面與所述基板所處平面的夾角或與第二電極所處平面的夾角α介于30°～75°。

29、基于同樣的構思本申請提出一種顯示模組，其包括如上述的顯示面板。

30、與現有技術相比，本公開提供一種第一電極(陰極)并對其的結構進行優化，在第一電極的搭接隔離結構側設置有減薄部，至少部分的減薄部電性連接隔離結構，且減薄部的厚度小于第一電極其他區域的厚度，這樣第一電極在實現有效搭接隔離結構的同時降低搭接電阻，避免潛在的顯示異常的問題。

技術特征：

1.一種顯示面板，其特征在于，包括：

2.如權利要求1所述的顯示面板，其特征在于，所述減薄部的邊緣與所述隔離結構搭接且越靠近所述隔離結構厚度越薄，

3.如權利要求1所述的顯示面板，其特征在于，

4.如權利要求1所述的顯示面板，其特征在于，

5.如權利要求4所述的顯示面板，其特征在于，

6.如權利要求4所述的顯示面板，其特征在于，

7.如權利要求4所述的顯示面板，其特征在于，

8.如權利要求1所述的顯示面板，其特征在于，

9.如權利要求8所述的顯示面板，其特征在于，

10.如權利要求8所述的顯示面板，其特征在于，

11.一種顯示模組，其特征在于，所述顯示模組包括如權利要求1-10中任意一項所述的顯示面板。

技術總結
本公開提供一種顯示面板和顯示模組。該顯示面板包括，基板、發光單元、第一電極及隔離結構，所述隔離結構設置于所述基板的一側，且圍合形成多個隔離開口，所述發光單元至少部分位于所述隔離開口內，所述第一電極覆蓋于所述發光單元上，包括減薄部和主體部，所述主體部覆蓋所述隔離開口的中心區域并向外延伸形成所述減薄部，至少部分的所述減薄部電性連接所述隔離結構，且所述減薄部的厚度小于所述主體部的厚度。通過對第以電極的形貌控制，實現與隔離結構有效搭接同時能降低搭接電阻，可降低后續的顯示異常。

技術研發人員：祖朝,白青,秦鵬
受保護的技術使用者：合肥維信諾科技有限公司
技術研發日：
技術公布日：2025/4/28
