本申請涉及電路板生產，尤其涉及一種pcb拼板。

背景技術：

1、pcb拼板技術是指將多個pcb單元板通過拼板方式合并成一個尺寸更大的pcb板，然后統一進行制造和加工的技術。拼板過程中，pcb單元板之間通過連接筋、vcut的連接方式進行固定，以確保在制造和加工過程中不會發生相對位移。完成制造和加工后，再將pcb單元板從pcb拼板上分離出來，形成獨立的成品。

2、現有技術中的異形pcb板(指包含了形狀不規則或非標準形狀的pcb單元板)具有較大難度，例如異形pcb板的設計往往比標準形狀的pcb板更為復雜，不規則的形狀可能導致在拼板時難以找到合適的組合方式，甚至可能無法進行有效的拼板。

技術實現思路

1、本申請?zhí)峁┮环N能夠結合異形pcb單元板形狀特點，有效增強整體機械強度和空間利用率的pcb拼板。

2、本申請一種pcb拼板，包括多個pcb單元板，其中兩相鄰的pcb單元板分別為第一單元板和第二單元板，所述第一單元板和所述第二單元板彼此相向的側邊之間設有兩條連接筋；

3、所述第一單元板和所述第二單元板彼此相向的側邊分別為第一側邊和第二側邊，所述第一側邊和所述第二側邊中的其中一部分為位置對應且具有不同延伸趨勢的異形連接區；

4、所述兩條連接筋中的一條、設置于所述第一側邊和所述第二側邊的異形連接區之間。

5、以下還提供了若干可選方式，但并不作為對上述總體方案的額外限定，僅僅是進一步的增補或優選，在沒有技術或邏輯矛盾的前提下，各可選方式可單獨針對上述總體方案進行組合，還可以是多個可選方式之間進行組合。

6、在其中一個實施例中，所述第一側邊和所述第二側邊分別具有兩處異形連接區，所述兩條連接筋分別設置于對應的異形連接區。

7、在其中一個實施例中，所述第一側邊和所述第二側邊中的其中一部分為位置對應且具有相同延伸趨勢的平直連接區；所述兩條連接筋中的另一條、設置于所述第一側邊和所述第二側邊的平直連接區之間。

8、在其中一個實施例中，所述第一側邊和所述第二側邊的平直連接區均為直線延伸且相互平行。

9、在其中一個實施例中，所述第一側邊和所述第二側邊兩者中，其中一者的異形連接區為直線延伸，另一者的異形連接區帶有轉折部位或為曲線。

10、在其中一個實施例中，所述第一側邊和所述第二側邊的異形連接區為直線延伸且傾斜布置。

11、在其中一個實施例中，所述第一側邊和所述第二側邊的異形連接區均帶有轉折部位，或均為曲線。

12、在其中一個實施例中，同一連接筋具有相對的兩個第一邊緣，且與對應側的pcb單元板相連，同一連接筋還具有連接在所述兩個第一邊緣之間且相對布置的兩個第二邊緣；所述兩個第二邊緣的中部具有彼此靠近的趨勢。

13、在其中一個實施例中，所述多個pcb單元板采用矩陣布置，同行中兩相鄰的pcb單元板之間，以及同列中兩相鄰的pcb單元板之間，均設置兩條連接筋。

14、在其中一個實施例中，在所有pcb單元板的外周還環繞有工藝邊，所述工藝邊與相鄰的pcb單元板之間至少設有兩條連接筋。

15、本申請pcb拼板利用不同形狀和大小的連接筋將多個pcb單元板拼接在一起，結合了傳統連接筋和改良連接筋，可以靈活實現不同形狀和尺寸的拼接，滿足各種小型或者異形需求，提高集成度和可靠性。

技術特征：

1.一種pcb拼板，其特征在于，包括多個pcb單元板(200)，其中兩相鄰的pcb單元板分別為第一單元板(300)和第二單元板(400)，所述第一單元板(300)和所述第二單元板(400)彼此相向的側邊之間設有兩條連接筋(500)；

2.根據權利要求1所述的pcb拼板，其特征在于，所述第一側邊和所述第二側邊分別具有兩處異形連接區，所述兩條連接筋(500)分別設置于對應的異形連接區。

3.根據權利要求1所述的pcb拼板，其特征在于，所述第一側邊和所述第二側邊中的其中一部分為位置對應且具有相同延伸趨勢的平直連接區(320、420)；所述兩條連接筋中的另一條、設置于所述第一側邊和所述第二側邊的平直連接區(320、420)之間。

4.根據權利要求3所述的pcb拼板，其特征在于，所述第一側邊和所述第二側邊的平直連接區均為直線延伸且相互平行。

5.根據權利要求1所述的pcb拼板，其特征在于，所述第一側邊和所述第二側邊兩者中，其中一者的異形連接區為直線延伸，另一者的異形連接區帶有轉折部位或為曲線。

6.根據權利要求1所述的pcb拼板，其特征在于，所述第一側邊和所述第二側邊的異形連接區為直線延伸且傾斜布置。

7.根據權利要求1所述的pcb拼板，其特征在于，所述第一側邊和所述第二側邊的異形連接區均帶有轉折部位，或均為曲線。

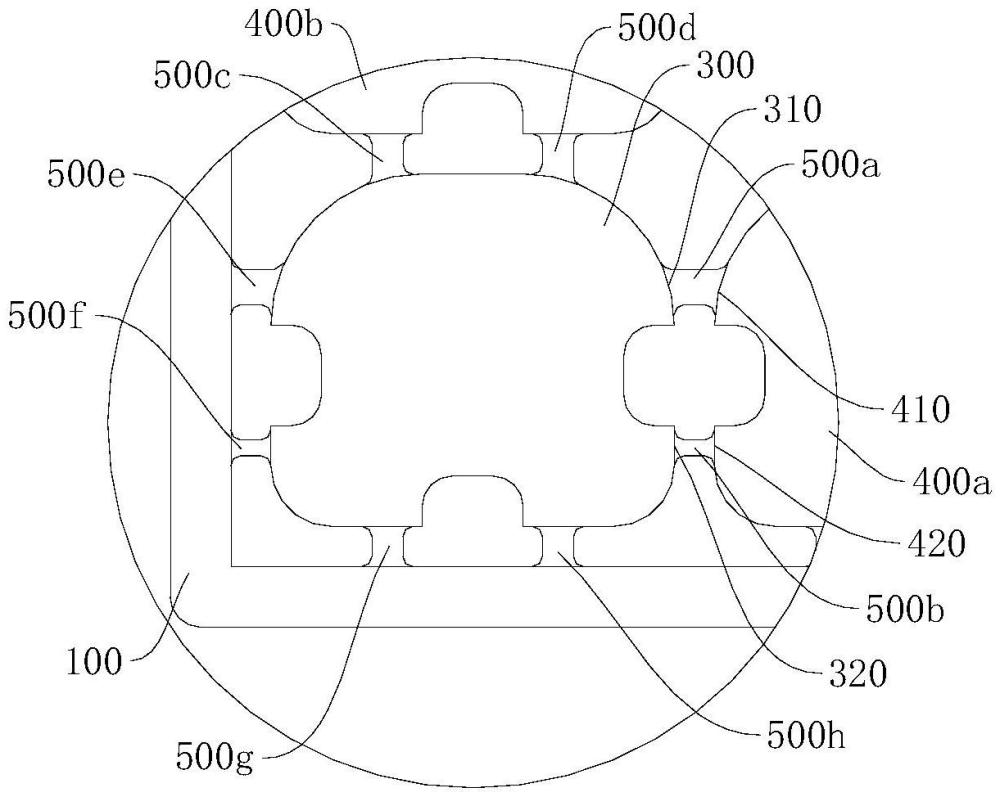

8.根據權利要求1所述的pcb拼板，其特征在于，同一連接筋具有相對的兩個第一邊緣(510)，且與對應側的pcb單元板(200)相連，同一連接筋還具有連接在所述兩個第一邊緣(510)之間且相對布置的兩個第二邊緣(520)；所述兩個第二邊緣(520)的中部具有彼此靠近的趨勢。

9.根據權利要求1所述的pcb拼板，其特征在于，所述多個pcb單元板(200)采用矩陣布置，同行中兩相鄰的pcb單元板之間，以及同列中兩相鄰的pcb單元板之間，均設置兩條連接筋(500)。

10.根據權利要求1所述的pcb拼板，其特征在于，在所有pcb單元板的外周還環繞有工藝邊(100)，所述工藝邊(100)與相鄰的pcb單元板(200)之間至少設有兩條連接筋(500)。

技術總結
本申請涉及一種PCB拼板，包括多個PCB單元板，其中兩相鄰的PCB單元板分別為第一單元板和第二單元板，所述第一單元板和所述第二單元板彼此相向的側邊之間設有兩條連接筋；所述第一單元板和所述第二單元板彼此相向的側邊分別第一側邊和第二側邊，所述第一側邊和所述第二側邊中的其中一部分為位置對應且具有不同延伸趨勢的異形連接區；所述兩條連接筋中的一條、設置于所述第一側邊和所述第二側邊的異形連接區之間。本申請PCB拼板利用不同形狀和大小的連接筋將多個具有異性特點的PCB單元板拼接在一起，結合了傳統連接筋和改良連接筋，可以實現靈活拼接，滿足各種小型或者異形需求，提高集成度和可靠性。

技術研發人員：羅彩嬪,何寶劍,陳嬌妮,盧林寶
受保護的技術使用者：浙江零跑科技股份有限公司
技術研發日：20240709
技術公布日：2025/4/28
