本技術屬于柔性覆銅板制作，具體涉及一種用于覆蓋膜熟化溢膠量防翹曲的裝置。

背景技術：

1、柔性覆銅板作為印制電路板制造中的基板材料，對印制電路板主要起互連導通、絕緣和支撐的作用，對電路中信號的傳輸速度、能量損失和特性阻抗等有很大的影響，因此，電路板的性能、品質、制造中的加工性、制造水平、制造成本以及長期的可靠性及穩定性在很大程度上取決于覆銅板。因此，覆銅板在電子信息產業中的地位就顯得越來越重要。

2、目前應用于覆銅板的覆蓋膜是由pi涂膠粘劑與離型紙貼合而成的，在溢膠量熟化過程中一般是用烘箱直接50℃低溫烘烤，在烘烤過程中覆蓋膜的離型紙會因失水收縮，導致覆蓋膜收縮卷曲，而下游fpc工廠對覆蓋膜的卷曲和尺寸穩定性有一定要求，超出標準無法作業，目前覆蓋膜烘烤后因卷曲過大，必須通過放置一段時間讓離型紙重新吸濕恢復平整，這樣必然占據了車間的生產空間、浪費了生產時間、降低了生產效率。

3、本實用新型就是基于這種情況做出的。

技術實現思路

1、本實用新型目的是克服了現有技術的不足，提供一種可自動調節烘箱濕度的用于覆蓋膜熟化溢膠量防翹曲的裝置，不僅解決了熟化過程中覆蓋膜離型紙失水收縮以及覆蓋膜翹曲的問題，還大大的提高了覆蓋膜在熟化后處理效率以及產品的質量，更好的保證了覆銅板的生產。

2、本實用新型是通過以下技術方案實現的：

3、為解決上述技術問題，本實用新型提供一種用于覆蓋膜熟化溢膠量防翹曲的裝置，包括可程式烘箱以及與所述可程式烘箱連接的加濕組件，所述可程式烘箱包括箱體，所述箱體內設有至少一個烘膜區，還設有給所述烘膜區提供熱量的電加熱組件、控制系統、排風循環系統，所述加濕組件與所述箱體管道連接并通過所述排風循環系統將所述加濕組件產生的濕空氣送至所述烘膜區，所述控制系統與所述加濕組件電連接，所述控制系統用于調控所述加濕組件、電加熱組件、排風循環系統的工作狀態。

4、如上所述的用于覆蓋膜熟化溢膠量防翹曲的裝置，所述烘膜區內設有濕度傳感器，所述濕度傳感器與所述控制系統電連接。

5、如上所述的用于覆蓋膜熟化溢膠量防翹曲的裝置，所述箱體內設有渦輪氣流加速區，所述渦輪氣流加速區內設有渦輪氣流進風口、渦輪氣流出風口，所述烘膜區的側壁上設有進風口和出風口；所述排風循環系統包括進氣風道、出氣風道，所述進氣風道與所述渦輪氣流出風口、進風口連通；所述出氣風道與所述渦輪氣流進風口、出風口相連通。

6、如上所述的用于覆蓋膜熟化溢膠量防翹曲的裝置，所述排風循環系統還包括設于所述渦輪氣流進風口的渦輪循環風扇，以及設于所述進風口的若干進氣風扇、設于所述出風口的若干排氣風扇。

7、如上所述的用于覆蓋膜熟化溢膠量防翹曲的裝置，所述進風口和出風口分別相對應的設于所述烘膜區左右兩側的內壁上。

8、如上所述的用于覆蓋膜熟化溢膠量防翹曲的裝置，所述加濕組件上連接有出氣管，所述出氣管的管口與所述進氣風道或出氣風道相連通。

9、如上所述的用于覆蓋膜熟化溢膠量防翹曲的裝置，所述出氣管的管口伸入所述渦輪氣流進風口內。

10、如上所述的用于覆蓋膜熟化溢膠量防翹曲的裝置，所述電加熱組件設于所述渦輪氣流加速區內，所述烘膜區內設有溫度傳感器，所述溫度傳感器與所述控制系統電連接。

11、如上所述的用于覆蓋膜熟化溢膠量防翹曲的裝置，所述控制系統包括設于箱體內的控制器以及設于的箱體外板的顯示屏以及連接于所述顯示屏的操控鍵盤。

12、如上所述的用于覆蓋膜熟化溢膠量防翹曲的裝置，所述箱體上可設有用于顯示所述烘膜區內溫度和濕度是否異常的聲光報警器。

13、與現有技術相比，本實用新型有如下優點：

14、1.本實用新型一種用于覆蓋膜熟化溢膠量防翹曲裝置，通過在可程式烘箱外連接一加濕組件，并通過控制系統自動調節烘箱烘膜區內的濕度和溫度，保持烘膠區內空氣的濕熱平衡，不僅解決了熟化過程中覆蓋膜離型紙失水收縮以及覆蓋膜翹曲的問題，還大大的提高了覆蓋膜在熟化后處理效率以及產品的質量，更好的保證了后續覆銅板的生產；

15、2.本實用新型用于覆蓋膜熟化溢膠量防翹曲的裝置結構簡單，可以節約覆蓋膜熟化后的放置時間，縮短制造周期，從而降低制造成本。

技術特征：

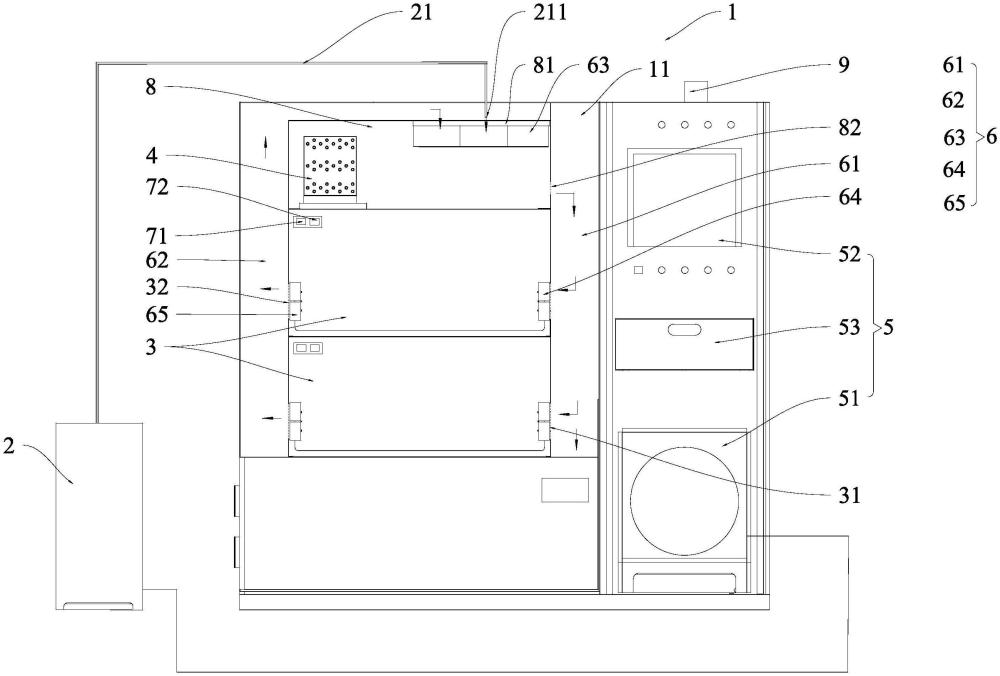

1.一種用于覆蓋膜熟化溢膠量防翹曲的裝置，其特征在于包括可程式烘箱(1)以及與所述可程式烘箱(1)連接的加濕組件(2)，所述可程式烘箱(1)包括箱體(11)，所述箱體(11)內設有至少一個烘膜區(3)，還設有給所述烘膜區(3)提供熱量的電加熱組件(4)、控制系統(5)、排風循環系統(6)，所述加濕組件(2)與所述箱體(11)管道連接并通過所述排風循環系統(6)將所述加濕組件(2)產生的濕空氣送至所述烘膜區(3)，所述控制系統(5)與所述加濕組件(2)電連接，所述控制系統(5)用于調控所述加濕組件(2)、電加熱組件(4)、排風循環系統(6)的工作狀態。

2.根據權利要求1所述的用于覆蓋膜熟化溢膠量防翹曲的裝置，其特征在于所述烘膜區(3)內設有濕度傳感器(71)，所述濕度傳感器(71)與所述控制系統(5)電連接。

3.根據權利要求1所述的用于覆蓋膜熟化溢膠量防翹曲的裝置，其特征在于所述箱體(11)內設有渦輪氣流加速區(8)，所述渦輪氣流加速區(8)內設有渦輪氣流進風口(81)、渦輪氣流出風口(82)，所述烘膜區(3)的側壁上設有進風口(31)和出風口(32)；所述排風循環系統(6)包括進氣風道(61)、出氣風道(62)，所述進氣風道(61)與所述渦輪氣流出風口(82)、進風口(31)連通；所述出氣風道(62)與所述渦輪氣流進風口(81)、出風口(32)相連通。

4.根據權利要求3所述的用于覆蓋膜熟化溢膠量防翹曲的裝置，其特征在于所述排風循環系統(6)還包括設于所述渦輪氣流進風口(81)的渦輪循環風扇(63)，以及設于所述進風口(31)的若干進氣風扇(64)、設于所述出風口(32)的若干排氣風扇(65)。

5.根據權利要求3所述的用于覆蓋膜熟化溢膠量防翹曲的裝置，其特征在于所述進風口(31)和出風口(32)分別相對應的設于所述烘膜區(3)左右兩側的內壁上。

6.根據權利要求3所述的用于覆蓋膜熟化溢膠量防翹曲的裝置，其特征在于所述加濕組件(2)上連接有出氣管(21)，所述出氣管(21)的管口(211)與所述進氣風道(61)或出氣風道(62)相連通。

7.根據權利要求6所述的用于覆蓋膜熟化溢膠量防翹曲的裝置，其特征在于所述出氣管(21)的管口(211)伸入所述渦輪氣流進風口(81)內。

8.根據權利要求1所述的用于覆蓋膜熟化溢膠量防翹曲的裝置，其特征在于所述烘膜區(3)內設有溫度傳感器(72)，所述溫度傳感器(72)與所述控制系統(5)電連接。

9.根據權利要求1所述的用于覆蓋膜熟化溢膠量防翹曲的裝置，其特征在于所述控制系統(5)包括設于箱體(11)內的控制器(51)以及設于的箱體(11)外板的顯示屏(52)以及連接于所述顯示屏(52)的操控鍵盤(53)。

10.根據權利要求1所述的用于覆蓋膜熟化溢膠量防翹曲的裝置，其特征在于所述箱體(11)上可設有用于顯示所述烘膜區(3)內溫度和濕度是否異常的聲光報警器(9)。

技術總結
本技術提供了一種用于覆蓋膜熟化溢膠量防翹曲的裝置，包括可程式烘箱以及與可程式烘箱連接的加濕組件，可程式烘箱包括箱體，箱體內設有至少一個烘膜區，還設有給烘膜區提供熱量的電加熱組件、控制系統、排風循環系統，加濕組件與箱體管道連接并通過排風循環系統將加濕組件產生的濕空氣送至烘膜區，控制系統與加濕組件電連接，控制系統用于調控加濕組件、電加熱組件、排風循環系統的工作狀態。本技術的一種可自動調節烘箱濕度的用于覆蓋膜熟化溢膠量防翹曲的裝置不僅解決了熟化過程中覆蓋膜離型紙失水收縮以及覆蓋膜翹曲的問題，還大大的提高了覆蓋膜在熟化后處理效率以及產品的質量，更好的保證了覆銅板的生產。

技術研發人員：葉方弟,鄧娟,張正浩,趙健,王洋
受保護的技術使用者：中山新高電子材料股份有限公司
技術研發日：20240709
技術公布日：2025/4/28
